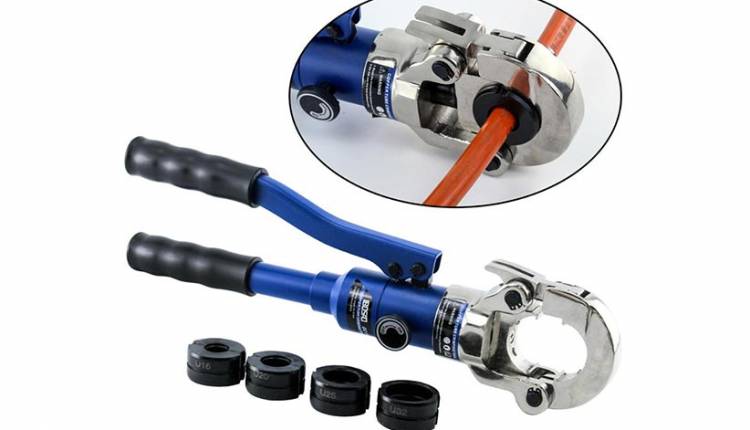

نحوه کار با پرس لوله پنج لایه هیدرولیک
کاربرد پرس لوله پنج لایه هیدرولیک :
به طور کلی به پرسی که با فشار روغن کار میکند پرس هیدرولیک می گویند , تفاوت پرس دستی با هیدرولیک به این صورت است که
پرس هیدرولیک دارای جک هیدرولیکی بر روی دستگاه می باشد و اینکه به صورت هیدرولیکی یا از طریق فشار روغن دستگاه کار
می کنند.
از دستگاه پرس هیدرولیکی لوله پنج لایه برای پرس کردن انواع لوله و اتصالات پنج لایه استفاده می شود.
نحوه کار با پرس لوله پنج لایه هیدرولیک
درباره دستگاه
| شماره | نام | عملکرد |
| 1 | فک | برای پرس ،فک قابل تعویض |
| 2 | پیچ تنظیم | برای تنظیم فک |
| 3 | پیچ پمپ | برای قفل و باز کردن دسته پمپ |
| 4 | دسته پمپ | برای انجام عملیات |
| 5 | دسته | برای جلوگیری از سر خوردن دستگاه |
| 6 | دکمه بازگشت | برای بازگشت دستی پیستون برای شروع مجدد عملیات |
| 7 | دسته بدنه | دسته راهنما و میله متحرک |
| 8 | دسته | برای جلوگیری از سر خوردن دستگاه |
نحوه تنظیم و استفاده از پرس لوله 5 لایه هیدرولیک
1-فشار دستگاه پرس لوله پنج لایه هیدرولیک را به صورت دستی خالی کنید.
2-دکمه تنظیم پرس هیدرولیک لوله 5 لایه را خلاف عقربه ها بچرخانید تا به بیرون کشیده شود سپس فک را جایگذاری کنید و دکمه تنظیم را فشار دهید و به سمت عقربه های ساعت بچرخانید که دو نقطه قرمز رنگ روبروی یکدیگر قرار بگیرند.
3-انتهای فک را فشرده تا فک باز شود.
4-اطمینان حاصل کنید که شیارها به شکاف بر روی اتصالات نزدیک است.
5-پیچ پمپ را خلاف عقربه های ساعت بچرخانید تا دسته آزاد شود سپس شروع به پمپاژ کردن دسته نمایید , پیستون شروع به حرکت به سمت جلو خواهد کرد و زمان اتمام عملیات صدایی خواهید شنید.
6-ضامن پرس لوله 5 لایه هیدرولیک را فشرده تا فشار دستگاه رها شود و لوله را خارج نمایید.
نحوه پرس با حلقه سایز بزرگ
1-فک اصلی پرس لوله 5 لایه هیدرولیک را باز کنید و لولا را بیرون بکشید.
2-از پشت دکمه را فشار داده و چفت را بیرون آورده و لولا را باز کنید.
3-لوله مورد نظر را داخل لولا قرار دهید.
4-لولا را به فک وصل کرده و پرس کنید.
نحوه تعویض روغن پرس هیدرولیک لوله 5 لایه
1-با گیره پرس لوله پنج لایه را محکم کنید.
2-دکمه پیستون را تا انتها فشار دهید.
3-دسته متصل به بدنه را بچرخانید.
4-بست مخزن روغن را خارج نمایید.
5-روغن را داخل مخزن را خالی نمایید.
6-مخزن را با روغن پر کنید.
7-هواگیری کرده و بست مخزن را ببندید.
8-دسته متصل به بدنه را ببندید.
تعمیر و نگه داری
- برای طولانی تر شدن عمر دستگاه پس از اتمام کار دستگاه را در جعبه مربوطه قرار دهید.
- در صورت استفاده نکردن از پرس فک ها آن ها را از پرس باز نموده و درون جعبه قرار دهید.
- پیچ فشار فک را باز نموده تا پرس در حال روان و بدون فشار بسته باشد.
- پرس و فک های مربوطه را در مجاورت خاک قرار ندهید زیرا باعث فرسایش سریع ترآن میگردد.
- فک ای پرس را همیشه روغن کاری نموده و تمیز نگهداری نماید.
برای خرید پرس هیدرولیک لوله پنج لایه میتوانید به سایت رستگار صنعت مراجعه کنید.
|
راه حل |
دلیل | خطا |
| 1. تمیز کردن دستگاه
2. دستگاه را به یکی از مراکز مجاز ببرید |
1. وجود کثیفی ،گرد و غبار و …در گلویی دستگاه
2. خراب شدن و ساییدگی اجزای دستگاه |
الف) از کار افتادن دستگاه |
| 1. روغن را پر کنید
2. دستگاه را به یکی از مراکز مجاز ببرید 3. دستگاه را به یکی از مراکز مجاز ببرید |
1. روغن تمام شده
2. کثیف بودن آلاینده های داخل کیسه روغن. 3. نشت داخلی |
ب) عدم توان اعمال فشار به اپراتور در حال کار |
| 1. گزینه ب
2. دستگاه را به یکی از مراکز مجاز ببرید
|
1. عدم قدرت کافی
2. خطا در انتخاب فک ها
|
پ) دستگاه محکم پرس نمیکند |
| 1. تعویض با فک درست | 1. خطا در انتخاب فک داخلی دستگاه
|
ت) ایجاد ضایعه |
| 1. دستگاه را به یکی از مراکز مجاز ببرید
|
1. وجود ساییدگی روی کیت آب بندی
|
ج) نشت از پیچ سر دستگاه |
