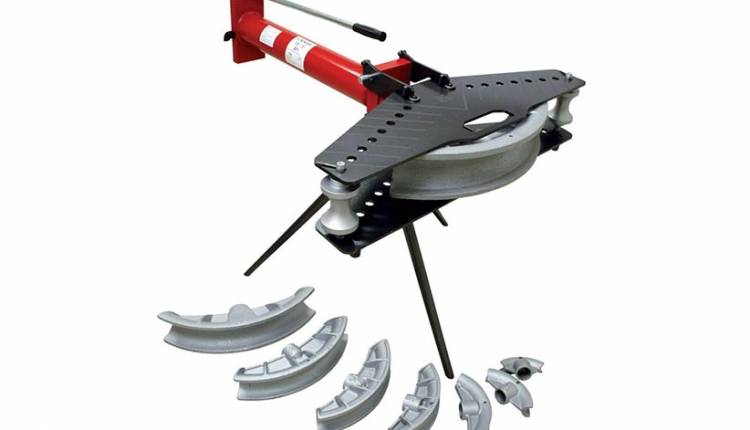

لوله خم کن هیدرولیکی چیست؟

از خم کن لوله هیدرولیک برای خم کردن انواع لوله های فلزی ( فولادی ، گالوانیزه و ... ) استفاده می شود.

لوله خم کن هیدرولیکی چیست؟



کاربرد لوله خم کن هیدرولیک

در صنعت از لوله ها برای انتقال سیالات به مقصد های خاصی استفاده می شود و به دلیل مسیر های مختلفی که لوله ها طی می کنند در اغلب موارد این لوله ها احتیاج به زاویه ی خاصی دارند که برای خم کردن و یا ایجاد این زاویه در لوله ها از این دستگاه خم کن لوله استفاده می شود.



اجزای مختلف خم کن لوله هیدرولیک



لوله خم کن هیدرولیکی چیست؟



شماره نام قطعه
1 سیلندر هیدرولیکی
2 قطعه اسمبلی کننده
3 بلوک
4 صفحه پایینی
5 بلوک اسمبلی
6,7,8,9,10
11,12
فک ( قابل تعویض )
13 پین قفل کننده بلوک ها



نحوه خم کردن لوله



لوله خم کن هیدرولیکی چیست؟

نحوه خم کردن لوله توسط لوله خم کن هیدرولیک پایه دار

• در وهله اول دستگیره لوله خم کن هیدرولیکی پایه دار را بالا ببرید A

صفحه بالایی را نیز بالا ببرید B

فک مناسب جهت خم کردن مناسب برای لوله را انتخاب کنید C

و فک را به انتهای پمپ هیدرولیک ببندید D

موقعیت های بلوک ها را تعیین کنید E با توجه به سایز طول لوله ( کوتاه بودن و بلند تر

بودن لوله ) اگر لوله کوتاه بود بلوک ها را به هم نزدیک کنید.(توجه داشته باشید روانکاری لوله در انجام عملیات بهبود می بخشد)

لوله را که میخواهید خم کنید قرار دهید F

صفحه بالایی خم کن هیدرولیکی لوله را پایین بیاورید G

سوپاپ را در جهت عقربه های ساعت ببندید H

برای خم کردن لوله دسته لوله خم کن هیدرولیکی را پایین بیاورید



لوله خم کن هیدرولیکی چیست؟

عيب یابی



راه حل علت احتمالی علائم
از نشت نکردن روغن مطمئن
شود و میزان روغن را بررسی
کنید
روغن کم مخزن واحد هیدرولیک کار بالا
نمی رود و عملیات
خمکاری انجام نمی شود
پمپ را در زاویه 45درجه قرار
دهید و سوپاپ را باز کنید تا
هوا خارج شود
وجود هوا داخل مخزن روغن
اورینگ را تعویض کنید حلقه اورینگ در سیلندر شکسته است
پمپ را در زاویه 45درجه قرار
دهید و سوپاپ را باز کنید تا
هوا خارج شود
وجود هوا داخل مخزن روغن پیستون به جلو حرکت
نمیکند و یا عقب
برنمیگردد
روغن را پر کنید روغن کم مخزن
از روغن مرغوب استفاده کنید نوع روغن نامناسب است
روغن را تمیز کنید وجود گرد و خاک در روغن
استفاده از کیت مهر و موم سالم مشکل از مهر و موم نشتی از پیستون یا از
پلانگر روغن



تعمیر و نگه داری


برای طولانی تر شدن عمر دستگاه لوله خم کن هیدرولیک پس از هر بار استفاده و استفاده دوباره دستگاه را تمیز
کرده و از هر گونه روغن و گرد غبار عاری نمایید.

سرویس دستگاه حتما باید توسط سرویس کار مجاز انجام شود.





برای خرید خم کن لوله هیدرولیکی میتوانید به سایت رستگار صنعت مراجعه کرده و خرید لوله خم کن هیدرولیک خود را انجام دهید.
