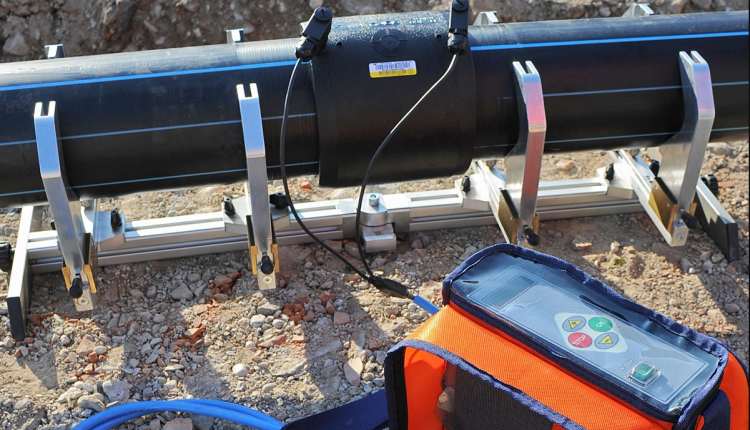

نحوه کار با دستگاه الکتروفیوژن

نحوه کار با دستگاه الکتروفیوژن



مشخصات فنی الکتروفیوژن



نحوه عملکرد کلیدها

کلید قبول START یا کلید تائید : برای رفتن به مرحله بعد, دیدن اطلاعات جوش هنگام جوشکاری و برای تائید انجام جوشکاری از این کلید استفاده می شود.

کلید انصراف STOP یا کلید توقف : برای رفتن به مرحله قبل, متوقف کردن عملیات جوشکاری.

کلید بالا : برای انتخاب زبان نمایشگر, تنظیم تاریخ و ساعت, تنظیم خنک شدن جوشکاری, انتخاب حالت دستی یا بارکدی و وارد کردن اطلاعات جوشکاریبه صورت دستی.

کلید پائین : برای انتخاب زبان نمایشگر, تنظیم تاریخ و ساعت, زمان خنک شدن

جوشکاری, انتخاب حالت دستی یا بارکدی و وارد کردن اطلاعات جوشکاری به صورت دستی.

کلید روشن/خاموش یا POWER : برای روشن و خاموش کردن دستگاه به کار می رود, با یک بار فشردن کلید دستگاه روشن می شود و بعد از 2 ثانیه نگه داشتن کلید, دستگاه خاموش می شود.

روند بهره برداری

جهت تامین برق ورودی دستگاه از برق شبکه و یا یک ژنراتور 5 کیلووات استفاده کرده و دو شاخه دستگاه الکتروفیوژن را به پریز برق متصل نمایید.

با زدن کلید  ( روشن / خاموش )  دستگاه روشن می شود.

نکته : برای خاموش کردن دستگاه باید 2 ثانیه کلید ( روشن / خاموش ) را نگه داشته تا دستگاه خاموش شود. با این سیستم اگر به طور ناگهانی دست اپراتور یا شیئی به کلید power برخورد کند دستگاه خاموش نمیشود زیرا باید 2 ثانیه کلید power نگه داشته شود.

پس از روشن شدن دستگاه

انتخاب زبان نمایشگر اطلاعات

پس از روشن شدن دستگاه جوش الکتروفیوژن و مشاهده عبارت نشان داده شده در بالا با فشردن کلید بالا و یا پایین می توانید زبان نمایشگر را به دو زبان فارسی و انگلیسی تغییر دهید.

تنظیم تاریخ و ساعت

با فشردن کلید قبول start و یا چند لحظه تامل پارامترهای مربوطه به تنظیم زمان و تاریخ روی صفحه نمایش ظاهر می شود که توسط کلید های بالا و پایین می توانید به ترتیب هر یک از پارامترهای روز, ماه, سال, ساعت و دقیقه را تنظیم کرده و بعد از تنظیم هر پارامتر با فشردن کلیدهای قبول start و یا انصراف stop پارامترهای بعدی و یا قبلی را انتخاب کنید و در پایان با فشردن کلید start به مرحله بعدی خواهید رفت.

ساعت                                                              تاریخ 00:00                                                     00/00/00 ^^

00h00                                                     00/00/00 ^^



نمایش ولتاژ و فرکانس ورودی

با فشردن کلید قبول start و یا چند لحظه تامل پارامترهای مربوط به ولتاژ و فرکانس ورودی روی صفحه نماش ظاهر می شود. با توجه به جدل مشخصات فنی در صفحه

4 ولتاژ ورودی استاندارد جهت انجام جوشکاری صحیح میباست بین 187-253

ولت باشد.

V220.00                                                   : ولتاژ ورودی HZ50.000                                                : فرکانس

V220.00                                                   : Input Volt HZ50.000                                                : Input freq



آماده سازی جوشکاری:

در وهله اول دستگاه الکتروفیوژن را به ژنراتور وصل میکنیم سپس قطر لوله مورد نظر را اندازه گرفته و از گرد بودن و خراش نداشتن آن اطمینان حاصل میکنیم در مرحله بعد روی قسمتی که قرار است سطح آن برداشته شود را علامت گذاری می کنیم و دقت میکنیم که این قسمت باید بیشتر از قسمتی باشد که داخل muff قرار می گیرد.

سطح لوله را با دستگاه روتاری برداشته و براده های ایجاد شده را از سطح لوله جمع کنید و سطح لوله را تمیز کنید.

لوله را داخل  اتصال قرار می دهیم و مقداری ک لوله باید ر اتصال باشد را علامت گذاری می کنیم.

سپس کابلها را به اتصال وصل می کنیم





جوشکاری بارکدی/دستی

در این مرحله, امکان انتخاب نحوه اعمال اطلاعات توسط قلم بارکد و یا به صورت دستی فراهم می گردد, که به کمک کلیدهای بالا و پایین می توانید گزینه های حالت بارکدی در زبان فارسی و Baecode Mode را در زبان انگلیسی را در جهت اعمال اطلاعات توسط قلم بارکد و یا گزینه های حالت دستی را در زبان فارسی و یا Manual Mode را در زبان انگلیسی جهت اعمال اطلاعات به صورت دستی, انتخاب کرده و سپس با فشردن کلید قبول START وارد مرحله بعدی شود.

جوشکاری بارکدی Barcode Mode

پس از انتخاب گزینه حالت بارکدی و فشردن کلید قبول عبارت بارکد را بخوانید و ای Read Code در زبان انگلیسی ظاهر می گردد در این وضعیت از شما می خواهد که قلم بارکد را روی بارکد مورد نظر بکشیم که با حرکت دادن قلم بارکد روی پاراگراف نصب شده روی اتصال, اطلاعات مورد نیاز جوشکاری به حافظه دستگاه الکتروفیوژن منتقل شده, به عنوان مثال اتصال کاپلر آپونور با سایز 125 میلیمتر :

125mm                            I                                UP 110S                       درست                     →         40 v

که در اینجا اطلاعات مربوطه به آن اتصال که توسط قلم بارکد خوانده شده را نمایش می دهد.

UP: در قسمت, شرکت سازنده آن اتصال نمایش داده می شود.

I : در این قسمت نوع اتصال نمایش داده می شود.

125mm : در این قسمت قطر آن اتصال نمایش داده شده که دستگاه الکتروفیوژن رستگارصنعت توانایی جوشکاری اتصالات از قطر 25 میلیمتر تا قطر 225 میلیمتر را دارا می باشد.

40 V : در این قسمت ولتاژ خروجی یعنی ولتاژی که مخصوص جوشکاری با آن اتصال است را نشان می دهد.

→ درست / VALID : که به معنی صحیح است می باشد.

S110 : در این قسمت زمان جوشکاری یعنی مدت زمانی که برای جوش دادن آن اتصال به لوله نیاز است را نشان می دهد.

با فشار دادن کلید START یا کشیدن مجدد قلم بارکد اتصال به مرحله بعد خواهید رفت :

کنترل مقاومت اتصال صحیح می باشد

CTRL.                         Ω                                  OK



در اینجا این عبارت نشان دهنده این است که مقاومت ( المنت ) داخل اتصال که به دستگاه جوش الکتروفیوژن وصل شده با بارکد خواندن شده منطبق است و حالا بدون فشار دادن کلیدی دستگاه به طور خودکار عملیات جوشکاری را شروع می کند.

s110   زمان                                                   ولتاژ: 40 v         C° 23+ دما                                               تعداد : 0001

در زمان انجام جوشکاری شما می توانید ولتاژ, زمان باقیمانده جوشکاری, تعداد جوش های انجام شده و دمای محیط را مشاهده کنید.

که با فشار دادن و نگه داشتن کلید قبول/ START در طول عملیات جوشکاری مقدار جریان و ولتاژ خروجی را نیز مشاهده کنید مطابق شکل زیر :

s110   زمان                                               ولتاژ: 40 v V62   مرجع                                           جریان:  A36.4

36.4 A جریان خروجی و 62 V ولتاژ مرجع را با ضریب خاص نشان می دهد.



بعد از پایان عملیات جوشکاری عبارتی ظاهر می شود که به همراه بوق کوتاهی شما را از پایان عملیات جوشکاری مطلع می سازد.

s110   زمان                                                   ولتاژ: 40 v         C° 23+ دما                                               تعداد : 0001 جوش صحیح است

سپس  به طور خودکار دستگاه به مرحله بعد می رود.

زمان خنک شدن t=0.15 mn

در این مرحله عبارت زمان خنک شدن/ COOLING of table ظاهر می گردد که در زیر آن زمانی که اتصال نیاز دارد تا خنک شود را نشان می دهد اگر بارکد شما مقدار زمان خنک شدن را داشته باشد دیگر نیازی به وارد کردن آن ندارید و زمان خنک شدن خود به خود ظاهر می شود و بعد از اتمام زمان گزینه سرلید ها را جدا نمایید.

پیغام سرلیدها را جدا نمایید / DISCONNECT LEAD را به شما نمایش می دهد./ DISCONNECT  LEAD به طور خودکار نمایش داده می شود ولی اگر بارکدی که شما استفاده کرده اید زمان خنک شدن را در خود نداشته باشد باید آن را به صورت دستی وارد کنید دقیقا به صورتی که اطلاعات ساعت و تاریخ را وارد کرده اید, زمان را بر حسب دقیقه به دستگاه بدهید و بعد از اتمام زمان خنک شدن دستگاه به طور خودکار

تا زمان خنک شدن اتصال, سرلیدهای برنجی متصل شده ی روی آن را حرکت ندهید تا اتصال بدون حرکت خنک شود.

سرلید ها را جدا کنید

در اینجا از شما می خواهد که سرلیدهای برنجی را از اتصال جداکنید.

با جدا کردن آنها عبارکت بارکد را بخوانید / READ CODE دوباره ظاهر می گردد که از شما می خواهد بارکدی دیگر را بخوانید.

در اینجا جوشکاری در حالت بارکدی/ BARCODE MODE به اتمام می رسد.



8. جوشکاری دستی MANUAL MODE

پس از انتخاب گزینه حالت دستی و فشردن کلید قبول START به مرحله زیر می روید



CODE :9 5 2 1 1 6 3 2 1 2 5 3 4 0 0 7 4 5 1 1 0 7 7 0



در این مرحله یک عدد 24 رقمی نشان داده شده که هر کدام نشان دهنده ی اطلاعاتی است که این ارقام همان ارقام نوشته شده در زیر بارکد می باشد که شما  باید آنها را عدد به صورت دستی وارد کنید.

برای تغییر بارکد لازم است یکی از کلید های بالا یا پایین فشرده شود. همان طور که قبلا توضیح داده شد برای تغییر ارقام از کلید های بالا یا پایین استفاده کنید و برای رفتن به رقم بعدی از کلید قبول start  و برای رفتن به رقم قبلی از کلید انصراف stop  استفاده کنید.

بعد از وارد کردن آخرین رقم از 24 رقم مندرج در بارکد کلید قبول/ start  را فشار دهید.



125mm                            I                                UP 110S                       درست                     →         40 v



در این قسمت نیز همانند مرحله بارکد اطلاعات مربوطه به اتصال ظاهر می گردد, با فشار دادن کلید قبول/ start این عبارت ظاهر می شود :

کنترل مقاومت اتصال صحیح می باشد.



که این عبارت نشان دهنده آن است که مقاومت ( المنت ) داخل اتصال با کدهای وارد شده منطبق است و حالا جوشکاری شروع می شود و مانند مرحله بارکد همان اطلاعات نمایش داده می شود.



S0005   زمان                                               ولتاژ: 40 v         C° 23+ دما                                               تعداد : 0002



پس از پایان جوشکاری پیغامی به نشانه ی پایان جوشکاری ظاهر می شود.

سپس مرحله زمان خنک شدن نمایش داده می شود.

اگر زمان موجود بوده باید صبر کنید تا زمان به اتمام برسد و دستگاه گزینه سرلیدها را جدا نمایید/ DISCONNECT LEAD را نمایش دهد ولی اگر موجود نبود باید زمان را بر حسب دقیقه وارد کنید سپس صبر کنید زمان به اتمام برسد تا گزینه سرلیدها را جدا نمایید/ DISCONNECT LEAD  به طور خودکار نمایش داده شود.

بعد از سپری شدن زمان خنک شدن اتصال دستگاه از شما می خواهد سرلید های برنجی الکتروفیوژن را جدا کنید.

سرلیدها را جدا نمایید.



بعد از جدا کردن این عبارت ظاهر می گردد :



GREEN                    →                         REPEAT         OTHER                              →                  RED



این عبارت یعنی برای جوشکاری با اتصالی مشابه همین اتصال کلید START یا GREEN را فشار دهید و با فشار دادن کلید STOP  یا RED شما می توانید جوشکاری با اتصالی متفاوت را شروع کنید.



9. ارقام بارکد

در این قسمت لازم است که در ارتباط با نحوه استخراج اطلاعات از کد 24 رقمی, که در ذیل پاراگراف بارکد ثبت می شود توضیحاتی داده شود.

معمولا این کدها به صورت یک عدد 24 رقمی است که اگر آنها را از چپ به راست شماره گذاری کنید, ارقام ردیف 11, 10, 9 بیانگر سایز اتصال, ارقام ردیف 13 و 14 بیانگر مقدار ولتاژ جوشکاری و ارقام ردیف 15, 16, 17 با توجه به رقم 12, مقدار مقاومت اهمی اتصال را تعیین می کند, بدین ترتیب که اگر رقم ردیف 12 ( 1 یا 4 )

باشد ارقام ردیف 15, 16, 17 در عدد 1000 و اگر رقم ردیف 12 ( 2, 5, 7 و یا 9 ) باشد ارقام ردیف 15, 16 و 17 در عدد 100 و اگر رقم ردیف 12 ( 3, 6 و یا 8 ) باشد ارقام ردیف 15, 16 و 17 در عدد 10 ضرب شده و مقدار مقاومت اهمی اتصال بر حسب میلی اهم تعیین می گردد.

به عنوان مثال با توجه به کد 391414150633382004084449 که در ازتباط با اتصال INNOGAZ است, سایز اتصال برابر 63 میلیمتر, مقدار ولتاژ مورد نیاز جهت اعمال به سیستم برابر 38 ولت, مدت زمان لازم برای جوشکاری برای 84 ثانیه و مقاومت اهمی اتصال معادل 2000 میلی اهم و یا 2 اهم است.

• چاپ اطلاعات PRINT DATA

10. چاپ اطلاعات از طریق پرینتر سوزنی

برای چاپ اطلاعات نیاز به چاپگری از نوع سورنی با حداقل هشتاد ستون می باشد و بدین منظور قبل از روشن کردن دستگاه جوش الکتروفیوژن باید چاپگر را به درگاه مربوطه و سپس با روشن کردن دستگاه به ترتیب پیغام های زیر را مشاهده می کنید :

شرکت مهندسی رستگارصنعت : سریال

START                       →                         چاپ STOP                        →                           جوش



GREEN                       →                         PRINTING RED                     →                        WELDING

بدین معنی که جهت اطلاعات جوشکاری کلید قبول/ START و به منظور انجام عملیات جوشکاری کلید انصراف/ STOP  فشرده شود, اگر کلید انصراف فشرده وشد کلیه پیغام های مرتبط با عملیات جوشکاری مشاهده خواهد شد و با فشردن کلید قبول عبارت در حال چاپ ظاهر شده و عملیات چاپ آغاز می گردد, در این حالت اگر پرینتر فاقد کاغذ باشد و یا اشکال خاصی داشته باشد که نتواند اطلاعات را چاپ کند عبارت ؟  PRINTER  به معنی وجود اشکال در چاپگر ظاهر می شود.



در حال چاپ



اشکال در پرینتر ؟



بعد از پایان عملیات چاپ پرسش زیر بر صفحه نمایشگر ظاهر می شود.

اطلاعات پاک شود ؟



بدین معنی که آیا اطلاعات موجود در حافظه پاک شود ؟

در این وضعیت با فشردن کلید انصراف STOP  اطلاعات موجود در حافظه محفوظ مانده و تاریخ سیستم نمایش داده می شود و با فشردن کلید قبول START, مجددا تایید پاک کردن حافظه پرسش می شود :

تایید پاک کردن ؟



در این حالت نیز با فشردن کلید انصراف اطلاعات موجود در حافظه محفوظ مانده و تاریخ سیستم نمایش داده شود و با فشردن کلید قبول START اطلاعات موجود در حافظه پاک خواهد شد.

• چاپ و انتقال اطلاعات به کامپیوتر :



• ابتدا دستگاه الکتروفیوژن را توسط کابل رابط به کامپیوتر وصل مینماییم ( روی سوکت های کابل دو عبارت PC, FUSION نوشته ده است, سوکت PC را به کامپیوتر و سوکن FUSION را به دستگاه الکتروفیوژن وصل نمایید.
• یک فایل TEXT در یک محل دلخواه در کامپیوتر خود می سازیم.
• سپس برنامه رستگارصنعت را باز کرده و متناسب با محل وصل پرت رابط به COM کامپیوتر در قسمت Port در برنامه, Com مورد نظر را انتخاب می کنیم.
• در منوی File گزینهConnect را انتخاب کرده و دستگاه را روشن می نمائیم, سپس در منوی Transfer گزینه … receive file ( text ) را انتخاب می نماییم  و فایل ساخته شده در مرحله یک را انتخاب می کنیم.
• با کلیک کردن بر روی کلید قبول مرحله به مرحله جلو می رویم تا عبارت در حالت چاپ ظاهر شود. سپس Close Capture را زده و برنامه را میبندیم و فایل text را باز می نماییم تا اطلاعات جوشکاری دستگاه مشاهده می شود.
• در این مرحله عبارت اطلاعات پاک شود/ Clear memory ? ظاهر می شود حال برای تخلیه اطلاعات از حافظه دستگاه start نمایید در غیر این صورت برای نگه داری اطلاعات در دستگاه و یا برگشت به حالت جوشکاری کلید انصراف را کلیک نمائید.

• قلم بارکد

برای خواندن اطلاعات بارکدی بکار روی اتصالات الکتروفیوژنی بکار می رود , برای این کار قلم را به صورت کمی مایل روی بارکد مورد نظر بکشید , این کار باید به دقت انجام شده و تمام طول بارکد را به طور یکنواخت شامل شود.

همزمان با روشن کردن دستگاه الکتروفیوژن چراغ قرمز در نوک قلم بارکد نیز روشن می شود . این دستگاه مجهز به دو فیش خروجی بارکد خوان ( یکی روی بدنه دستگاه و دیگری روی کابل خروجی ) می باشد. برای جلوگیری از کشیده شدن سیم رابط قلم بارکد بهتر است از فیش روی کابل خروجی استفاده شود. در صورت روشن نشدن چراغ قرمز قلم بارکد خوان, ارتباط با دستگاه قطع شده است و برای اطمینان از سالم بودن قلم بارکد فیش خروجی دیگر را امتحان نمایید. اگر چراغ قرمز روشن نشد قلم بارکد باید برای سرویس به تعمیرگاه فرستاده شود.

در صورتی که با استفاده ازفیش خروجی روی بدنه دستگاه جوش الکتروفیوژن , قلم بارکد خوان روشن شده و مشکل برطرف شده است کار را ادامه دهید و در فرصت مناسب دستگاه را جهت تعمیر سوکت رو کابل خروجی به تعمیرگاه شرکت رستگارصنعت بفرستید.

سایر موارد خرابی قلم بارکد که جهت سرویس باید به تعمیرگاه فرستاده شود.

• هنگام حرکت دادن سیم و فیش قلم بارکد چراغ نوک آن روشن و خاموش می شود.
• چراغ قرمز روشن می شود ولی قلم بارکد هیچ گونه بارکدی را نمی خواند.

نکته : در فاصله زمانی تعمیر قلم بارکد در تعمیرگاه شما می توانید از حالت دستی الکتروفیوژن برای ادامه جوشکاری استفاده نمایید. بهتر است یک قلم بارکد دیگر به عنوان یدک تهیه نموده و از آن استفاده نمایید.



• امکانات و قابلیت ها



• در صورت عدم امکان دسترسی به برق شبکه, قابل راه اندازی با یک ژنراتور 5 کیلو وات
• قابلیت نمایش اطلاعات به دو زبان فارسی و انگلیسی بر روی نمایشگر
• امکان دریافت اطلاعات جوشکاری به صورت دستی و بارکدی
• قابلیت محاسبه مدت زمان جوشکاری با توجه به دمای محیز و منطبق با جداول استاندارد.
• امکان مشاهده اطلاعات اعمال شده به دستگاه در حین جوشکاری با فشردن کلید استارت.
• قابلیت خواندن مجدد بارکد و شروع عملیات جشکاری بدون فشردن کلید استارت.
• قابلیت ثبت 1600 سری از اطلاعات عملیات جوشکاری.
• امکان اتصال به چاپگر, جهت چاپ کردن مستقیم اطلاعات موجود در حافظه و امکان اتصال به کامپیوتر بوسیله پورت سریال جهت انتقال اطلاعات جوشکاری به حافظه کامپیوتر و چاپ کامپیوتر.
• قابلیت جلوگیری از قطع ناگهانی کلید روشن و خاموش.
• امکان قطع سیستم در هنگام افزایش دما در داخل دستگاه.
• قابلیت نمایش اطلاعات علت خطای اعلام شده بر روی نمایشگر در صورت بروز خطا.
