نحوه کار با پرس دستی لوله پنج لایه رستگار صنعت

نحوه کار با پرس دستی لوله پنج لایه رستگار صنعت

نحوه کار با پرس دستی لوله پنج لایه رستگار صنعت



پرس لوله پنج لایه چیست ؟

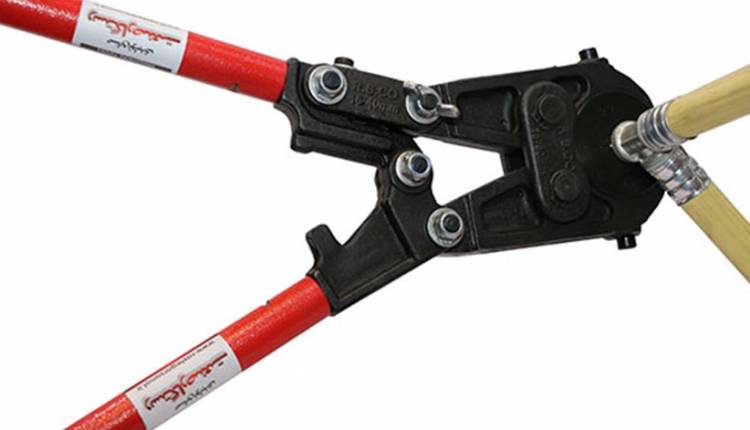

کار با پرس لوله پنج لایه دستی



شماره شرح
A فک اصلی دوطرفه
B رابط فک اصلی (عینکی دو طرفه)
C پیچ خاردار فک اصلی
D رابطه دو طرفه ای (تفنگی تک گل)
E پیچ استحکام
F رابطه دو طرفه کناری (تفنگی دو گل)
G پیچ تنظیم فشار فک اصلی به دسته
H پیچ فولادی رابط ها
I دسته اصلی
J پیچ قفل کن دو طرفه
K دسته کمکی (دسته های رابط)
L فک های فولادی مربوطه
M واسطه دو طرفه (قفل کن)



نحوه کار با پرس دستی لوله پنج لایه رستگار صنعت



نحوه تنظیم دستگاه پرس لوله پنج لایه


1-پرس لوله 5 لایه را از جعبه خارج نموده و فک های فولادی را نسبت به سایز اتصال و لوله مربوطه انتخاب نمایید و بر روی فک های اصلی پرس ببندید.

2-بعد از قرار دادن فک ها ، پیچ های کناری فک اصلی را بسته و تنظیم نمایید.

زمانی که نقطه ابتدایی فک ها به هم رسیدند باید فاصله درون دسته در پرس لوله پنج لایه دستی مدل W از 21 الی 25 سانتی متر و در مدل A

از 31 الی 36 سانتی متر می باشد (فشار وارد حدود 15kg می باشد)

نکته : فاصله مجاز دسته در حالت کوتاه بودن دسته 25-21 سانتی متر و در حالت بلند بودندسته 36-31 سانتی متر می باشد.

کار با پرس لوله پنج لایه دستی

اخطار : بیشتر بودن فاصله دسته ها باعث شکستن پرس و کمتر بودن آن باعث عدم آببندی اتصال می گردد.

3-در صورتی که که میزان فاصله دسته های پرس دستی لوله بیشتر یا کمتر باشد می توان توسط پبچ مغزی ( پیچ تنظیم فشار نسبت به فک

(12) خیلی دقیق بوده و با چرخاندن حدود ¼ دور می توان آن را تنظیم نمود.

4-در زمانی که پیچ تنظیم (12) قفل شود میتوان پیچ (13)را سه دور باز نمود و بعد از باز کردن پیچ تنظیم آزاد خواهد شد و بعد از تنظیم پیچ قفل

کن ، پیچ (13) را به حالت اولیه برگردانده و دوباره شروع به کار نمایید.



نحوه انجام و کاربرد پرس لوله پنج لایه دستی


-فک دستگاه پرس لوله دستی را بعد از آماده سازی کاملا باز نموده و بعد از کالیبره کردن ( برقو زدن لوله و قرار دادن اتصال با لوله) اتصال را درون

فک قرار دهید.

-حاشیه بلوتی اتصالات ( قسمت پلاستیکی ) پرس دستی لوله پنج لایه باید در لبه کناری فک پرس قرار گیرد.

کار با پرس لوله پنج لایه دستی

سپس دسته های پرس لوله 5 لایه را به هم نزدیک نموده تا اتصال مربوطه کاملا پرس گردد.

-در زمان پرس باید دسته های اصلی پرس لوله 5 لایه دستی به هم نزدیک تر شوند بصورتی که دو نقطه X و Y به هم برخورد نماید.

کار با پرس لوله پنج لایه دستی

اخطار :


بعد از برخورد نقطه X و Y نباید فشار بیشتری به دسته های پرس لوله پنج لایه وارد نمود زیرا فشار بیش از حد باعث شکستن و از بین رفتن

قطعات پرس میگردد.



تعمیر و نگه داری


1-برای طولانی تر شدن عمر پرس لوله پنج لایه دستی پس از اتمام کار دستگاه را در جعبه مربوطه قرار دهید.

2-در صورت استفاده نکردن از پرس فک ها را از پرس باز نموده و درون جعبه قرار دهید.

3-پیچ فشار فک را باز نموده تا پرس در حال روان و بدون فشار بسته باشد.

4-پرس و فک های مربوطه را در مجاورت خاک قرار ندهید زیرا باعث فرسایش سریع ترآن میگردد.

5-فک ای پرس را همیشه روغن کاری نموده و تمیز نگهداری نماید.

6-سعی کنید پرس را همراه با فک های مربوطه با مواد روان کننده یا گازوئیل تمیز نماید.



برای خرید پرس دستی لوله پنج لایه میتوانید به سایت رستگار صنعت مراجعه کرده و خرید پرس لوله پنج لایه خود را انجام دهید.
