ترکمتر چیست؟ نحوه کارکرد، انواع، کاربردها و راهنمای انتخاب
ترکمتر چیست؟
ترکمتر (Torque Wrench) ابزاری است که برای اعمال گشتاور دقیق به پیچ‌ها و مهره‌ها طراحی شده است. گشتاور (Torque) نیروی چرخشی است که به پیچ یا مهره وارد می‌شود و برای بسته شدن صحیح و مؤثر قطعات در ماشین‌آلات و سازه‌ها اهمیت دارد.

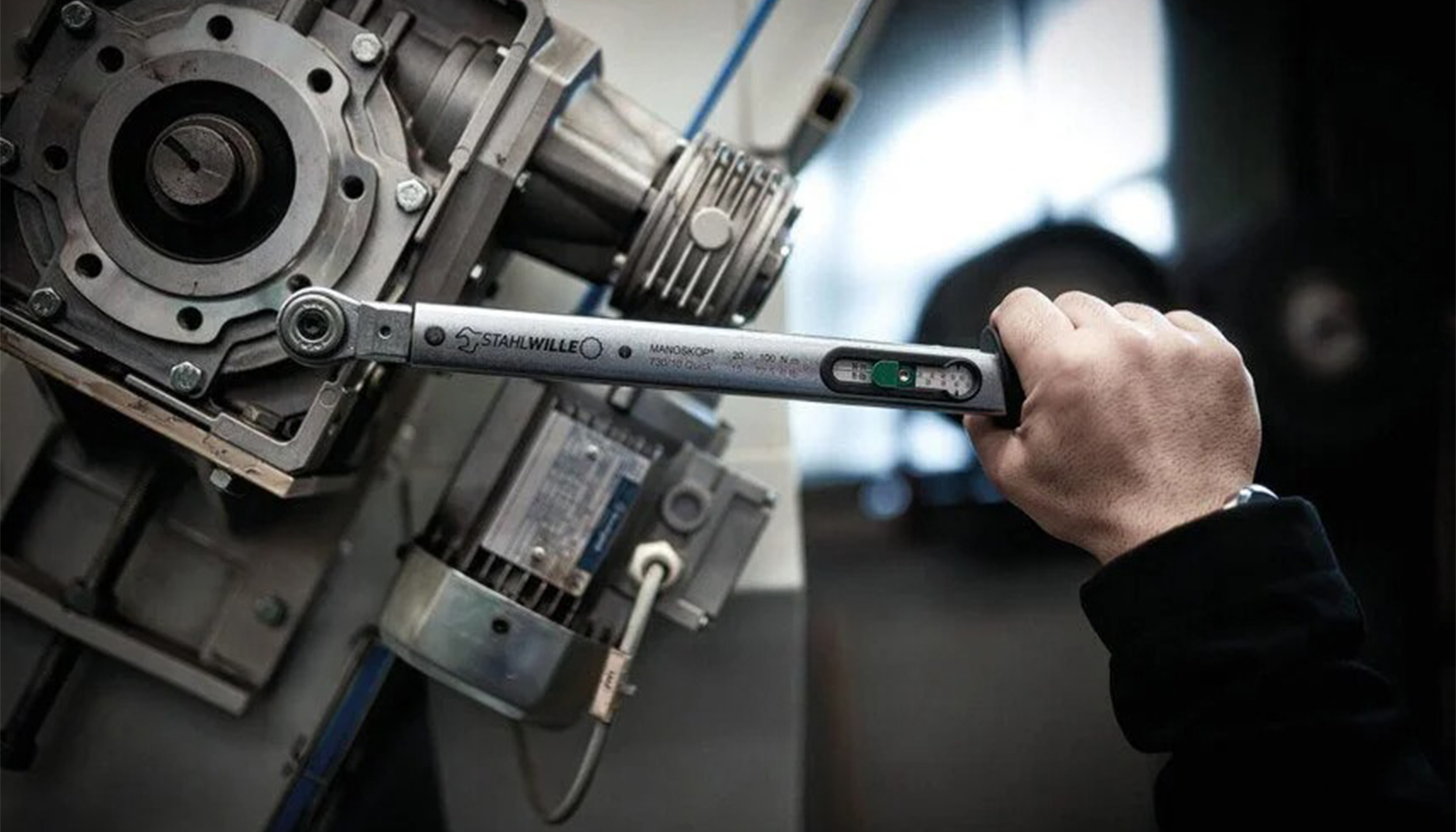

نحوه کارکرد ترکمتر
ترکمتر با کنترل یا اندازه‌گیری گشتاور وارد شده به پیچ و مهره کار می‌کند. ابتدا باید مقدار گشتاور مورد نیاز را بر اساس دستورالعمل سازنده قطعه مشخص کرد. سپس مقدار مورد نظر روی ترکمتر تنظیم می‌شود و ابزار روی پیچ یا مهره قرار می‌گیرد. با وارد کردن نیرو به دسته ترکمتر، پیچ یا مهره می‌چرخد. هنگامی که گشتاور به مقدار تعیین شده برسد، ابزار بسته به نوع خود، با ایجاد صدای کلیک، حرکت عقربه یا نمایش عددی و هشدار الکترونیکی، رسیدن به مقدار مورد نظر را اعلام می‌کند. در ترکمترهای کلیکی، پس از شنیدن صدای کلیک باید اعمال نیرو را متوقف کرد تا از سفت شدن بیش از حد اتصال جلوگیری شود. برای دستیابی به نتیجه دقیق، باید از سری مناسب استفاده کرد، نیرو را به‌آرامی و یکنواخت وارد کرد و از اعمال نیروی اضافی پس از رسیدن به گشتاور تعیین شده خودداری کرد. بررسی دوره‌ای دقت ابزار و رعایت دستورالعمل سازنده نیز اهمیت دارد.

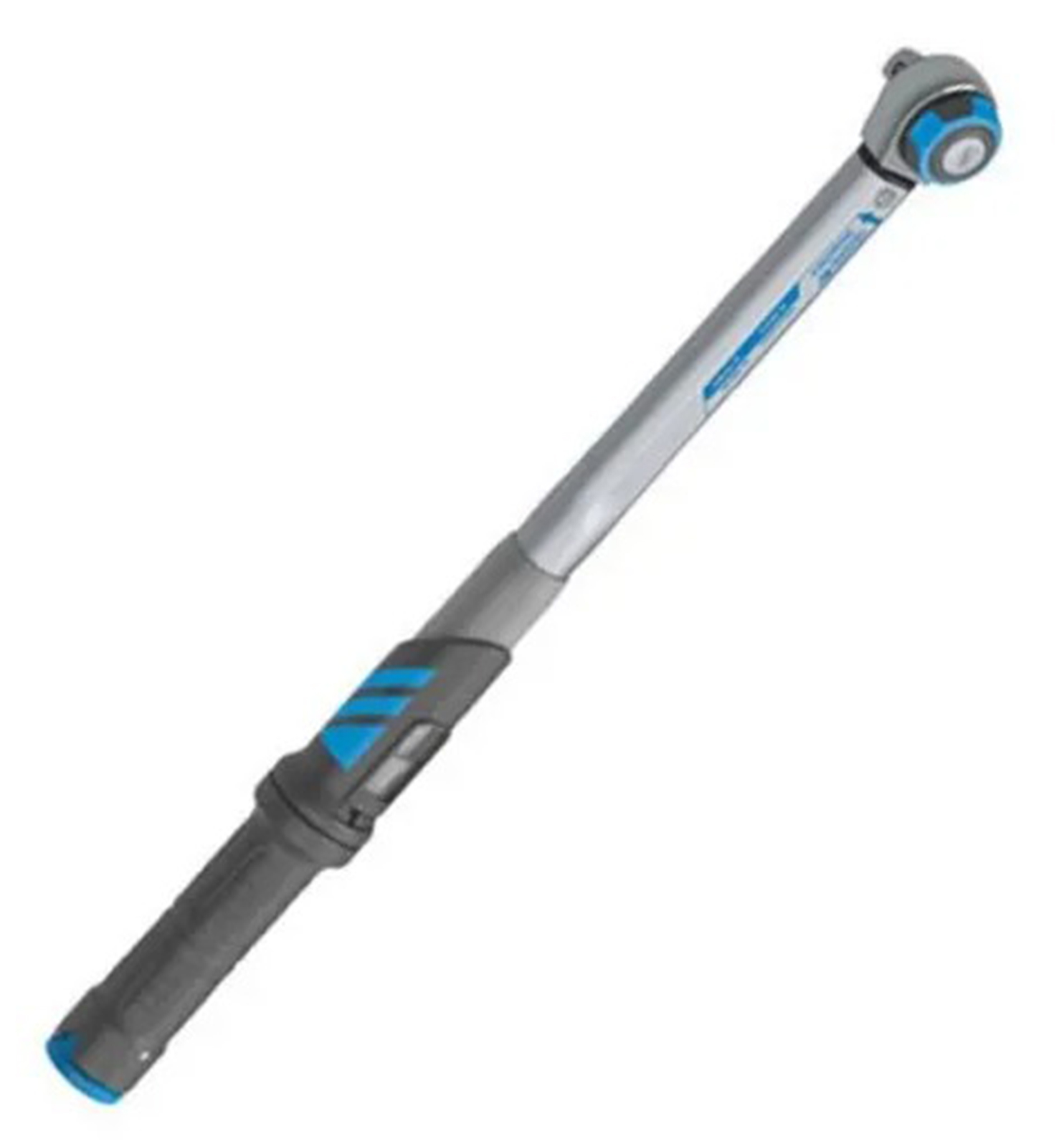

انواع مختلف ترکمتر
ترکمترها در سایزهای مختلف و با محدوده‌های گشتاور متفاوت تولید می‌شوند. این ابزارها بر اساس نحوه عملکرد و شکل ظاهری، انواع مختلفی دارند که هرکدام برای کاربردهای مشخصی مناسب هستند.
ترکمتر پیچ‌گوشتی
برای بستن پیچ‌های کوچک با گشتاور کنترل‌شده استفاده می‌شود. این ابزار در مونتاژ قطعات ظریف و کارهایی که به دقت بالا نیاز دارند، کاربرد دارد. برای مشاهده مشخصات محصول پیچ گوشتی ترکمتردار 0.02 تا 54000 نیوتن گدور مدل 02-755 می‌توانید صفحه محصول را بررسی کنید.
ترکمتر جغجغه‌ای
با استفاده از مکانیزم جغجغه، امکان چرخاندن پیچ و مهره را بدون برداشتن مداوم ابزار فراهم می‌کند. این مدل برای باز و بسته کردن اتصالات در فضاهای محدود مناسب است. برای مشاهده مشخصات محصول آچار ترکمتر جغجغه ای 5 تا 10 نیوتون هزبرن مدل 7053050 می‌توانید صفحه محصول را بررسی کنید.
ترکمتر کمرشکن
به‌گونه‌ای طراحی شده است که هنگام رسیدن به گشتاور تنظیم‌شده، بخش متحرک یا دسته آن خم می‌شود. این عملکرد به کاربر کمک می‌کند از اعمال نیروی بیش از حد جلوگیری کند.
ترکمتر بادی
با استفاده از هوای فشرده کار می‌کند و برای بستن اتصالات با گشتاور کنترل‌شده در محیط‌های صنعتی و خطوط مونتاژ کاربرد دارد.
ترکمتر تقه‌ای
هنگام رسیدن به گشتاور تنظیم‌شده، صدای تقه یا بازخوردی محسوس ایجاد می‌کند. این علامت به کاربر نشان می‌دهد که نیروی موردنظر اعمال شده است. برای مشاهده مشخصات محصول ترکمتر تقه ای 200 تا 500 نیوتن هازت مدل 6144-1CT می‌توانید صفحه محصول را بررسی کنید.
ترکمتر رنج ثابت
برای اعمال یک مقدار گشتاور مشخص طراحی شده است. این مدل در کارهایی کاربرد دارد که باید گشتاور یکسانی روی تعداد زیادی پیچ و مهره اعمال شود.
ترکمتر ساعتی (ترکمتر عقربه‌ای)
مقدار گشتاور اعمال‌شده را روی صفحه مدرج و به کمک عقربه نمایش می‌دهد. این مدل امکان مشاهده تغییرات گشتاور را در حین کار فراهم می‌کند. برای مشاهده مشخصات محصول ترکمتر ساعتی 1.6 تا 8 نیوتن ترک لیدر مدل ADS8 می‌توانید صفحه محصول را بررسی کنید.
ترکمتر دیجیتالی
مقدار گشتاور را به‌صورت عددی روی نمایشگر نشان می‌دهد. برخی مدل‌ها امکاناتی مانند هشدار رسیدن به گشتاور تعیین‌شده و ذخیره اطلاعات اندازه‌گیری را نیز دارند. برای مشاهده مشخصات محصول ترکمتر دیجیتال 70 تا 350 نیوتن گدور مدل TT3KH 350 می‌توانید صفحه محصول را بررسی کنید.
ترکمتر شاهینی
از یک اهرم و نشانگر برای نمایش میزان گشتاور استفاده می‌کند. مقدار گشتاور معمولاً از روی حرکت نشانگر در برابر مقیاس مدرج خوانده می‌شود.
جدول مقایسه انواع ترکمتر
انواع ترکمتر از نظر نحوه عملکرد، شیوه نمایش گشتاور و زمینه استفاده با یکدیگر تفاوت دارند. در جدول زیر می‌توانید ویژگی‌های اصلی این ابزارها را مقایسه کنید.
| نوع ترکمتر | نحوه عملکرد | ویژگی اصلی | کاربرد رایج |
|---|---|---|---|
| ترکمتر پیچ‌گوشتی | کنترل گشتاور هنگام چرخاندن پیچ | دقت در بستن پیچ‌های کوچک | مونتاژ قطعات ظریف |
| ترکمتر جغجغه‌ای | چرخاندن پیچ و مهره با مکانیزم جغجغه | کارکرد آسان در فضاهای محدود | تعمیرات و مونتاژ اتصالات |
| ترکمتر کمرشکن | خم شدن بخش متحرک هنگام رسیدن به گشتاور تنظیم‌شده | اعلام رسیدن به گشتاور هدف | بستن اتصالات با گشتاور مشخص |
| ترکمتر بادی | استفاده از هوای فشرده | مناسب کارهای صنعتی | خطوط مونتاژ و کارگاه‌ها |
| ترکمتر تقه‌ای | ایجاد صدای تقه یا بازخورد محسوس در گشتاور هدف | اعلام رسیدن به گشتاور تنظیم‌شده | تعمیرات خودرو و مونتاژ |
| ترکمتر رنج ثابت | اعمال گشتاور از پیش تعیین‌شده | مناسب تکرار یک مقدار گشتاور | خطوط تولید و مونتاژ سری |
| ترکمتر ساعتی (عقربه‌ای) | نمایش گشتاور با عقربه روی صفحه مدرج | مشاهده تغییرات گشتاور | کنترل و بررسی اتصالات |
| ترکمتر دیجیتالی | نمایش عددی گشتاور روی نمایشگر | خواندن آسان و امکان هشدار در برخی مدل‌ها | مونتاژ دقیق و کنترل کیفیت |
| ترکمتر شاهینی | نمایش گشتاور با اهرم و نشانگر | ساختار مکانیکی و نمایش روی مقیاس | اندازه‌گیری و کنترل گشتاور |
-
کاربردهای ترکمتر
در صنایعی استفاده می‌شود که سفت کردن پیچ و مهره با نیروی مشخص، برای ایمنی، کیفیت مونتاژ و عملکرد صحیح تجهیزات اهمیت دارد. مهم‌ترین کاربردهای این ابزار عبارت‌اند از:
صنعت خودروسازی
- تعویض چرخ‌ها و تایرها
- تعمیرات خودرو و موتور
- سرویس و تعمیر سیستم تعلیق و ترمز
صنعت هوافضا
- مونتاژ بدنه هواپیما
- تعمیرات و نگهداری تجهیزات
صنعت ساختمان و سازه‌های فلزی
- اتصال قطعات فلزی
- مونتاژ و تعمیر تجهیزات سنگین
صنعت نفت و گاز
- اتصال لوله‌ها و تجهیزات نفتی
- راه‌اندازی و نگهداری تجهیزات
صنعت پزشکی و تجهیزات جراحی
در مونتاژ و سرویس برخی تجهیزات پزشکی و ابزارهای جراحی، کنترل گشتاور پیچ‌ها به حفظ دقت مونتاژ و جلوگیری از آسیب به قطعات حساس کمک می‌کند. مقدار گشتاور باید بر اساس دستورالعمل سازنده تجهیزات تعیین شود.
صنعت انرژی و نیروگاه‌ها
- ترکیب و نصب تجهیزات سنگین
- ساخت و نصب خطوط لوله و سیستم‌های انتقال انرژی
صنعت کشاورزی
- تعمیر و نگهداری ماشین‌آلات کشاورزی
- سرویس تجهیزات آبیاری و سایر سیستم‌های مکانیکی
تعمیرات و نگهداری دستگاه‌های صنعتی
- سرویس ماشین‌آلات تولید
- تعمیر تجهیزات خودکار و رباتیک
ورزش‌های موتوری
- تعمیر و نگهداری موتورسیکلت‌ها و خودروهای مسابقه‌ای
- تنظیم موتور و مونتاژ قطعات حساس
تعمیر و نگهداری خانگی
ترکمتر در برخی تعمیرات خانگی و مونتاژ تجهیزاتی که پیچ‌های آن‌ها باید با گشتاور مشخص بسته شوند، کاربرد دارد. استفاده از این ابزار در چنین کارهایی به نوع وسیله و دستورالعمل سازنده بستگی دارد.
تولید و مونتاژ دستگاه‌های الکترونیکی
- مونتاژ قطعات حساس الکترونیکی
- بستن پیچ‌های سیستم‌های دقیق و جلوگیری از آسیب به قطعات ظریف
مزایا و معایب ترکمتر
ترکمتر به کنترل بهتر نیروی وارد شده به پیچ و مهره کمک می‌کند. با این حال، دقت و کارایی آن به نوع ابزار، نگهداری و روش استفاده بستگی دارد.
| مزایا | معایب |
|---|---|
| کنترل گشتاور: امکان بستن پیچ‌ها با مقدار نیروی چرخشی تعیین‌شده. | نیاز به کالیبراسیون: برای حفظ دقت، ابزار باید به‌صورت دوره‌ای بررسی شود. |
| کاهش احتمال آسیب: کمک به جلوگیری از سفت شدن بیش از حد و آسیب به رزوه‌ها و قطعات. | محدودیت محدوده گشتاور: هر مدل برای بازه مشخصی طراحی شده است. |
| افزایش ایمنی اتصال: کمک به جلوگیری از شل ماندن پیچ‌ها در صورت استفاده صحیح. | نیاز به نگهداری صحیح: ضربه و استفاده نادرست ممکن است دقت ابزار را کاهش دهد. |
| بهبود کیفیت مونتاژ: ایجاد یکنواختی بیشتر در بستن اتصالات مشابه. | هزینه خرید و نگهداری: برخی مدل‌های دیجیتال و صنعتی هزینه بیشتری دارند. |
| کاربرد گسترده: قابل استفاده در تعمیرات خودرو، کارگاه‌ها و صنایع مختلف. | نیاز به مهارت: تنظیم مقدار مناسب و استفاده صحیح به آشنایی با ابزار نیاز دارد. |
-
عوامل مؤثر بر انتخاب ترکمتر
- محدوده گشتاور: ترکمتر باید محدوده گشتاور مورد نیاز برای پیچ‌ها و مهره‌های شما را پوشش دهد و مقدار هدف در محدوده کاری مجاز ابزار قرار داشته باشد.
- نوع ترکمتر: با توجه به کاربرد، بین مدل‌های مکانیکی کلیکی، دیجیتال، عقربه‌ای و هیدرولیکی انتخاب کنید.
- دقت و قابلیت کالیبراسیون: در کارهای حساس، دقت اعلام‌شده سازنده و امکان بررسی و کالیبراسیون ابزار اهمیت بیشتری دارد.
- اندازه درایو: اندازه درایو باید با سری‌ها و اتصالات موردنیاز سازگار باشد. اندازه‌های مختلف برای پیچ‌ها و شرایط کاری متفاوت طراحی شده‌اند.
- نوع کاربرد: نیازهای تعمیرگاه خودرو، کارگاه مونتاژ، محیط صنعتی و پروژه‌های سنگین با یکدیگر متفاوت‌اند، بنابراین ابزار را متناسب با نوع کار انتخاب کنید.
- کیفیت ساخت و راحتی استفاده: کیفیت دسته، خوانایی درجه‌بندی یا نمایشگر، وزن و راحتی تنظیم گشتاور در کار طولانی‌مدت اهمیت دارند.
- شرایط محیط کاری: میزان رطوبت، گردوغبار، فضای کار و امکان دسترسی به برق یا باتری می‌توانند بر انتخاب مدل مناسب تأثیر بگذارند.
- هزینه خرید و نگهداری: علاوه بر قیمت اولیه، هزینه کالیبراسیون، تعمیرات، تعویض باتری و دسترسی به خدمات پشتیبانی را در نظر بگیرید.
نکات مهم هنگام استفاده از ترکمتر
- مقدار گشتاور را از دفترچه راهنما یا مشخصات فنی قطعه بررسی کنید.
- پیش از استفاده، محدوده کاری و وضعیت ظاهری ابزار را بررسی کنید.
- از ترکمتر برای باز کردن پیچ‌های بسیار سفت استفاده نکنید، مگر اینکه سازنده این کاربرد را مجاز دانسته باشد.
- نیرو را به‌آرامی و یکنواخت وارد کنید و پس از رسیدن به مقدار هدف، اعمال نیرو را متوقف کنید.
- از افزایش طول دسته با لوله یا ابزارهای دیگر خودداری کنید، مگر اینکه سازنده صراحتاً این کار را مجاز دانسته باشد.
- ابزار را طبق دستورالعمل سازنده نگهداری کنید و در صورت نیاز برای کالیبراسیون بفرستید.
- در مدل‌های قابل تنظیم، پس از پایان کار تنظیمات نگهداری را مطابق توصیه سازنده انجام دهید.
جمع‌بندی
ترکمتر ابزاری کاربردی برای کنترل گشتاور پیچ و مهره است که به افزایش دقت مونتاژ، کاهش احتمال آسیب به قطعات و بهبود ایمنی اتصالات کمک می‌کند. انتخاب نوع مناسب این ابزار بر اساس محدوده گشتاور، دقت، نوع کاربرد و شرایط کاری انجام می‌شود.
برای دریافت مشاوره تخصصی، استعلام قیمت، ثبت سفارش یا پاسخ به سوالات فنی، از طریق صفحه تماس با ما با کارشناسان رستگار صنعت در ارتباط باشید.
سوالات متداول ترکمتر (FAQ)
ترکمتر چیست و چه کاربردی دارد؟
ابزاری برای اندازه‌گیری یا اعمال گشتاور مشخص هنگام سفت کردن پیچ و مهره است و به جلوگیری از شل شدن اتصال یا سفت کردن بیش از حد آن کمک می‌کند.
تفاوت ترکمتر تقه‌ای و دیجیتالی چیست؟
ترکمتر تقه‌ای معمولاً هنگام رسیدن به گشتاور تنظیم‌شده صدای تقه یا بازخورد محسوس ایجاد می‌کند. اما ترکمتر دیجیتالی مقدار گشتاور را روی نمایشگر نشان می‌دهد.
ترکمتر جغجغه‌ای چه تفاوتی با ترکمتر معمولی دارد؟
ترکمتر جغجغه‌ای امکان چرخاندن پیچ و مهره را بدون برداشتن مداوم ابزار فراهم می‌کند. البته جغجغه‌ای بودن به‌تنهایی نوع کنترل گشتاور را مشخص نمی‌کند.
از کجا بفهمیم ترکمتر به گشتاور تنظیم شده رسیده است؟
این موضوع به نوع دستگاه بستگی دارد. ترکمتر تقه‌ای علامت شنیداری یا لمسی می‌دهد، مدل دیجیتالی مقدار را روی نمایشگر نشان می‌دهد و مدل عقربه‌ای گشتاور را روی صفحه مدرج نمایش می‌دهد.
چرا ترکمتر مقدار گشتاور را دقیق نشان نمی‌دهد؟
تنظیم نادرست، فرسودگی قطعات، استفاده نادرست یا خارج شدن ابزار از کالیبراسیون می‌تواند باعث خطا شود.
ترکمتر رنج ثابت بهتر است یا قابل تنظیم؟
ترکمتر رنج ثابت برای کارهای تکراری با یک مقدار گشتاور مشخص مناسب است. اما مدل قابل تنظیم برای کارهایی کاربرد دارد که به گشتاورهای متفاوت نیاز دارند.
بعد از استفاده، ترکمتر را روی چه عددی تنظیم کنیم؟
در بسیاری از ترکمترهای قابل تنظیم فنری، توصیه می‌شود پس از استفاده، تنظیم گشتاور به کمترین مقدار مجاز برسد؛ نه کمتر از محدوده مشخص‌شده توسط سازنده.
