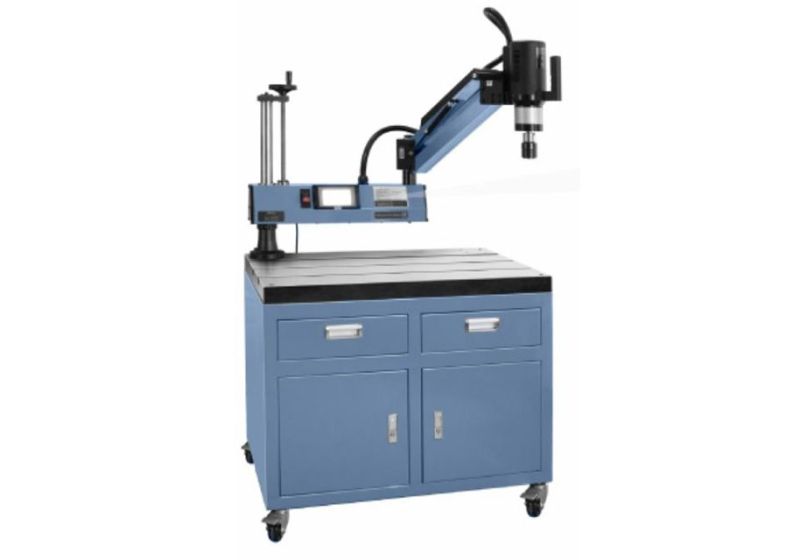

دستگاه قلاویز زن برقی رستگار صنعت
ایمنی کار با قلاویز زن برقی :
قبل از شروع کارمیز باید بر روی زمین محکم شده باشد.
دستگاه قلاویز زن برقی باید از دسترس کودکان دور باشد.
در محیط هایی که حاوی گاز مشتعل است، نباید از دستگاه قلایز زنی استفاده نشود.
همیشه قبل از کار ایمنی میز و محیط را بررسی کنید.
هنگام استفاده از دستگاه قلاویز زن برقی ازعینک ایمنی استفاده کنید.
هنگام کار با دستگاه از جواهرات و لباس های گشاد استفاده نکنید.
قبل از انجام کار موهای خود را ببندید.
هنگام روشن کردن دستگاه دستکش دست نکنید.
هنگام فعال بون موتور دست های خود را از موتور و سه نظام دور نگه دارید.
موتور ودستگاه قلاویز زن برقی حتما باید توسط متخصص تعمیر شود.
هنگام استفاده از دستگاه قلاویز زن دستان خود را از نقاط ضربه زنی دور نگهدارید.
هنگام تشخیص هرگونه آسیب، دستگاه را خاموش کنید.
نگهداری از دستگاه قلاویز زن برقی :
طبق دفترچه راهنما باید از دستگاه نگهداری کنید.
به طور مرتب دستگاه را ازنظر آسیب دیدگی، شل شدن قطعات سخت افزار یا هر چیز غیر عادی دیگر، بررسی کنید.
به طور منظم موتور وسه نظام را از آلودگی ها تمیز کنید.
خصوصیات دستگاه قلاویز زن برقی :
این دستگاه برای قلاویز زنی، سفتکاری وایجاد حفره طراحی شده است.
اجزا استاندارد قلاویز زن برقی :
لوازم جانبی اختیاری قلاویز زن برقی :
نصب قلاویز زن برقی :
از چهار پیچ M10 برای سفت کردن پایه استفاده کنید.
اگر که میز کار مخصوص را از ما خریداری نکرده اید با دریل چهار حفره پیچ بر روی یک میز که سطح نرم دارد و یا میزکار ایجاد کنید.
1.نمودار نصب پایه را در در شکل زیر ببینید.
2. پایه را در موقعیت و ارتقاع مناسب ثابت کنید.
3. پوشش شفت را محکم کنید.
نصب اجزا و قطعات اختیاری قلاویز زن برقی :
نصب کردن پیچ بالابر ( اختیاری ) :
1. پیچ بالابر را در حفره ی بازویی وارد کنید. برای تنظیم ارتفاع و قرار گیری مناسب پیچ ها چرخ دستی را بچرخانید.
2. پایه محکمی را برای متصل شدن به محور ایجاد کنید.
3. پیچ و واشر را در بالای محور محکم کنید، مطمئن شوید دستگاه به آرامی بالا و پایین میرود.
عملکرد سری دستگاه قلاویز زن برقی :
قبل از شروع کار سری دستگاه را بر روی میزکار عمود کنید.
برای تنظیم موقعیت سری دستگاه برای عمودی ویا افقی بودن، قفل پیچ ها را شل کنید.
قبل از قلاویز زنی، مطمئن شوید که قفل پیچ به خوبی محکم شده و به قطعه کاری فیکس شده است.
هنگامی که سری به موقعیت عمودی برمیگردد، به یاد داشته باشید که قفل پیچ محکم شده باشد.
گستره کاری دستگاه قلاویز زن برقی :
عملکرد دستگاه قلاویز زن برقی :
لطفا توجه داشته باشید، که هنگام استفاده از دستگاه همیشه عینک ایمنی را به چشم زده باشید و نکات مراقبتی را رعایت کنید.
هنگام کار با این دستگاه پوشیدن دستکش پیشنهاد نمیشود.
دستگاه را به منبع برق 220V / 50- 60 HZ متصل کنید. مدار با یک محافظ مدار محافظت میشود، همان طور که در عکس 5 نمایش داده شده است، در صورت خطای برق، محافظ برق باید چک شود.
احتیاط :
هنگام تعمیر این ناحیه، همیشه برق را از منبع اصلی قطع کنید.
نصب قلاویز ها :
نگهدارنده قلاویز را مناسب با سایز قلاویز استفاده کنید.
قلاویز را با فشار دادن قفل حلقه، وارد حفره کنید. مربع بالایی را داخل نگهدارنده قلاویز وارد کنید و قفل حلقه را رها کنید.
نصب نگهدارنده قلاویز :
سه نظام تعویض سریع را فشار دهید و نگهدارنده ی قلاویز را وارد کنید. نگهدارنده قلاویز را در سه نظام تعویض سریع وارد کنید. نگهدارنده را بچرخانید تا گوش ها ی نگهدارنده در موقعیت شکاف سه نظام قرار بگیرد، و قفل را فشار دهید تا در این موقعیت محکم شود. برای تغییر نگهدارنده، با فشار دادن سریع تغییر سه نظام، نگهدارنده را آزاد کنید.
خاموش و روشن کردن دستگاه قلاویز زن برقی :
همان طور که در تصویر 8 مشاهده میکنید، هنگامی که دکمه mainly switch را بزنید، دستگاه روشن می شود.
و هنگامی که دکمه O را فشار دهید، دستگاه با چند ثانیه تاخیر خاموش میشود.
عملکرد قلاویز زن برقی :
سری موتور را به صورت عمودی در بالای قطعه کارگیر قرار دهید، هیچ مانعی نباید مابین مسیرپایین نگهدارنده دستگاه باشد، در غیر این صورت باعث جلوگیری از تکمیل عملکرد قلاویز زنی با عمق مناسب رزوه میشود.
همان طور که در شکل 9 میبینید، با کلیک بر روی Enter فعالیت دستگاه شروع میشود.
همان طور که در شکل 10 میبینید، در ابتدا برای شروع فعالیت قلاویز زنی، دکمه ی FORWARD BOTTON را فشار دهید و با فشار دادن دکمه ی REVERSE BOTTON به عقب برگردانید. هنگامیکه دستگاه در حالت اتوماتیک است برای شروع قلاویز زنی ، دکمه ی Forward botton را فشار دهید، و در این حالت دیگر نیازی به فشار دادن دکمه ی Reverse botton نیست، چون به طور خودکار به عقب برمیگردد.
برای شروع فرآیند کار باید فشارکافی را اعمال کنید.
قلاویز خودرا درگیر کرده و حفره ها را دنبال می کند. هنگامی که قلاویز در میان حفره است به یاد داشته باشید که قلاویز از قسمت پایین سمت راست قطعه کاری بیرون می آید. از فاصله کافی زیر قطعه کار اطمینان حاصل کنید تا ضربه قلاویز به سطح کار خود برخورد نکند. نگهدارنده قلاویز ما با گشتاور، هنگامی که قلاویز به پایین حفره میرسد ضامن دار میشود و قلاویز را از چرخیدن باز میدارد.
روند عادی کار قلاویز زن برقی :
1. رزوه : رزوه موجود متر/اینچ است.
2. شیب رزوه : هنگامی که رزوه تایید شود، شیب استاندارد به صورت اتوماتیک ایجاد میشود.
3. حالت کاری
4. نرمال : مناسب برای رزوه های کوچک است.
5. تقویت سرعت : پارامترهای سرعت حرکت رو به جلو قلاویز زنی
6. سرعت برگشت : پارامترهای سرعت حرکت رو به عقب قلاویز
7. گشتاور : هنگامی که رزوه تایید شود، مقدار استاندارد پشتیبان گشتاور ایجاد میشود. برای کار کردن آن کافی است دکمه ی Torque protection را بزنید.
8. حساب کردن : شمردن قطعات قلاویز شده
9. عمق قلاویز زنی : پارامترهای عمق قلاویز زنی
10. دستی/اتوماتیک : تغییر دادن حالت دستی / اتوماتیک قلاویز زنی
قلاویز زنی عمیق حفره :
عمق تغذیه: پارامترها باید کمتر عمق برگشت عقب قلاویز باشد.
تشخیص هوشمند قلاویز زن :
فشار دادن دکمه Forward ، عملگر کار می کند، اگر نه دکمه یا خطوط خراب است.
فشار دادن دکمه Reverse، عملگر کار میکند، اگر نه دکمه یا خطوط خراب است.
تست A , B , Z چرخاندن دستی نگهدارنده قلاویز تابع محدوده 1 – 6 است، اگر این مقدار نباشد یا بیشتر شود کد کننده خطا میدهد.
تست U , V ,W چرخاندن دستی نگهدارنده قلاویز تابع محدوه 1- 6 است، کد نویسی خطای کار می دهد : اطلاعات قلاویز مانند سرعت، عمق، گشتاور ذخیره میشود.
عملیات محکم کردن قلاویز زن برقی :
مواد تشکیل دهنده مهره ها : مواد تشکیل دهنده مهره ها را انتخاب کنید.
سایز مهره ها : رزوه مهره ها را انتخاب کنید.
سرعت محکم کردن : سرعت محکم کردن دستگاه قلاویز زن برقی را را تنظیم کنید.
1. تنظیم گشتاور : به طور اتوماتیک مقدار گشتاور را تولید می کند.
2. زاویه برگشتی : میله گردان زاویه برگشتی
3. سرعت برگشت : سرعت چرخشی میله گردان
4. شمردن : شمردن قطعات کاری تمام شده
5. عملکرد خودکار/دستی
پارامترهای کاربر قلاویز زن برقی :
سرعت دهنده : کنترل سرعت دهنده دستگاه، مقدار کم، سرعت کمتر
جهت : جهت دستگاه قلاویز زنی در جهت عقربه ای ساعت و خلاف جهت عقربه های ساعت است.
بعد از متوقف کردن میله گردان، محور زمانی را قفل کنید.
هنگامی که گشتاور خروجی بالاتر از مقدار تنظیم شده است، مقدار پایه آن را بر روی 0.01 تنظیم کنید.
قفل خودکار: موتور از حرکت می ایستد.
کدهای خطاهای متداول دستگاه قلاویز زن برقی :
تنظیمات گشتاور نگهدارنده قلاویز :
تبدیل های گشتاور توسط کارخانه تنظیم شده است و تنظیمات نزدیک محدودیت گشتاور برای هر سایز قلاویز است. زمانی که قلاویز به ته حفره میرسد مقاومت باعث جلوگیری چرخیدن قلاویز میشود ودر نتیجه موجب بالارفتن گشتاور و درنهایت شکستگی می شود.
دو قفل در ناحیه خارج از قطر آداپتور طراحی شده است که برای متناسب نگهداشتن حلقه ضربه گیر است. این دو ناحیه اجازه میدهد برای تنظیم از نیم تا یک شکاف کامل راروی حلقه سه گانه میدهد. بیرون زدگی حلقه ضربه گیر، باید در حفره در هر دو حالت و از طریق شکاف روی حلقه وارد شود تا در تنظیم گشتاور تنظیم شده قفل شود.
ابعاد استاندارد قلاویز زن برقی :
