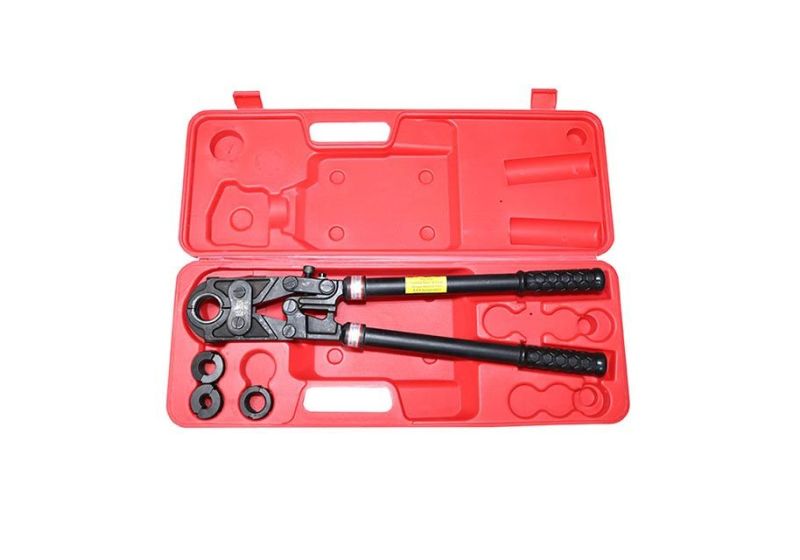

معرفی پرس لوله پنج لایه
اجزاء و قطعات پرس دستی لوله پنج لایه :
|
شماره
|
شرح
|
|
A
|
فک اصلی دوطرفه
|
|
B
|
رابط فک اصلی (عینکی دو طرفه)
|
|
C
|
پیچ خاردار فک اصلی
|
|
D
|
رابطه دو طرفه ای (تفنگی تک گل)
|
|
E
|
پیچ استحکام
|
|
F
|
رابطه دو طرفه کناری (تفنگی دو گل)
|
|
G
|
پیچ تنظیم فشار فک اصلی به دسته
|
|
H
|
پیچ فولادی رابط ها
|
|
I
|
دسته اصلی
|
|
J
|
پیچ قفل کن دو طرفه
|
|
K
|
دسته کمکی (دسته های رابط)
|
|
L
|
فک های فولادی مربوطه
|
|
p
|
واسطه دو طرفه (قفل کن)
|
نحوه کار با پرس دستی لوله پنج لایه
1- پرس را از جعبه خارج نموده و فک های فولادی را نسبت به سایز اتصال و لوله مربوطه انتخاب نمایید و بر روی فک های اصلی پرس ببندید.
2- بعد از قرار دادن فک ها، پیچ های کناری فک اصلی را بسته وتنظیم نمایید.زمانی که نقطه ابتدایی فک ها به هم رسیدند باید فاصله درون دسته در پرس مدل W از 21 الی 25 سانتی متر و در مدل A از 31 الی 36 سانتی متر می باشد.(فشار وارد حدود 15kg می باشد)
نکته : فاصله مجاز دسته در حالت کوتاه بودن دسته 21-25 سانتی متر و در حالت بلند بودن دسته31-36 سانتی متر می باشد.
اخطار : بیشتر بودن فاصله دسته ها باعث شکستن پرس و کمتر بودن آن باعث عدم آببندی اتصال می گردد.
3- در صورتی که که میزان فاصله دسته ها بیشتر یا کمتر باشد می توان توسط پبچ مغزی ( پیچ تنظیم فشارنسبت به فک (12) خیلی دقیق بوده و با چرخاندن حدود ¼ دور می توان آن را تنظیم نمود.
4- در زمانی که پیچ تنظیم (12) قفل شود میتوان پیچ (13) را سه دور باز نمود و بعد از باز کردن پیچ تنظیم آزاد خواهد شد و بعد از تنظیم پیچ قفل کن ، پیچ (13) را به حالت اولیه برگردانده و دوباره شروع به کار نمایید.
دقت در کار با پرس با پرس لوله پنج لایه دستی
1-فک دستگاه را بعد از آماده سازی کاملا باز نموده و بعد از کالیبره کردن ( برقو زدن لوله و قرار دادن اتصال با لوله) اتصال را درون فک قرار دهید.
2- حاشیه بلوتی اتصالات ( قسمت پلاستیکی) باید در لبه کناری فک پرس قرار گیرد.
3- سپس دسته های پرس را به هم نزدیک نموده تا اتصال مربوطه کاملا پرس گردد.
4-در زمان پرس باید دسته های اصلی به هم نزدیک تر شوند بصورتی که دو نقطه X و Y به هم برخورد نماید.
اخطار در پرس لوله پنج لایه
بعد از برخورد نقطه X و Y نباید فشار بیشتری به دسته های پرس وارد نمودفشار بیش از حد باعث شکستن و از بین رفتن قطعات پرس میگردد.
نحوه گاز گرفتی اتصال در هنگام پرس
در صورت پرس کردن انواع لوله و اتصالات لوله پنج لایه امکان وجود دارد که که بعضی از مواقع در هنگام پرس کردن از یک طرف لایه فلزی کمی بیرون زدگی داشته باشد و این در صورتی که میزان برامدگی در حدود 2 میلیمتر قابل قبول است .
شکستن اتصالت در هنگام پرس زدن لوله پنج لایه
در صورتی که دستگاه پرس در حد خود نباشد امکان عدم آبندی آن و یا شکستن اتصال آن وجود دارد .
کار با کدام پرس لوله پنج لایه راحت هست
تمامی پرس های لوله پنج لایه مکانیزم کارکرد آنها با یکدیگر یکی هست اما تنها تفاوت آنها بیشتر در مدل بستن فک بر روی بدنه دستگاه و نوع دسته آن هست که بعضی از مدل ها دسته آنها به صورت دسته پیچی دو تیکه و بعضی دیگر دسته کشویی تقسیم میشود .
تعمیرات پرس لوله پنج لایه
در صورتی که پرس دستی و یا پرس هیدرولیکی لوله پنج لایه شما دچار مشکل شد شما میتوانید با مراجعه به بخش تعمیرات میتوانید پرس لوله پنج لایه خود را تعمیر نمایید .
