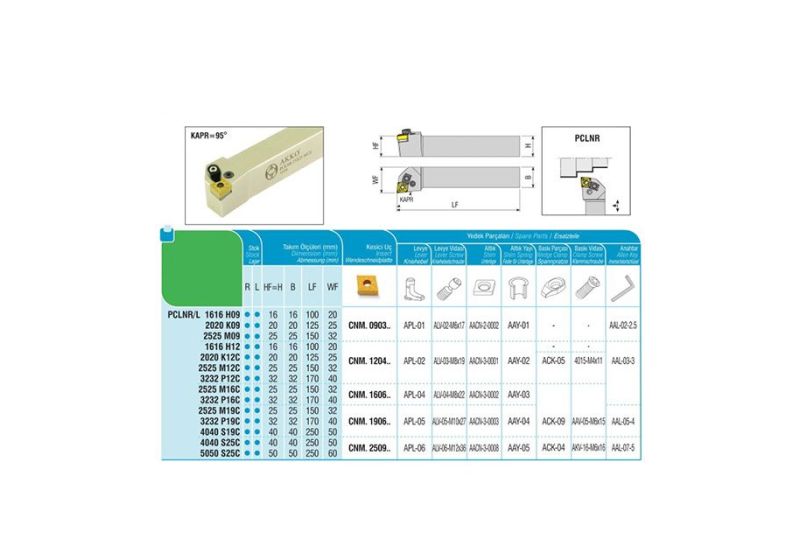

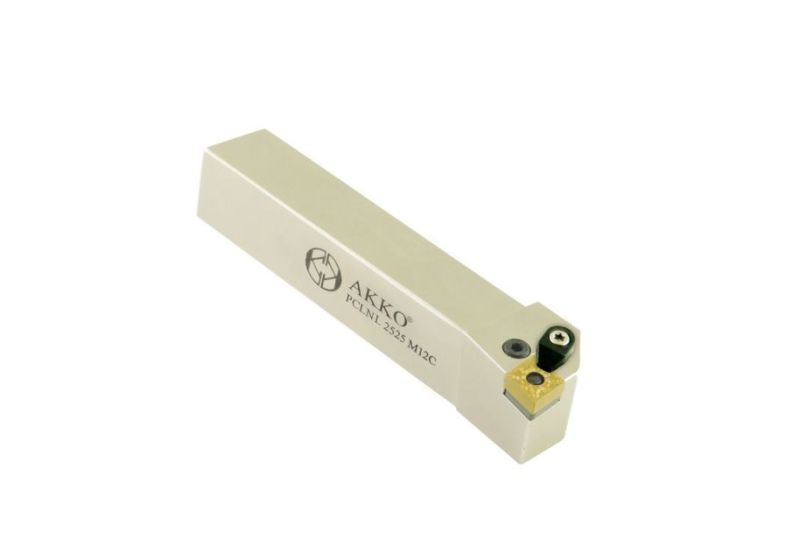

هلدر چپ تراش 25/25 میلیمتر AKKO مدل PCLNL 2525 M12C

سری هلدر الماسه خور

هلدر تراش کاری برای بستن تیغچه های تراشکاری مورد استفاده قرار می گیرد.

هلدر تراش هم به صورت الماسه خور و هم به صورت ساده می باشد.

هلدر داخل تراش در اشکال مختلف وجود دارد.

هلدر دستگاه تراش به صورت چپ تراش، راست تراش و مستقیم می باشد.

در بعضی از هلدرها از دو الماس و گاهی از یک الماس استفاده می شود.

هلدرهای تراش به هلدر رو تراش و هلدر داخل تراش تقسیم می شود.

انواع هلدرهای رو تراش براساس شکل ظاهری و ویژگی های آنها:

هلدر تراشکاری از نوع قفل چکمه ای:

• جهت مصارف عمومی کاربرد دارد.
• دارای مکانیزم نگهدارنده الماسه
• دقت بالای مغزی نگهدارنده الماسه
• قابلیت اسنفاده در ماشین های مخصوص و ماشین های NC
• دامنه وسیعی از الماسه ها در این نوع نگه دارنده قابل استفاده می باشد مانند مربعی، مثلثی، گرد و لوزی

نوع گیره مرکب جهت تراشکاری عمومی:

• مکانیزم این نوع هلدر تراش کاری تلفیقی از نوع چکمه ای می باشد.
• نیروی محافظت شده الماسه مناسب جهت کپی تراشی و تراش منقطع با قابلیت اطمینان بالا
• این نوع دستگاه هلدر تراش در سطح وسیعی از انواع الماسه قابل استفاده می باشد.
• هلدر تراش کاری جهت الماسه های سرامیکی مناسب می باشند.

هلدر کلمپی با شیب منفی:

• این نوع هلدر در تراشکاری مقطع NC استفاده می شود.
• در این نوع هلدر تراش کاری به دلیل نداشتن سوراخ، الماسه استحکام زیادی دارد
• در شرایط نامساعد کار برش های منقطع دوام می آورد.

هلدر پیچی با شیب مثبت:

• برای قطعات کوچک استفاده می شود.
• الماسه ها در استقرار با پیچ های تورکس با دوام بالا ایمنی لازم را دارند.

انواع هولدر داخل تراش از منظر شکل ظاهری و ویژگی های کاربردی آنها:

هولدر نوع گیره مرکب با شیب منفی:

• ویژگی این هولدر داخل تراش به صورت بدنه گرد، شیب منفی و نوع چکمه ای می باشد.
• حداقل قطر سوراخ این هولدر تراشکاری 32 میلیمتر می باشد.
• این هولدر تراش کاری تلفیقی از نوع چکمه ای و کلمپی می باشد.

هولدر تراشکاری با نوع قفل چکمه ای با شیب منفی:

• شیب این هولدر تراش کاری منفی، نوع چکمه ای .
• بدنه این هولدر تراش گرد می باشد.
• حداقل قطر سوراخ کردن این هولدر 40 میلمیتر می باشد.

نوع کلمپی با شیب منفی:

• حداقل قطر سوراخ 16 میلیمتر می باشد.
• این هولدر جهت سوراخ های بزرگ و کوچک استفاده می شود.
• به دلیل استقرار الماسه دارای ایمنی بالا می باشند.

هولدر پیچی با شیب مثبت:

• حداقل قطر سوراخ این هولدر تراش کاری 5.5 میلیمتر می باشد.
• دارای مکانیزم ساده ای می باشد.
• این هولدر تراش کاری زائده ای در سر نگه دارنده خود ندارد.
