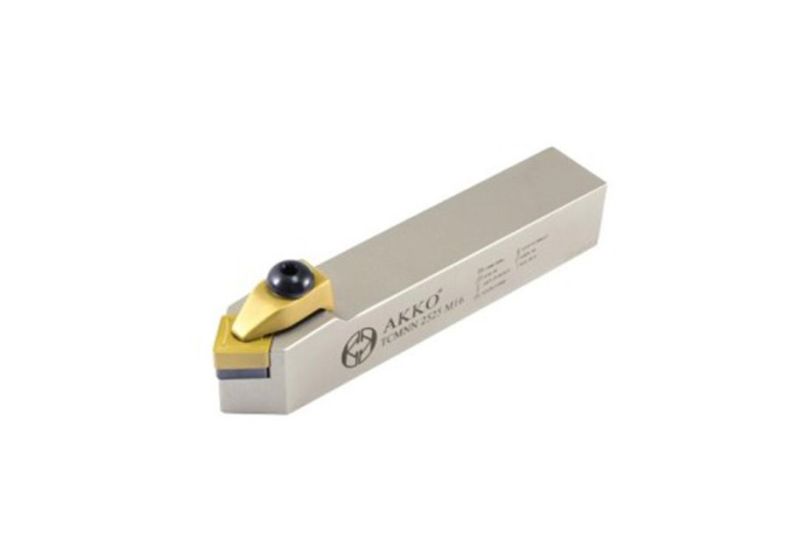

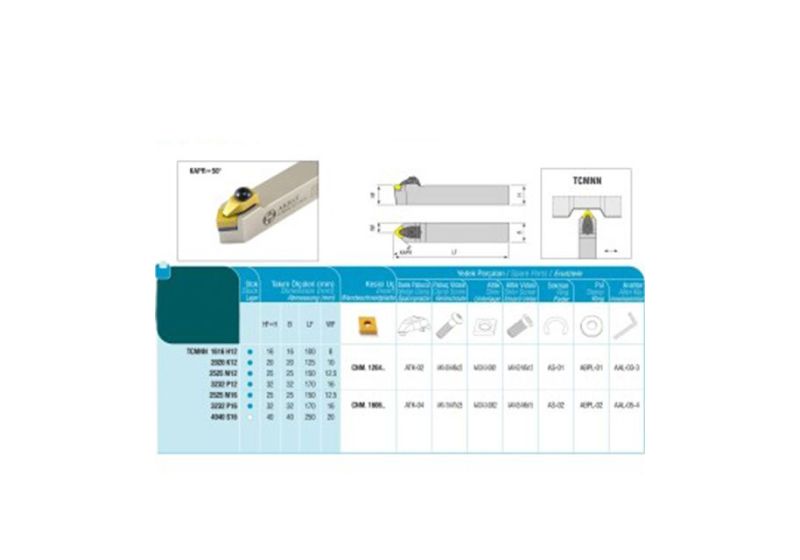

هلدر روتراش تراشکاری 25/25 میلیمتر TCMNN آکو مدل TCMNN 2525 M12

سری هلدر الماسه خور

هلدر تراش کاری برای بستن تیغچه های تراشکاری مورد استفاده قرار می گیرد.

هلدر تراش هم به صورت الماسه خور و هم به صورت ساده می باشد.

هلدر داخل تراش در اشکال مختلف وجود دارد.

هلدر دستگاه تراش به صورت چپ تراش، راست تراش و مستقیم می باشد.

در بعضی از هلدرها از دو الماس و گاهی از یک الماس استفاده می شود.

هلدرهای تراش به هلدر رو تراش و هلدر داخل تراش تقسیم می شود.

انواع هلدرهای رو تراش براساس شکل ظاهری و ویژگی های آنها:

هلدر تراشکاری از نوع قفل چکمه ای:

• جهت مصارف عمومی کاربرد دارد.
• دارای مکانیزم نگهدارنده الماسه
• دقت بالای مغزی نگهدارنده الماسه
• قابلیت اسنفاده در ماشین های مخصوص و ماشین های NC
• دامنه وسیعی از الماسه ها در این نوع نگه دارنده قابل استفاده می باشد مانند مربعی، مثلثی، گرد و لوزی

نوع گیره مرکب جهت تراشکاری عمومی:

• مکانیزم این نوع هلدر تراش کاری تلفیقی از نوع چکمه ای می باشد.
• نیروی محافظت شده الماسه مناسب جهت کپی تراشی و تراش منقطع با قابلیت اطمینان بالا
• این نوع دستگاه هلدر تراش در سطح وسیعی از انواع الماسه قابل استفاده می باشد.
• هلدر تراش کاری جهت الماسه های سرامیکی مناسب می باشند.

هلدر کلمپی با شیب منفی:

• این نوع هلدر در تراشکاری مقطع NC استفاده می شود.
• در این نوع هلدر تراش کاری به دلیل نداشتن سوراخ، الماسه استحکام زیادی دارد
• در شرایط نامساعد کار برش های منقطع دوام می آورد.

هلدر پیچی با شیب مثبت:

• برای قطعات کوچک استفاده می شود.
• الماسه ها در استقرار با پیچ های تورکس با دوام بالا ایمنی لازم را دارند.

انواع هولدر داخل تراش از منظر شکل ظاهری و ویژگی های کاربردی آنها:

هولدر نوع گیره مرکب با شیب منفی:

• ویژگی این هولدر داخل تراش به صورت بدنه گرد، شیب منفی و نوع چکمه ای می باشد.
• حداقل قطر سوراخ این هولدر تراشکاری 32 میلیمتر می باشد.
• این هولدر تراش کاری تلفیقی از نوع چکمه ای و کلمپی می باشد.

هولدر تراشکاری با نوع قفل چکمه ای با شیب منفی:

• شیب این هولدر تراش کاری منفی، نوع چکمه ای .
• بدنه این هولدر تراش گرد می باشد.
• حداقل قطر سوراخ کردن این هولدر 40 میلمیتر می باشد.

نوع کلمپی با شیب منفی:

• حداقل قطر سوراخ 16 میلیمتر می باشد.
• این هولدر جهت سوراخ های بزرگ و کوچک استفاده می شود.
• به دلیل استقرار الماسه دارای ایمنی بالا می باشند.

هولدر پیچی با شیب مثبت:

• حداقل قطر سوراخ این هولدر تراش کاری 5.5 میلیمتر می باشد.
• دارای مکانیزم ساده ای می باشد.
• این هولدر تراش کاری زائده ای در سر نگه دارنده خود ندارد.
