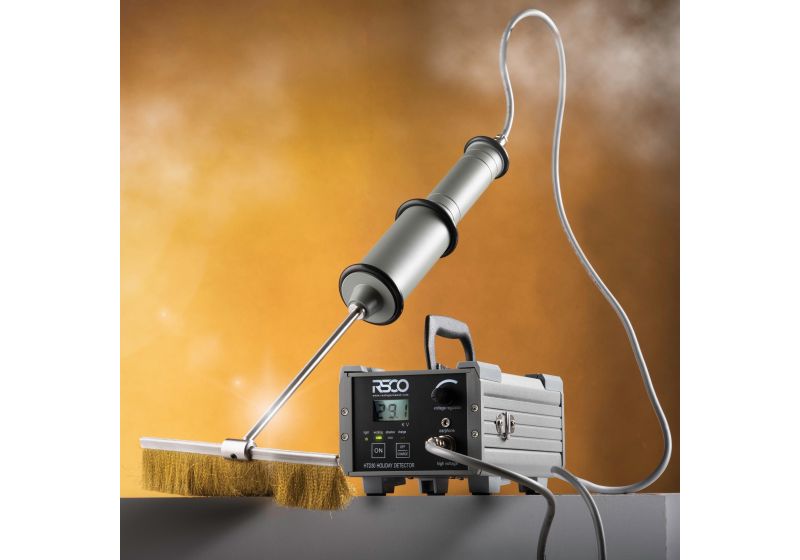

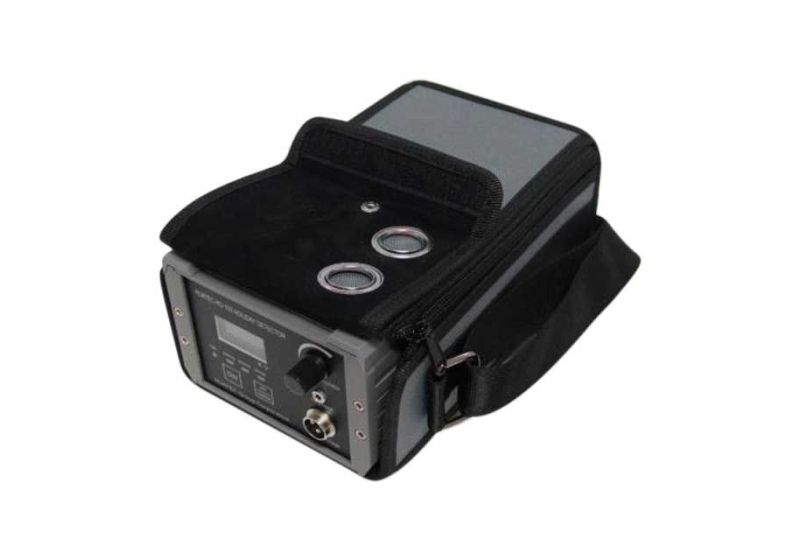

دستگاه تست هالیدی در تشخیص و مکان یابی مخرب سوراخها، نقاط خالی یا نقاط نازک در پوششهای محافظ برای محافظت در برابر خوردگی روی سطوح فلزی و بتنی (رسانا) به کار میرود .
با توجه به اینکه پوسیدگی و خوردگی یک مشکل بسیار پرهزینه و مخرب در سراسر جهان است ، تعیین روش پیشگیرانه ضروری می باشد.
برای مخازن تازه ساخته شده، خطوط لوله و سایر تاسیسات، که در آن ها باید پوشش های جلوگیری از خوردگی اعمال شود، مشخصات به طور معمول خواهد بود.
برای یک ضخامت خاص باید از یک روکش خاص استفاده کنید.
با استفاده از این دستگاه شما میتوانید صلاحیت روکش آب بندی و صحت آن را تایید نمایید.
پیمانکار میتواند با استفاده از دستگاه تست هالیدی تست اطمینان حاصل نمایید که روکش به درستی کارمیکند یا خیر .
به علاوه هزینه استفاده ازاین دستگاه مقرون به صرفه است و با استفاده از این دستگاه میتوان در هزینه های خود صرفه جویی کنید .
مشخصات دستگاه هالیدی تست :
2.1 ) محدوده اندازه گیری: 0.5 میلیمتر تا 10.0 میلیمتر (همچنین میتوان 10.0 میلیمتر اضافی را بسته به نیاز مشتری ارائه دهیم.)
2.2) ولتاژخروجی : 0.7-30 کیلوولت
2.3) نمایشگر : ارزش جریان ولتاژ در ال سی دی نمایش داده می شود .
2.4) باتری : 12ولت / 2800 میلی آمپر
2.5) قدرت مصرفی : 6 وات
2.6) نمایشگر ال سی دی : 3 بیت
2.7) نور پس زمینه
2.8) عملکردهشدار : هشدارگوشی و زنگ هشدار
2.9) به سرعت روشن شده و به صورت اتوماتیک خاموش می شود .
2.10) ابعاد: 220*130*88 میلیمتر
2.11) وزن : 2.2 کیلوگرم
3. قوانین و پیکربندی دستگاه هالیدی تست
3.1) اصل اندازه گیری
دستگاه تست هالیدی، پالس ولتاژخاصی را بر روی سطح پوشش محافظ یا رنگ، فراهم می کند.
اگر لایه محافظ ( روکش – عایق ) دارای زدگی و حفره ای باشد یا پوشش بیش از حد نازک باشد،
دستگاه جرقه می زند و با سیگنال ضربهای هشدار میدهد سپس دستگاه بوق هشدارمیزند و نقاط دارای مشکل را به اپراتور نشان می دهد.
3.2) پیکربندی دستگاه هالیدی

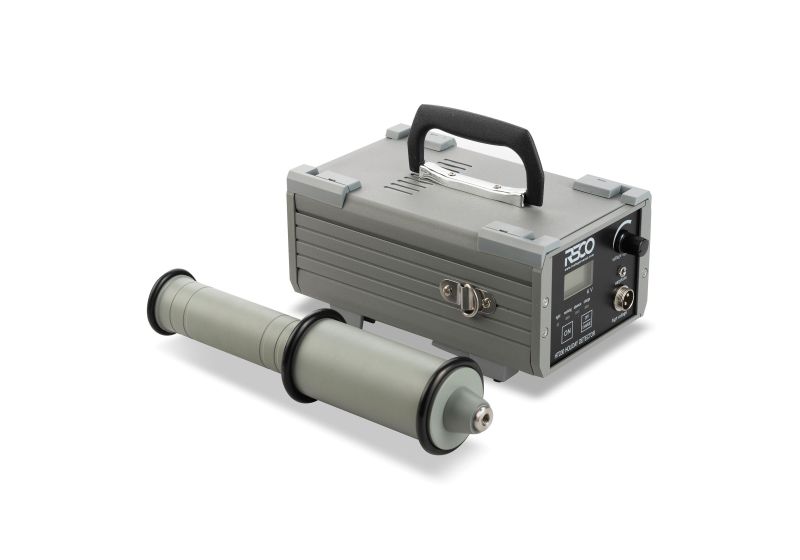

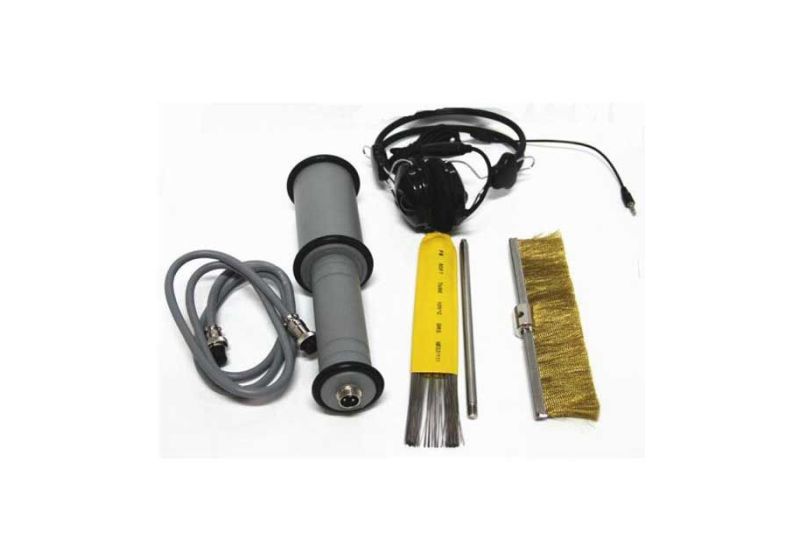

دستگاه تست هالیدی از واحد اصلی، ژنراتور ولتاژ بالا و برس های پروب تشکیل شده است.
a) نمایشگر ال سی دی
b) کنترل ولتاژ
c) سوییچ روشن
d) جک گوشی
e) نشانگر قدرت
f) نشانگرقدرت پایین
g) نشانگرشارژ
h) جستجوگراتصال ولتاژبالا
i) پنجره سنسورنور پس زمینه
j) سوییچ خاموش کردن و شارژ
k) کابین فیوز (0.75A)
l) اتصال زمین
تصویر پیکربندی
a) حفره اتصال جستجوگر
b)
ژنراتور ولتاژ بالا
c) دسته
d) کابل اتصال
e) پلاگ کابل
عملیات کارکرد با دستگاه هالیدی تست
لطفا قبل از شروع عملیات با تمامی کلیدها و کاربرد ها آشنا شوید.
a) نمایشگر ال سی دی : ارزش به معنای اطلاعات ولتاژ خروجی است .
b) کنترل ولتاژ : برای اندازه گیری ضخامت های مختلف ولتاژ را تنظیم کنید.
c) سوییچ روشن : واحد اصلی را روشن میکند .
d) جک گوشی : در زمان جرقه زدن دستگاه توسط جک گوشی بوق می زند.
e) نشانگر قدرت : در حالت روشن چراق روشن است .
f) نشانگرقدرت کم :زمانی که باتری شارژکمی دارد روشن می شود.
g) نشانگرشارژ : در زمان شارژ نشانگر روشن و پس از اتمام خاموش می شود .
h) اتصال دهنده جستجوگر ولتاژ بالا: جستجوگر را به واحد اصلی وصل می کند.
i) پنجره حسگر نور پس زمینه: هنگامی که محیط عملیات تاریک است، نور پس زمینه به طور خودکار روشن می شود.
j) کلید خاموش/ شارژ: با فشار دادن کلید به مدت 3 ثانیه دستگاه خاموش می شود. هنگام اتصال آداپتور شارژ ، حالت شارژ را فعال کنید.
k) کابین فیوز (0.75A)
l) اتصال زمین: سیم اتصال را به زمین متصل می کند.
m) متصل کننده شارژر : شارژر را متصل می کند.
n) حفره اتصال جستجوگر : برای اتصال انواع برس
o) ژنراتور ولتاژقوی
p) دسته : برای شروع عملیات دسته را نگه دارید .
q) اتصال کابل
r) پریز کابل به قسمت hمتصل می شود .
4.2راهنمای عملیات :
4.2.1) آیتم q را به آیتم R وصل کنید و به پریزآیتمH متصل کنید.
4.2.2) یکی از قسمت های پایینی رابه آیتم l وصل کرده و پایین دیگررا به نمونه اندازه گیری شده متصل کنید.
4.2.3) مدل برس مناسب را انتخاب کنید. ( به تقاضای اپراتور بستگی دارد)
4.2.4) قبل از اندازه گیری، لطفاً مطمئن شوید که دستگاه درحالت نرمال قرار دارد.
4.2.4.1) کلید سوئیچ روشن c را فشار دهید و اطمینان حاصل فرمایید که نشانگر قدرت r روشن باشد.
4.2.4.2) مورد b را تا ولتاژ مورد نیاز اندازه گیری تنظیم کنید.
4.2.4.3) سیم ارت را به لایه فلزی متصل کنید و پروب (جستجوگر) که به برس متصل است را کنارلایه فلزی نگه دارید. در یک فاصله مشخص زنگ به صدا در می آید . با افزایش تدریجی ولتاژ خروجی، فاصله ایی ایجاد میشود و جرقه دورترمی شود. در این شرایط ردیاب عادی و آماده کار است.
4.2.5) با توجه به ضخامت لایه محافظ (به جدول پیوست مراجعه کنید) ولتاژ عملیاتی مناسب را انتخاب کنید. ابتدا، لطفاً مراحل 4.2.4.1 و 4.2.4.2 انجام دهید تا مقدار ولتاژ روی LCD نمایش داده شود. سپس کلید کنترل ولتاژ را تا ولتاژ مورد نیاز تنظیم کنید. در این حالت دستگاه آماده به کار است.
4.2.6) با توجه به مواد محافظ و ضخامت متفاوت، دستگاه تست هالیدی به زمان اندازه گیری متفاوتی نیاز دارد تا ارزیابی معتبری داشته باشد.
5. دستگاه هالیدی خود را چگونه شارژ کنید :
5.1 ) قبل از شارژ، باید واحد اصلی را خاموش کنید.
شارژر را به پریز برق 220 ولت وصل کنید و سمت دیگر را به کانکتور شارژ مورد m وصل کنید. سپس، نشانگر شارژ مورد g روشن می شود.
5.2) با گذشت 8 تا 10 ساعت، شارژ کامل می شود و نشانگر شارژ مورد g به طور خودکار روشن می شود.
5.3) یاداشت:
turn outزمانی که شارژ باتری کامل شد چراق کم شدن باتری خاموش می شود .
زمانی که شارژ باتری 10 ولت یا کمتر است دستگاه را به شارژ بزنید تا از آسیب به آن جلوگیری شود .
6 ) نکات مهم در کار با هالیدی تست
)هنگامی که دستگاه تست هالیدی روشن است، اجازه ندهید برس های کاوشگر به زمین برخورد کنند. هنگام شارژ، دستگاه تست هالیدی را روشن نکنید.
6.2) اپراتورها باید با کتابچه راهنمای دستورالعمل آشنا باشند. دستورالعمل ها را به صورت گام به گام دنبال کنید.
دستگاه تست هالیدی باید در مکانی خشک و دور از هرگونه گاز تهاجمی نگهداری شود. از ضربه زدن و قرار دادن دستگاه تست هالیدی در محیط گرم خودداری کنید.
6.2.2) هنگام تعویض فیوز جدید، باید از فیوز همان مدل استفاده شود.
6.3 ) برای داشتن یک اندازهگیری خوب و درست لطفا محل اتصال زمین مناسب را انتخاب کنید.
6.3.1) برای اندازه گیری نمونه کوچک، که پوشش محافظ و مواد فلزی دارد، اپراتور باید نمونه را 200 میلی متر روی زمین با عایق خوب بلند کند.
سپس سیم ارت را به نمونه متصل کنید .
6.3.2) برای اندازه گیری نمونه بزرگتر یا نمونه سطحی، اپراتورها فقط در صورتی که نمونه با زمین برخورد کند، سیم ارت را به زمین متصل کنید.
6.4) به منظور جلوگیری از برق گرفتگی، پوشیدن دستکش لاستیکی توصیه می شود.
در زمان اندازه گیری به جستجوگرپروب و نمونه دست نزنید .
6.5) پوشش یا رنگ نمونه را در همیشه خشک نگه دارید. اگر پوشش یارنگ دارای مواد رسانا ، به عنوان مثال آب، گرد و غبار و غیره، باشد بررسی حفره دشوار است.

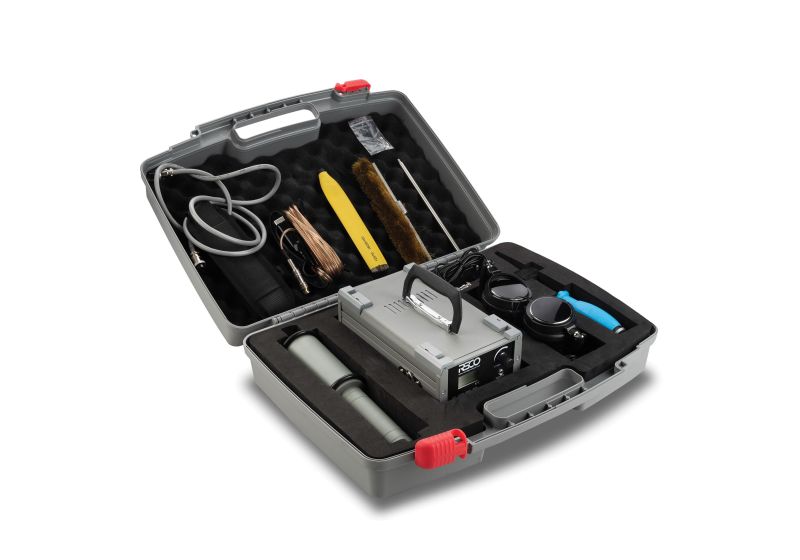

6.6)اگر از دستگاه استفاده نمی کنید، لطفاً آن را در چمدان نگهداری کنید.
اطمینان حاصل کنید که دستگاه اتصال کوتاه ندارد.
6.7) اگر برای مدت طولانی قصد استفاده از دستگاه را ندارید . تست هالیدی را قبل از استفاده به مدت 8-10 ساعت به شارژ بزنید.
جدول ضمیمه
|
پوشش محافظ
یا مواد رنگ
|
ضخامت پوشش محافظ
یا مواد رنگ
میلیمتر
|
Recommend voltage
(KV)
|
|
پوشش اپوکسی قطران زغال سنگ
|
0.2
0.4
0.6
0.8
|
4 تا 5 کیلو ولت
(یا تعریف شده توسط کاربر)
|
|
آسفالت نفتی
|
2
3
5.5
7
9
|
11
15
18
20
24
|
|
نوارهای پوشش ضد خوردگی PE
|
فرمول تجربه: V=TC * 3249
V: voltage
TC: ضخامت پوشش محافظ
|
|
روکش شیشه ایی
|
8KV~20KV کلی :
|
