دفترچه راهنمای
قیچی برقی میلگرد
این دستورالعمل ها را قبل از استفاده برای برش میلگردها با دقت بخوانید. نادیده گرفتن و بلد نبودن روش کاری مناسب می تواند باعث بروز حوادث شود. اگر در مورد هر روشی شک دارید و یا بلد نیستین، با نزدیکترین نماینده شرکت کالای خود تماس بگیرید.
فهرست
اقدامات عمومی ایمنی
اجزاء و خصوصیاتشان
روش کار
بررسی قبل از استفاده
گرم کردن
تنظیمات استاپر
برش
نقاط توجه
نگهداری و تعمیر
تمیز کردن
بررسی سطح روغن
تعویض روغن
سفت کردن پیچ
براش های کربنی
اقدامات عمومی ایمنی
استفاده
محدود کردن استفاده از متریال مواد طراحی شده
همیشه این احتمال وجود دارد که انتهای برش ممکن است پرتاب شود، به ویژه اگر طول آن کمتر از 30 سانتی متر باشد. بیشتر بودن از مقدار مشخصات متریال تعیین شده تا حد زیادی این خطر را افزایش می دهد و همچنین به ابزار آسیب می رسانند. سعی نکنید میلگردهایی را که سفت تر، ضخیم تر یا نازک تر ازآنهایی که مشخص شده را قطع کنید.
محافظ چشم
هنگام استفاده از کاتر، از عینک ایمنی، شیشه ای با شیلد جانبی یا شیلد صورت استفاده کنید.
برطرف کردن موانع ایمنی
نصب صفحه نمایش ایمنی برای محافظت از کاربران از پرتاب احتمالی قطعات انتهایی. محل ایمنی صفحه نمایش در هنگام کار در مکان و سطوح بالا، زیر میلگرد است.

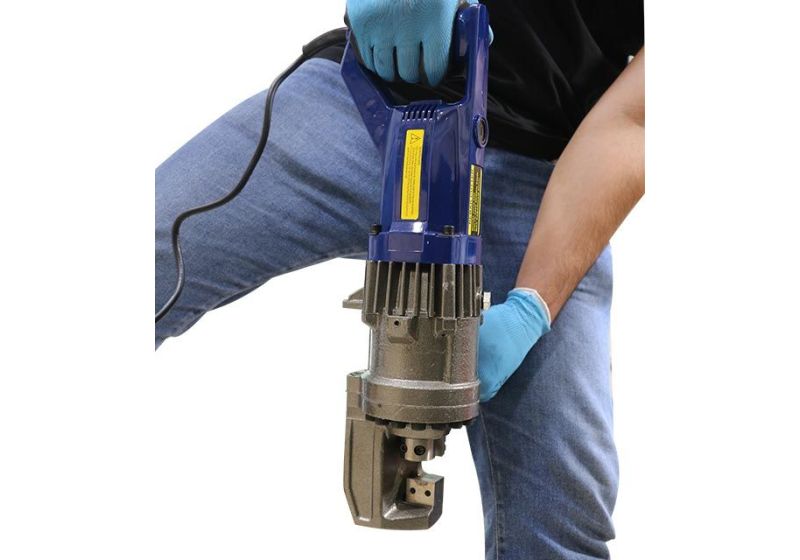

کنترل مناسب را تمرین کنید
کاتر را محکم نگهدارید و و فاصله مناسب و تعادل را حفظ کنید. هنگام کار در مکان های بالا، بیش از اندازه به دستگاه نزدیک نشوید و برای ایمنی بیشتر کاتر، با طناب ایمنی آن را به داربست ببندین. بررسی کنید که سیم برق گره نخورده باشد و از روی لبه های تیز و گرما دور باشد. قبل از استفاده از دستگاه مطمئن شوید که تمام آچارهای تنظیمی خارج شده اند.
محافظت در برابر شوک الکتریکی
برای جلوگیری از شوک الکتریکی احتمالی، دستگاه را با دست های مرطوب کنترل نکنید یا از دستگاه در باران یا مکان های مرطوب استفاده نکنید. از تمام خطوط برق، مدارهای الکتریکی و سایر خطراتی که ممکن است با آنها برخورد داشته باشید، به ویژه آنهایی که در زیر سطح قرار دارند یا در غیر این صورت از دید پنهان هستند، اگاه باشید.
از برق کشیدن دستگاه
هنگامی که دستگاه در حال استفاده نیست و یا قبل از تمیز کردن ، تنظیم کردن و یا سرویس کردن، از برق بکشید. با کشیدن سیم، دو شاخه را از پریز برق جدا نکنید. همیشه قبل از به برق زدن، سوئیچ را خاموش کنید.
مراقب محیط زیست باشید
از برش در حضور مواد قابل اشتعال (به عنوان مثال رنگ، تینر، محصولات نفتی، چسب) استفاده نکنید. کاربر باید در همه زمان ها یک نمای بدون مانع از کاتر، میلگرد و مناطق اطراف آن داشته باشد.
لباس مناسب بپوشید
از پوشیدن لباس گشاد، اشیاء آویزان یا جواهرات ، خودداری کنید. موهای بلند خود را جمع کنید. استفاده از کلاه ایمنی و چکمه های لاستیکی توصیه می شود. اگر دستکش های ایمنی استفاده می کنید، به ویژه مراقب باشید که دستکش ها در قسمت های متحرک دستگاه گیر نکنند.
بازدیدکنندگان را دور نگهدارید
تمام بازدید کنندگان را در یک فاصله امن از منطقه کار برای حفاظت از خودشان و برای جلوگیری از حواس پرتی کاربر، دور نگهدارید.
نگهداری کاتر با مراقبت
قبل از هر دفعه کار، دستگاه را بررسی کنید. کاتر بلاک ها نباید شل و یا اشتباه باشند که در اینصورت باعث آسیب به شخص میشوند. دستگیره را خشک، تمیز و بدون آغشته شدن به روغن و گریس نگهدارید. محفظه و پیستون را خالی از کثیفی و براده های آهن نگهدارید. بررسی کنید که هیچ پیچ و مهره ای شل یا گم نشده باشد. راهنمای نگهداری و تعمیر را دنبال کنید. سوئیتچ ، سیم برق، دو شاخه و یا هر کابل دیگری را، به طور مرتب بررسی کنید.
با دقت نگهداری کنید
هنگامی که از آن استفاده نمی کنید، دستگاه و لوازم جانبی آن را در مکانی خشک و همچنین افراد غیر متخصص نیستند، نگهداری کنید.

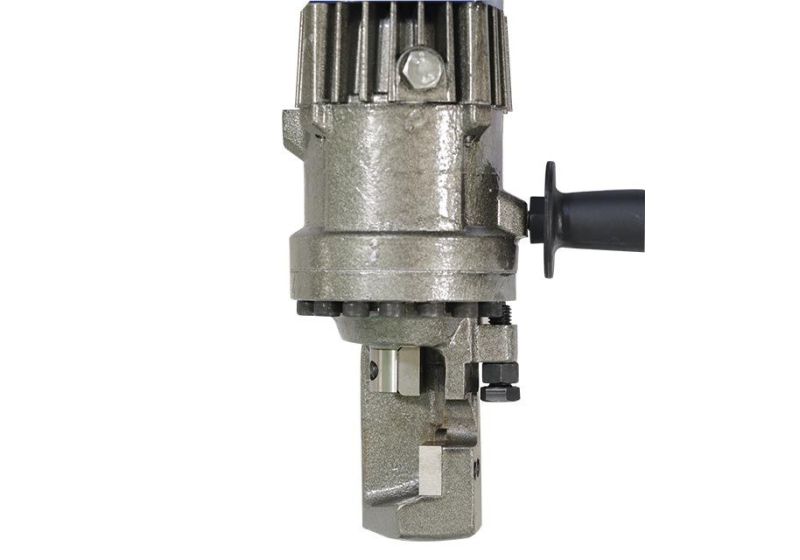

اجزاء و خصوصیاتشان
1. محفظه
2. کاتر بلاک
3. استاپر تنظیم شونده
4. دستگیره جانبی
5. سیلندر
6. پمپ
7. ورودی روغن
8. موتور
9. سوئیتچ
10. براش کربن
پارامترهای اصلی
راهنمای کاری
بررسی های قبل استفاده
1. سطح روغن را بررسی کنید.
2. شرایط کاتر بلاک و محکمی پیچ های کاتر بلاک را بررسی کنید.
احتیاط: استفاده از کاتر بلاک شل و یا آسیب دیده باعث آسیب به شخص همانند دستگاه میشود.
3. بررسی کنید که منبع تغذیه مناسب برای کاتر فراهم شده است.
احتیاط! اگر ولتاژ خیلی زیاد باشد، موتور میسوزد. و اگر خیلی کم باشد برای موتور کافی نیست و برق تولید نمی کند. هیچ وقت از جریان DC استفاده نکنید.
4. بررسی کنید که منبع تغذیه به درستی متصل است .
احتیاط! عدم تامین اتصال برق درست،ممکن است منجر به شوک الکتریکی به کاربر شود.
5. بررسی کنید که سیم برق آسیب ندیده است، و دو شاخه در جای خود گشاد نیست.
اگر قرار است از کابل سیار برق استفاده شود، اطمینان حاصل کنید که آسیب ندیده است و ضخامت مناسبی برای طول دارد.
گرم کردن
در هوای سرد، دستگاه را به مدت 30 تا 60 ثانیه گرم کنید تا روغن هیدرولیک به ویسکوزیته مناسب برسد. ماشه سوئیتچ را بکشید تا پیستون بزرگ شود و هنگامی که به طور کامل یک نیم دور را زد، آن را رها کنید. این عمل را 15 – 20 بار تکرار کنید.

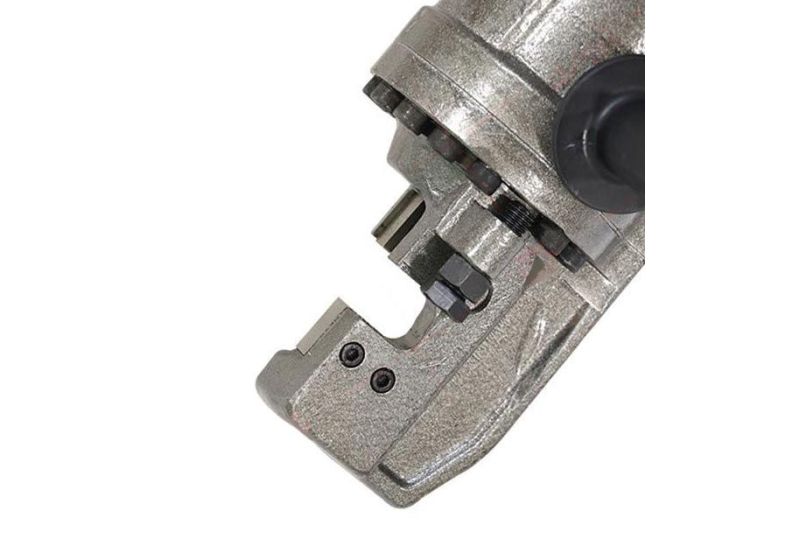

استاپر تنظیم شونده
عملکرد استاپر قابل تنظیم برای حفظ میلگرد در موقعیت صحیح در طی برش و باید به درستی برای هر اندازه میلگرد قبل از برش زدن، تنظیم شده باشد. 1. پیچ در استاپر به طور کامل موانع را برای میلگرد برمیدارد.
2. میلگرد را به طور کامل به پشتیبانی U شکل وارد کنید. مطمئن شوید که میلگرد در پایه استاپر قرار دارد.
3.میلگرد را در زاویه 90 درجه نسبت به کاتر بلاک جلویی نگهدارید. استاپر را باز کنید تا زمانیکه میلگرد را تاچ کند. پس از تنظیم ، استاپر نیاز به تنظیمات بیشتری برای برش میلگرد با سایز مشابه ندارد، اما برای سایزهای دیگر نیاز به تنظیم مجدد دارد.
احتیاط! عدم تنظیم صحیح استاپر منجر به سایش بیش از حد کاتر بلاک می شود و ممکن است باعث شود که انتهای آن طی برش پرتاب شود.
برش
1. میلگرد را بین استاپر و کاتر بلاک جلویی وارد کنید. مطمئن شوید که در جای خود در پشتیبانیU شکل نشسته است.
2. ماشه سوئیتچ را بکشید، و آن را فشرده نگهدارید تا پیستون حرکت کند و میلگرد برش بخورد. ( اگر سوئیتچ رها شود، پیستون متوقف میشود)
3. هنگامی که برش کامل شد، سوئیتچ را رها کنید. پیستون به طور اتوماتیک به عقب برمیگردد. ( توجه کنید تا زمانیکه پیستون به طور کامل عقب برنگشته است، سوئیتچ نمیتواند دوباره فعال شود)
نکات مهم
1. هنگام برش طول های کوتاه ، به طور ویژه مراقب باشید. ( 30 سانتی متر یا کمتر)
احتیاط! پرتاب شدن انتهای مواد برای تمام افراد در مجاورت آن خطرناک است. صفحه نمایش ایمنی را نصب کنید.
2. دریچه های هوا را نپوشانید.
مراقب باشید! اگر دریچه های هوا پوشش داده شود، موتور بیش از حد گرم میشود و ممکن است بسوزد.
3. اگر دمای روغن هیدرولیک بیشتر از 70 درجه شود، برق قطع میشود. در نتیجه قبل از استفاده دوباره ، آن را خنک کنید. ( به خصوص در تابستان مراقب باشید، زمانی که پمپ آلومینیومی سریعتر گرم می شود)
4. اگر افت قدرت مشاهده شد و موتور به طور غیر معمول گرم شد، براش کربن را بررسی کنید.
5. اگر که پیستون نتواند کامل به عقب برگردد، بلاک کاتر عقبی را به سمت عقب فشار دهید تا به صورت دستی پیستون را جمع کنید.
احتیاط! برای این منظور از میلگرد یا نوار فلزی مسطح استفاده کنید. هرگز بلاک کاتر را با هر بخشی از دست فشار ندهید، حتی اگر دستکش داشته باشید. هنگامی که پیستون جمع شده است، ماشه سوئیچ را به اندازه کافی طولانی بکشید تا پیستون را تا حدی جلو ببرد. دستگاه را از برق بکشید و پیستون و محفظه را از لحاظ جمع شدن براده های آهن که ممکن است پیستون را مسدود کند، بررسی کنید. بعد از تمیز کردن، پیستون هنگامی که کامل بسط پیدا کرده است، هنوز نمی تواند به طور کامل به عقب برگردد و ممکن است آسیب ببیند. دستگاه برای تعمیر پیش متخصص ماهر بفرستید.
نگهداری و تعمیر
بلاک کاتر
قبل از استفاده ، دو پیچ هر کدام از کاتر بلاک ها را از لحاظ محکم بودن، بررسی کنید. استفاده از بلاک شل باعث آسیب به خود بلاک و محفظه میشود. همچنین شرایط بلاک کاتر را هم بررسی کنید. اگر هر دو لبه برش کند شده یا خرد شده است، پیچ و مهره های نگهدارنده را خارج کنید و هر دو بلاک را بچرخانید تا دو لبه جدید آورده شود و استفاده شود. ( هر بلاک 4 لبه دارد)
هنگامی که هر 4 لبه ی آن استفاده شده است، یا اگر بلاک آسیب دیده است، هر دو بلاک را عوض کنید.
تمیز کردن
بعد از استفاده کاتر را تمیز کنید.
احتیاط! از دستکش برای محافظت از دستان خود در برابر تراشه های فلزی استفاده کنید. از تفنگ هوا استفاده نکنید، زیرا انفجار با هوا می تواند باعث ایجاد پرت کردن فلز و / یا گرد و غبار به چشم و دستگاه تنفسی شود.
1. برق دستگاه را قطع کنید.
2. تمام کثیفی ها و یا براده های فلز را پاک کنید. توجه ویژه ای به نیمه پایین پیستون داشته باشید، جایی که خاک به راحتی انباشته می شود.
بررسی میزان روغن
از انجا که کاتر ها به صورت هیدرولیکی عمل می کنند، سطح روغن باید در فواصل مکرر، ترجیحا هر روز بررسی شود. عدم حفظ روغن در سطح مناسب منجر به کاهش فشار و از دست دادن قدرت کاتر می شود.
احتیاط! روغن هیدرولیک بسیار قابل اشتعال است. از آتش و گرما آن را دور نگهدارید. در کنار آن سیگار نکشید.
احتیاط! روغن هیدرولیک ممکن است باعث التهاب چشم و پوست شود. اگر مصرف شود، باعث اسهال و استفراغ می شود.
در صورت تماس چشمی، حداقل 15 دقیقه با آب تمیز شستشو دهید و با پزشک مشورت کنید. در صورت تماس پوستی، کاملا با صابون و آب بشویید.
در صورت مصرف، بلافاصله با پزشک مشورت کنید. عمدا باعث استفراغ خود نشوید.
1. روغن باید گرم باشد اما خیلی داغ نباید بشود. دستگاه اگر سرد است، آن را گرم کنید.
2. استاپر را برای سه یا چهار برش تنظیم کنید و با توجه به اینکه دقیقا در چه نقطه یی میلگرد می خواهد شکسته شود.
3. یک قطعه کوتاهی از میلگرد را فشار دهید، اندکی قبل از شکستن، متوقف میشود. دستگاه را از برق بکشید.
4. میلگردی که تا حدودی قطع شده ، دستگاه را بچرخانید تا پلاگ ولو بالاتر باشد. ( اگر دستگاه داغ شده است، اجازه دهید خنک شود.)
5. واشر آب بندی و پلاگ ولو را خارج کنید.
احتیاط! هرگز پلاگ ولو را هنگامی که دستگاه داغ است یا روغن بیرون می اید، خارج نکنید.
6.بررسی کنید که روغن با پایین حفره درپوش تراز است. اگر سطح روغن خیلی پایین است، با روغن هیدرولیک 20 وزنه ای با خواص ضد فوم و ضد سایش بالا ببرید.
7. پس از بالا بردن، هوا را از سیستم استخراج کنید. به ارامی به کاتر از درازا شیب دهید و آن را با سطح تراز کنید. دوباره بالا بیاورید و در جهت مخالف کج کنید. این فرایند را تا زمانی که تمام هوا استخراج شود تکرار کنید.
احتیاط! کاتر نمی تواند به درستی کار کند اگر روغن حاوی حباب های هوا باشد.
8. واشر سرهم بندی و پلاگین را متصل کنید. کاتر را به برق متصل کنید.
عوض کردن روغن :
روغن هیدرولیک باید حداقل یک بار در سال تعویض شود. اگر زوتر به نظر می رسد کثیف است آن را عوض کنید.
1. برق را قطع کنید ، پلاگ ولو را خارج کنید و پک کنید. کاتر را بچرخانید و روغن را در یک ظرف مناسب خالی کنید. هنگامی که تخلیه روغن متوقف می شود، واحد را به عقب کج کنید تا روغن به دام افتاده در پیستون بتواند خارج شود. هنگامی که محفظه خالی است، دستگاه را در جهت مخالف کج کنید تا روغن باقی مانده در پیستون خالی شود.
2. از طریق منفذ تخلیه بالایی، به آرامی واحد را با روغن تازه پر کنید. درپوش را جایگزین کنید و به آرامی سفت کنید. دستگاه را به برق متصل کنید.
3. در نهایت اقدامات لازم برای بررسی سطح روغن را انجام دهید.
توجه! روغن هیدرولیک را مطابق با مقررات دور بریزید. به دریا، رودخانه، دریاچه نریزید.
محکم بودن پیچ
یک بار در هفته یا پس از هر 500 برش، محکم بودن تمام پیچ و مهره ها را بررسی کنید، به ویژه انهایی که محفظه سیلندر را ایمن می کنند. پیچ و مهره های شل منجر به از دست دادن توان خواهد شد.
براش کربن
دو براش کربن را حداقل هر دو ماه یک بار بررسی کنید. (طول عمر براش 200 ساعت است.)
توجه! براش های فرسوده منجر به از دست دادن توان می شود، باعث می شود موتور داغ شود و به طور جبران ناپذیری به کموتاتور آرمیچر آسیب میرساند.
1. دستگاه را از برق بکشید.
2. هر دو سری براش را باز کنید، براش های کربن را بیرون بکشید.
3. اگر براش ها طولشان کمتر از 6 سانتی متر است، آنها را عوض کنید
