تستر کابل شبکه چیست؟ معرفی جامع انواع، کاربردها، اجزا و راهنمای انتخاب

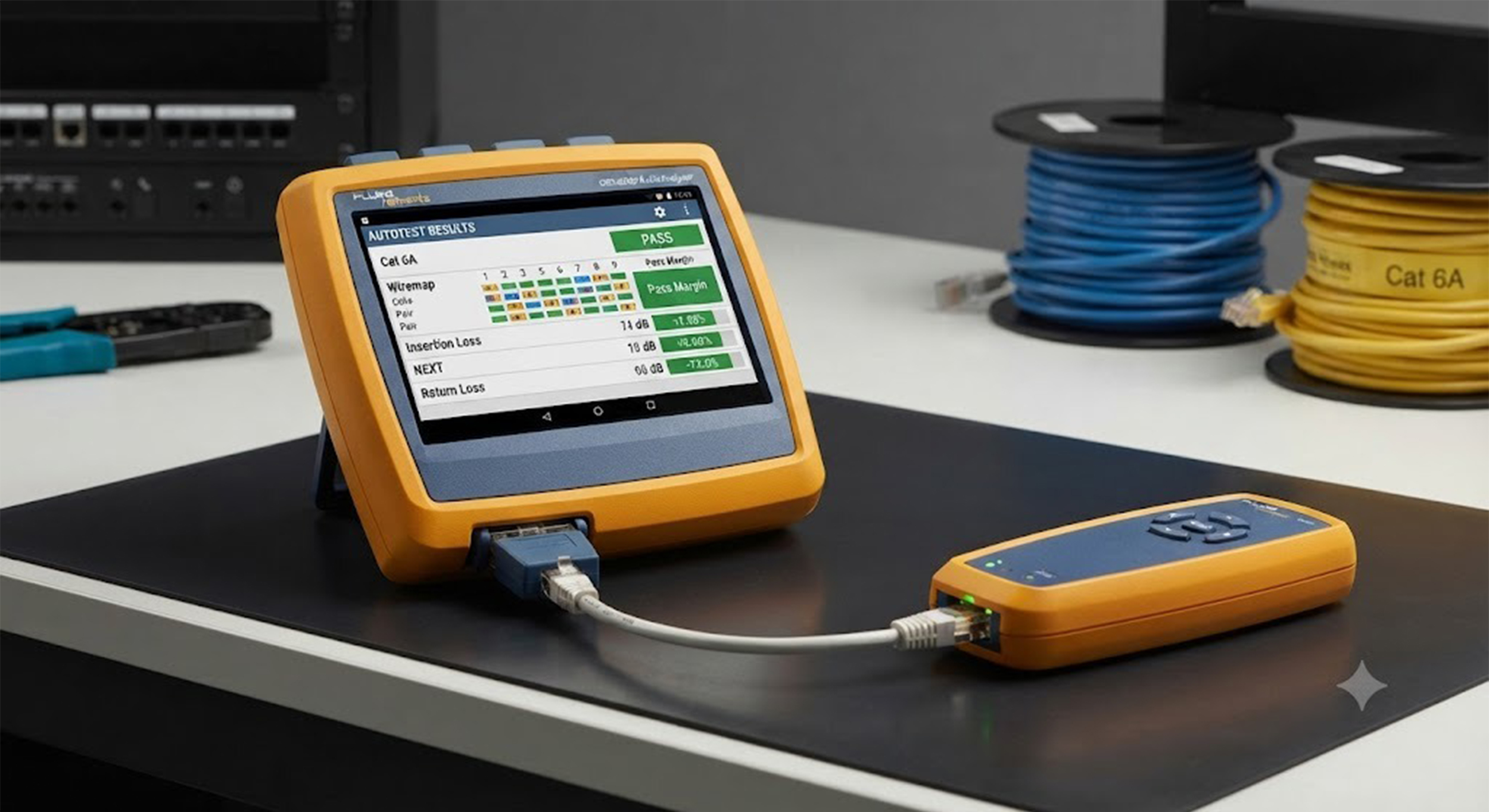

تستر کابل شبکه چیست؟

تستر کابل شبکه دستگاهی است که برای بررسی سلامت و درست بودن اتصال سیم‌های داخل کابل شبکه استفاده می‌شود. این ابزار مشکلاتی مثل قطعی سیم، جابه‌جایی ترتیب سیم‌ها، اتصال کوتاه و خرابی سوکت‌های RJ45 را تشخیص می‌دهد.

انواع تستر کابل شبکه

تسترهای کابل شبکه را می‌توان بر اساس تکنولوژی ساخت، سطح امکانات، میزان دقت تست و کاربرد دستگاه به چند دسته اصلی تقسیم کرد. هر کدام از این تسترها با توجه به نوع عملکرد، امکانات و محیط استفاده، برای نیازهای مختلف شبکه طراحی شده‌اند.

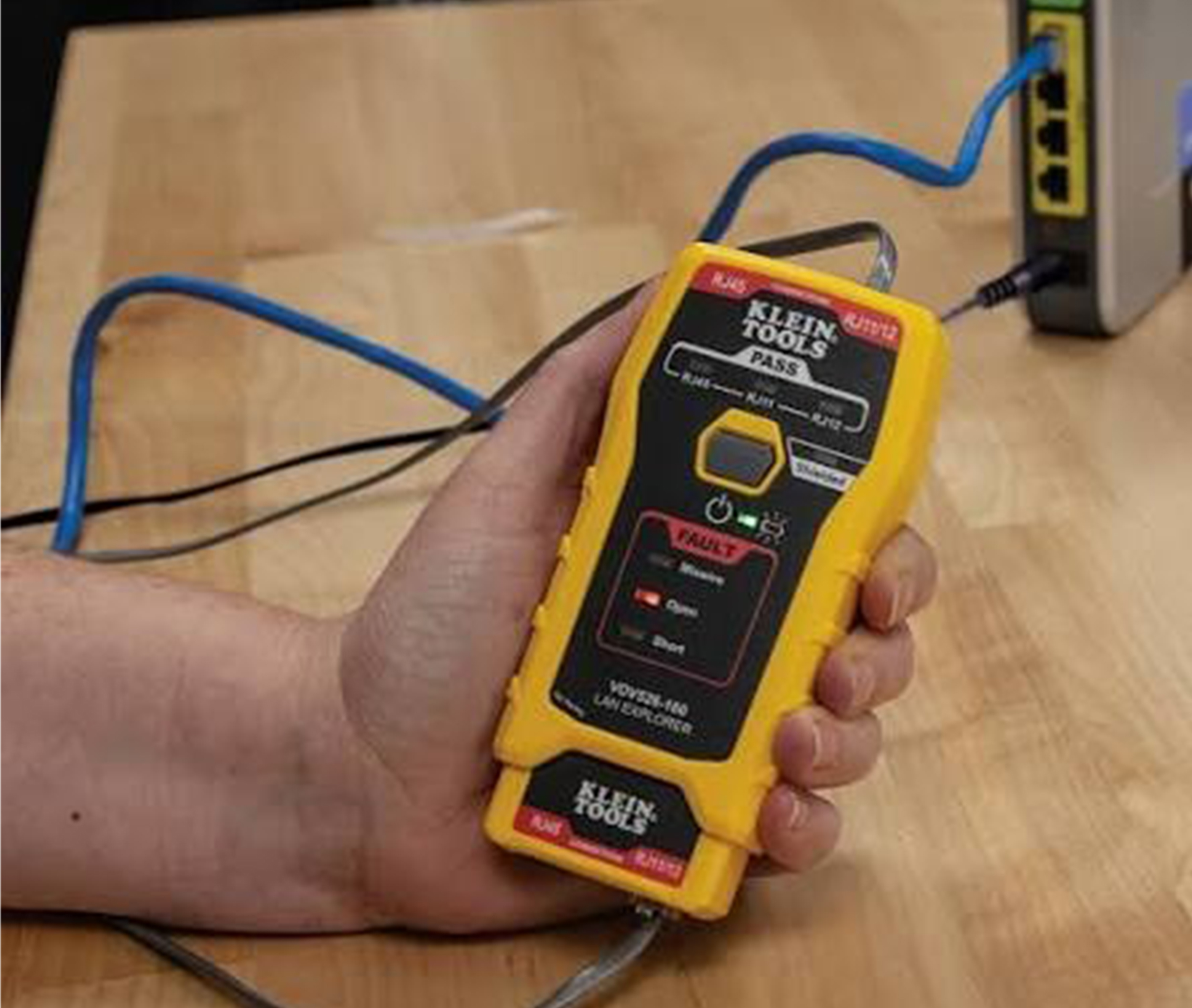

تستر ساده کابل شبکه:

ساده‌ترین نوع تستر کابل شبکه است که برای بررسی اولیه سلامت کابل استفاده می‌شود و مشکلاتی مانند قطعی، اتصال کوتاه و اشتباه در ترتیب سیم‌ها را تشخیص می‌دهد. این مدل بیشتر برای شبکه‌های خانگی، اداری و تست‌های معمولی کاربرد دارد.

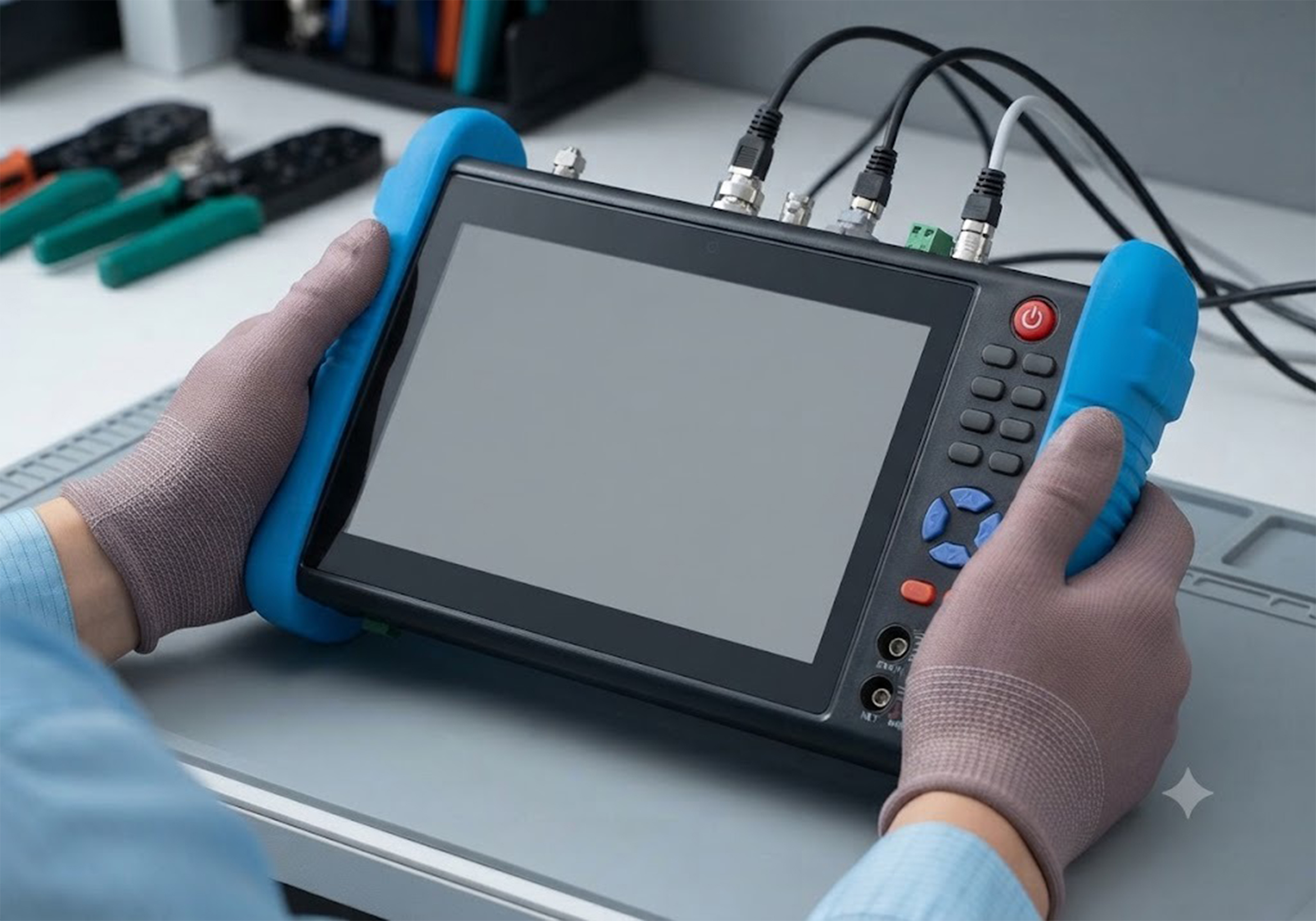

تستر دوربین مداربسته شبکه:

بر اساس کاربرد تخصصی در سیستم‌های نظارتی و نصب تجهیزات IP دسته‌بندی می‌شود و علاوه بر تست کابل، امکاناتی برای راه‌اندازی، تنظیم و عیب‌یابی دوربین‌های شبکه دارد. این نوع تستر یکی از ابزارهای کاربردی برای نصابان سیستم‌های مداربسته محسوب می‌شود. اگر قصد خرید دارید، پیشنهاد می‌کنیم مشخصات و ویژگی‌های محصول تستر دوربین مدار بسته شبکه مدل IPC-9800MOVTADHS plus را مشاهده کنید.

تستر حرفه‌ای کابل شبکه:

مدلی پیشرفته‌تر با امکانات بیشتر است که علاوه بر تست اتصال سیم‌ها، قابلیت‌هایی مانند اندازه‌گیری طول کابل و تشخیص محل خرابی را دارد. این تستر بیشتر در پروژه‌های شبکه و توسط تکنسین‌ها استفاده می‌شود.

تستر PoE کابل شبکه:

برای بررسی کابل‌ها و تجهیزات دارای قابلیت انتقال برق از طریق شبکه استفاده می‌شود و می‌تواند وضعیت برق و ارتباط داده را بررسی کند. این مدل در دوربین‌های IP، تلفن‌های VoIP و تجهیزات شبکه کاربرد دارد.

تستر و آنالایزر پیشرفته شبکه:

پیشرفته‌ترین نوع تستر است که کیفیت کابل، نویز، سرعت انتقال داده و استاندارد بودن کابل را بررسی می‌کند. این مدل بیشتر در دیتاسنترها و شبکه‌های حرفه‌ای استفاده می‌شود.

جدول مقایسه انواع تستر کابل شبکه:

تستر ساده برای بررسی اتصال اولیه کابل، تستر حرفه‌ای برای عیب‌یابی دقیق‌تر، تستر PoE برای بررسی انتقال برق و داده در تجهیزات شبکه و تسترهای پیشرفته برای تحلیل کامل کیفیت کابل و عملکرد شبکه استفاده می‌شوند. برای کسب اطلاعات بیشتر درباره تفاوت مدل‌ها و انتخاب بهترین گزینه متناسب با نیاز خود، جزئیات ارائه‌شده در جدول را بررسی کنید.

-

اجزای اصلی تستر کابل شبکه:

• واحد اصلی (Main Unit): بخش اصلی دستگاه که سیگنال تست را ارسال می‌کند و نتیجه بررسی کابل را نمایش می‌دهد.
• واحد ریموت (Remote Unit): در انتهای دیگر کابل قرار می‌گیرد و برای بررسی اتصال سیم‌ها و تست کابل‌های طولانی استفاده می‌شود.
• پورت اتصال کابل: محل اتصال کابل شبکه مانند RJ45 برای انجام فرآیند تست است.
• نمایشگر یا چراغ‌های LED: وضعیت کابل، خطاها و نتیجه تست را نمایش می‌دهد.
• کلیدهای کنترل و منبع تغذیه: برای روشن کردن دستگاه، تنظیم حالت تست و تأمین انرژی مورد نیاز تستر استفاده می‌شوند.

استانداردهای سیم‌بندی کابل شبکه:

• استاندارد T568A: ترتیب رنگ سیم‌ها در این استاندارد شامل سفید/سبز، سبز، سفید/نارنجی، آبی، سفید/آبی، نارنجی، سفید/قهوه‌ای و قهوه‌ای است.
• استاندارد T568B: رایج‌ترین استاندارد سیم‌بندی شبکه است که ترتیب رنگ آن شامل سفید/نارنجی، نارنجی، سفید/سبز، آبی، سفید/آبی، سبز، سفید/قهوه‌ای و قهوه‌ای می‌شود.

در بیشتر شبکه‌های امروزی از استاندارد T568B استفاده می‌شود، اما مهم‌ترین نکته این است که دو سر کابل از یک استاندارد یکسان پیروی کنند.

نحوه عملکرد تستر کابل شبکه:

تستر کابل شبکه با ارسال سیگنال از یک سر کابل و دریافت آن در سر دیگر، وضعیت سیم‌های داخل کابل را بررسی می‌کند. دستگاه ترتیب سیم‌ها، اتصال صحیح، قطعی، اتصال کوتاه و خطاهای سیم‌بندی را تشخیص داده و نتیجه را از طریق چراغ‌های LED یا نمایشگر به کاربر نشان می‌دهد. در مدل‌های پیشرفته‌تر، اطلاعاتی مانند طول کابل، محل خرابی، کیفیت سیگنال و وضعیت PoE نیز بررسی می‌شود.

کاربرد تستر کابل شبکه:

برای بررسی سلامت و عیب‌یابی کابل‌ها استفاده می‌شود. مهم‌ترین کاربردهای آن عبارت‌اند از:

• شرکت‌ها و سازمان‌ها: بررسی کابل‌کشی داخلی و رفع مشکلات شبکه
• مراکز داده: کنترل کیفیت کابل‌ها و مستندسازی شبکه
• سیستم‌های دوربین مداربسته: تست کابل‌های متصل به دوربین‌های IP. همانند محصول تستر دوربین مدار بسته شبکه RSCO مدل IPCT9800HDASPlus
• خانه‌های هوشمند: بررسی اتصالات شبکه داخلی
• تعمیرات شبکه: تشخیص سریع خرابی و مشکلات کابل‌ها

مزایا و معایب تستر کابل شبکه:

این ابزار با وجود کمک به تشخیص سریع خطاها و افزایش کیفیت کابل‌کشی شبکه، در برخی مدل‌ها دارای محدودیت‌هایی از نظر امکانات و دقت تست است. در جدول زیر مهم‌ترین مزایا و معایب تستر کابل شبکه بررسی شده است.

-

خطاهای رایج هنگام تست کابل شبکه:

• قطعی سیم: زمانی رخ می‌دهد که یکی از رشته‌های داخل کابل قطع باشد یا اتصال آن به سوکت به‌درستی انجام نشده باشد.
• اتصال کوتاه: در این حالت دو یا چند رشته سیم با یکدیگر تماس پیدا می‌کنند و باعث ایجاد اختلال در انتقال داده می‌شوند.
• جابه‌جایی سیم‌ها: زمانی اتفاق می‌افتد که ترتیب رنگ سیم‌ها در سوکت RJ45 مطابق استاندارد پانچ نشده باشد.
• خطای Split Pair: در این خطا زوج سیم‌ها به‌درستی در کنار یکدیگر قرار نگرفته‌اند و می‌تواند باعث کاهش کیفیت ارتباط و افزایش نویز شبکه شود.
• خرابی سوکت RJ45: گاهی مشکل از خود کابل نیست و به دلیل پانچ نامناسب یا آسیب‌دیدگی سوکت، اتصال شبکه دچار اختلال می‌شود.

عوامل موثر بر انتخاب تستر کابل شبکه:

• نوع کاربرد: خانگی، اداری، سازمانی، دوربین IP
• سطح امکانات: تست ساده، عیب‌یابی حرفه‌ای، آنالیز شبکه
• نوع کابل و تجهیزات: پشتیبانی Cat5e، Cat6، Cat7 و PoE
• دقت و سرعت تست: تشخیص سریع خطا، نتایج دقیق، کاهش زمان عیب‌یابی
• بودجه خرید: تناسب قیمت، امکانات و نیاز کاربر
• کیفیت ساخت: دوام دستگاه، دقت عملکرد، برند معتبر

قیمت تستر کابل شبکه به چه عواملی بستگی دارد؟

قیمت تستر کابل شبکه به عواملی مانند نوع دستگاه، امکانات، دقت تست، برند سازنده و قابلیت‌های جانبی بستگی دارد. مدل‌های ساده برای تست اولیه کابل قیمت پایین‌تری دارند، اما تسترهای حرفه‌ای با امکاناتی مانند تست PoE، اندازه‌گیری طول کابل، تشخیص خرابی و بررسی کیفیت سیگنال قیمت بیشتری دارند. همچنین کیفیت ساخت و کاربرد دستگاه در شبکه‌های سازمانی، دیتاسنترها و دوربین‌های IP بر قیمت آن تأثیر می‌گذارد.

جمع‌بندی تستر کابل شبکه:

تستر کابل شبکه ابزاری مهم برای نصب، بررسی و عیب‌یابی شبکه است که با تشخیص خطاهای کابل‌کشی، عملکرد صحیح تجهیزات شبکه را تضمین می‌کند. هنگام خرید تستر کابل شبکه باید به نوع کاربرد، سطح امکانات و محیط استفاده توجه کرد؛ زیرا مدل‌های ساده برای تست اولیه و مدل‌های حرفه‌ای برای پروژه‌های تخصصی، شبکه‌های سازمانی، دوربین‌های IP و تجهیزات PoE مناسب هستند.

برای خرید و دریافت مشاوره تخصصی، استعلام قیمت یا پاسخ به سوالات فنی، از طریق صفحه تماس با ما با کارشناسان رستگار صنعت در ارتباط باشید.

سوالات متداول تستر کابل شبکه (FAQ)

تستر کابل شبکه چیست و چه کاربردی دارد؟

دستگاهی برای بررسی سلامت کابل و تشخیص مشکلاتی مانند قطعی، اتصال کوتاه، جابه‌جایی سیم‌ها و خرابی سوکت RJ45 است.

بهترین تستر کابل شبکه برای خرید کدام است؟

انتخاب بهترین تستر به نوع نیاز بستگی دارد؛ مدل‌های ساده برای تست اولیه و مدل‌های حرفه‌ای برای پروژه‌های تخصصی مناسب هستند.

تفاوت تستر کابل شبکه ساده و حرفه‌ای چیست؟

مدل ساده برای تست اتصال و خطاهای اولیه استفاده می‌شود، اما مدل حرفه‌ای امکاناتی مانند اندازه‌گیری طول کابل و تشخیص محل خرابی دارد.

تستر PoE چیست و چه کاربردی دارد؟

تستر PoE برای بررسی انتقال برق و داده در کابل‌های شبکه استفاده می‌شود و در دوربین‌های IP، تلفن VoIP و تجهیزات شبکه کاربرد دارد.

آیا تستر کابل شبکه برای دوربین IP مناسب است؟

بله، تسترهای مخصوص دوربین IP علاوه بر تست کابل، امکان بررسی ارتباط و عیب‌یابی تجهیزات تحت شبکه را فراهم می‌کنند.

تستر کابل شبکه چه خطاهایی را تشخیص می‌دهد؟

خطاهایی مانند قطعی سیم، اتصال کوتاه، جابه‌جایی سیم‌ها، خطای Split Pair و مشکلات سوکت RJ45 را تشخیص می‌دهد.

هنگام خرید تستر کابل شبکه به چه نکاتی توجه کنیم؟

هنگام خرید باید به نوع کاربرد، امکانات، پشتیبانی از کابل‌های Cat5e، Cat6، Cat7، قابلیت PoE، دقت و کیفیت ساخت توجه کرد.

چگونه با تستر کابل شبکه خرابی کابل را پیدا کنیم؟

با اتصال دو سر کابل به تستر، دستگاه وضعیت سیم‌ها را بررسی کرده و خطاهایی مانند قطعی، اتصال کوتاه و اشتباه در سیم‌بندی را نمایش می‌دهد.
