جک پنوماتیک چیست؟ معرفی انواع، نحوه عملکرد، کاربرد و راهنمای انتخاب

جک پنوماتیک (جک بادی) چیست؟

جک پنوماتیک یا جک بادی ابزاری است که با استفاده از هوای فشرده، نیروی لازم برای ایجاد حرکت خطی و جابه‌جایی بار را تولید می‌کند. در این سیستم، هوای فشرده وارد محفظه جک شده و با اعمال فشار به پیستون یا بخش متحرک، نیروی مکانیکی ایجاد می‌کند.

جک پنوماتیک با نام‌هایی مانند سیلندر پنوماتیک، سیلندر بادی، جک هوای فشرده، Pneumatic Cylinder و Air Cylinder نیز شناخته می‌شود.

جک پنوماتیک چگونه کار می‌کند؟

جک بادی با تبدیل انرژی هوای فشرده به نیروی مکانیکی کار می‌کند. هوای فشرده از طریق پورت ورودی وارد محفظه جک شده و به سطح پیستون فشار وارد می‌کند. این فشار باعث حرکت پیستون و میله پیستون شده و حرکت خطی ایجادشده به قطعه یا مکانیزم متصل منتقل می‌شود. در مدل‌های یک‌طرفه، هوای فشرده پیستون را در یک جهت حرکت می‌دهد و بازگشت آن معمولاً به کمک فنر یا نیروی خارجی انجام می‌شود؛ در مدل‌های دوطرفه، هوای فشرده برای حرکت رفت و برگشت پیستون مورد استفاده قرار می‌گیرد.

انواع جک پنوماتیک (جک بادی)

جک‌های پنوماتیک و بادی را می‌توان بر اساس ساختار، نحوه عملکرد و نوع کاربرد دسته‌بندی کرد. در ادامه هر یک از این مدل‌ها را به‌ صورت کامل از نظر ساختار، نحوه عملکرد، کاربردها و ویژگی‌های اصلی بررسی خواهیم کرد.

جک پنوماتیک پیستونی:

جک پنوماتیک پیستونی رایج‌ترین ساختار جک‌های پنوماتیک است و از بخش‌هایی مانند محفظه، پیستون و میله پیستون تشکیل می‌شود. ورود هوای فشرده به محفظه باعث اعمال نیرو به پیستون و ایجاد حرکت خطی می‌شود. این مدل در تجهیزات صنعتی، ماشین‌آلات و سیستم‌های اتوماسیون کاربرد گسترده‌ای دارد.

جک پنوماتیک بالشتی:

از یک بدنه انعطاف‌پذیر تشکیل شده است که با ورود هوای فشرده تغییر شکل داده و نیروی مکانیکی ایجاد می‌کند. این نوع جک در برخی کاربردهای بالابری، جابه‌جایی و جذب ارتعاش مورد استفاده قرار می‌گیرد و به دلیل ساختار انعطاف‌پذیر، با جک‌های پیستونی معمولی تفاوت دارد.

جک پنوماتیک تلسکوپی:

از چند مرحله یا بخش تو‌در‌تو تشکیل شده است که هنگام ورود هوای فشرده به‌صورت مرحله‌ای باز می‌شوند. مهم‌ترین مزیت این ساختار، ایجاد کورس حرکتی بلند در مقایسه با طول جمع‌شده جک است. این مدل برای کاربردهایی که فضای نصب محدود اما طول حرکت موردنیاز زیاد است، مناسب است. جک‌های تلسکوپی می‌توانند به‌صورت یک‌طرفه یا دوطرفه طراحی شوند. برای مشاهده مشخصات محصول جک  پنوماتیک تلسکوپی مدل PFJ8630 می‌توانید صفحه محصول را بررسی کنید.

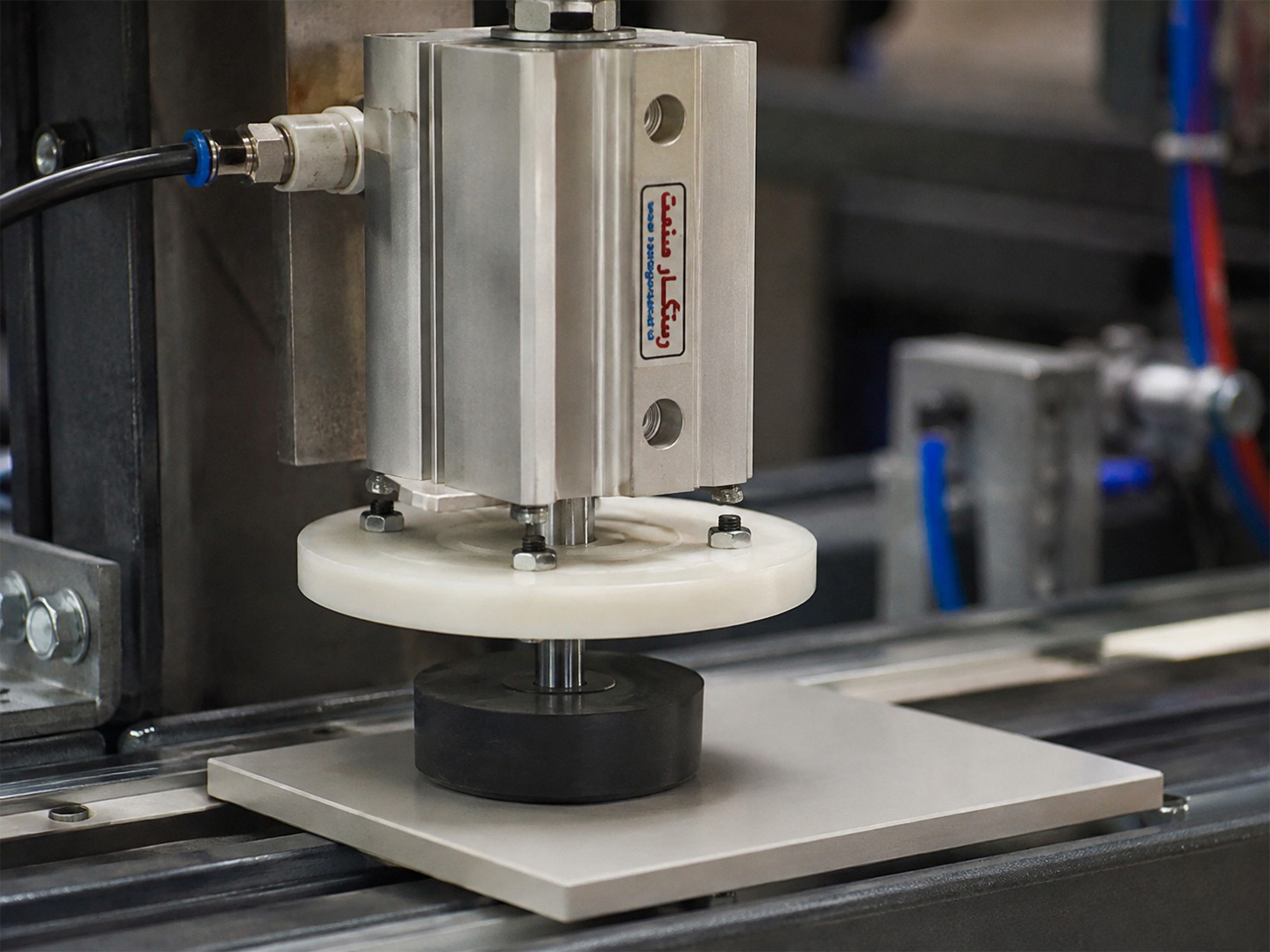

جک پنوماتیک کامپکت:

با بدنه کوتاه و طراحی جمع‌وجور ساخته می‌شود و برای ماشین‌آلات و سیستم‌هایی که فضای نصب محدودی دارند کاربرد دارد. این جک‌ها معمولاً برای حرکت‌های خطی کوتاه، کلمپ کردن، فشار دادن، جابه‌جایی و موقعیت‌دهی قطعات استفاده می‌شوند.

جک پنوماتیک یک‌ طرفه:

جک پنوماتیک یک‌ طرفه، هوای فشرده برای حرکت پیستون در یک جهت استفاده می‌شود و بازگشت پیستون معمولاً توسط فنر یا نیروی خارجی انجام می‌گیرد. این ساختار برای کاربردهایی مناسب است که اعمال نیرو فقط در یک جهت موردنیاز باشد و می‌تواند نسبت به مدل دوطرفه مصرف هوای کمتری داشته باشد.

جک پنوماتیک دو طرفه:

جک پنوماتیک دو طرفه، هوای فشرده برای حرکت پیستون در هر دو جهت رفت و برگشت استفاده می‌شود. این ساختار امکان کنترل بهتر حرکت و اعمال نیرو در هر دو جهت را فراهم می‌کند و به همین دلیل در سیستم‌های اتوماسیون صنعتی، خطوط تولید و ماشین‌آلات کاربرد گسترده‌ای دارد.

جک بادی خودرو:

جک بادی خودرو برای بلند کردن وسایل نقلیه در عملیات تعمیر و سرویس مورد استفاده قرار می‌گیرد. استفاده از هوای فشرده باعث می‌شود فرآیند بلند کردن خودرو نسبت به بسیاری از جک‌های دستی سریع‌تر انجام شود.

جک سوسماری بادی:

دارای ساختار افقی و چرخ‌دار است و برای قرارگیری آسان زیر خودرو طراحی شده است. این مدل بیشتر در تعمیرگاه‌ها و مراکز خدمات خودرو استفاده می‌شود و به دلیل قابلیت جابه‌جایی، برای سرویس‌های روزانه گزینه مناسبی محسوب می‌شود. برای مشاهده مشخصات محصول جک سوسماری بادی مدل TQ22001 می‌توانید صفحه محصول را بررسی کنید.

جک بطری بادی:

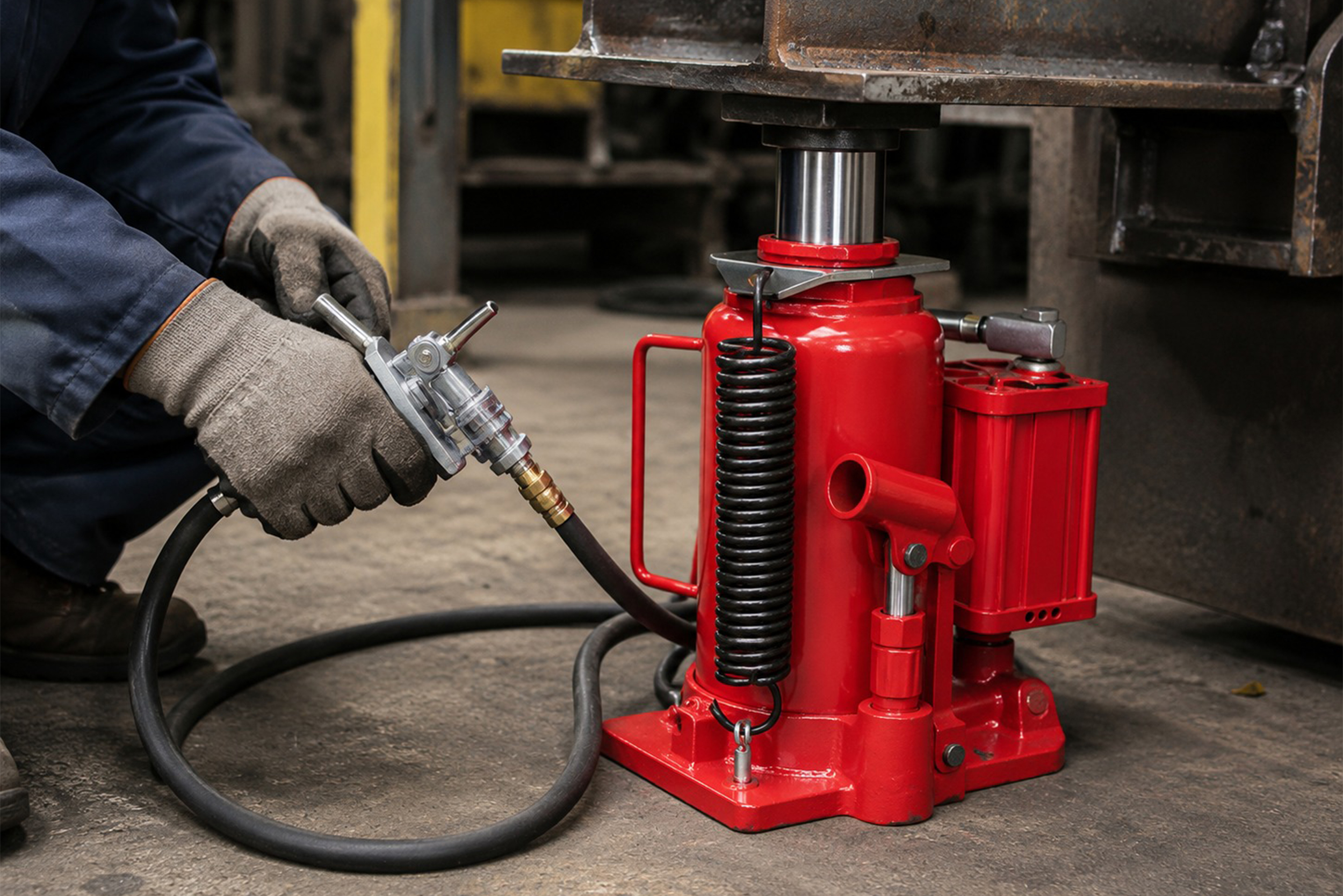

دارای ساختار عمودی و جمع‌وجور است و برای بلند کردن بارهای سنگین مورد استفاده قرار می‌گیرد. این مدل به‌خصوص در تعمیرات خودروهای سنگین و کاربردهایی که ظرفیت بالابری بیشتری موردنیاز است، کاربرد دارد. برای مشاهده مشخصات محصول جک بطری بادی مدل TRQ05002 می‌توانید صفحه محصول را بررسی کنید.

جک بادی ماشین سنگین:

جک بادی ماشین سنگین برای بلند کردن وسایل نقلیه‌ای مانند کامیون و اتوبوس طراحی شده است. این مدل‌ها معمولاً ظرفیت بالابری بیشتری دارند و برای استفاده در تعمیرگاه‌های خودروهای سنگین و مراکز خدماتی مناسب هستند.

جک بادی تعمیرگاهی:

جک بادی تعمیرگاهی برای استفاده در تعمیرگاه‌های خودرو و انجام عملیات سرویس و تعمیر طراحی شده است. سرعت مناسب عملکرد و استفاده از هوای فشرده باعث می‌شود فرآیند بلند کردن خودرو و دسترسی به بخش‌های زیرین آن آسان‌تر شود.

جک بالابر بادی:

جک بالابر بادی برای ایجاد نیروی بالابری در برخی تجهیزات صنعتی و کارگاهی استفاده می‌شود. این مدل می‌تواند در کاربردهایی که به حرکت عمودی، بلند کردن یا جابه‌جایی کنترل‌شده تجهیزات نیاز است، مورد استفاده قرار گیرد. برای مشاهده مشخصات محصول جک بالابر بادی مدل TRE64007C می‌توانید صفحه محصول را بررسی کنید.

جدول مقایسه انواع جک پنوماتیک:

در جدول زیر، انواع جک پنوماتیک (جک بادی) را از نظر معیار دسته‌بندی، ویژگی‌های اصلی، کاربرد، مزایا و معایب با یکدیگر مقایسه کرده‌ایم تا انتخاب مدل مناسب بر اساس نیاز کاری آسان‌تر شود.

-

اجزای جک پنوماتیک و جنس آن‌ها:

جک پنوماتیک از مجموعه‌ای از قطعات تشکیل شده است که هرکدام با توجه به وظیفه، میزان فشار، سایش و شرایط کاری از متریال متفاوتی ساخته می‌شوند. در جدول زیر، اجزای اصلی جک پنوماتیک، جنس رایج هر قطعه و نقش آن در عملکرد دستگاه بررسی شده است.

-

مشخصات فنی جک پنوماتیک:

• قطر پیستون: یکی از عوامل اصلی تعیین‌کننده نیروی خروجی جک است.
• کورس: میزان مسافتی است که پیستون یا میله پیستون می‌تواند حرکت کند.
• فشار کاری: محدوده فشاری است که جک برای عملکرد صحیح به آن نیاز دارد.
• نیروی خروجی: میزان نیروی قابل ایجاد توسط جک در فشار مشخص را نشان می‌دهد.
• سرعت حرکت: سرعت رفت و برگشت پیستون را مشخص می‌کند و به فشار و دبی هوای ورودی نیز وابسته است.
• نوع عملکرد: جک می‌تواند یک‌ طرفه یا دو طرفه باشد و انتخاب آن به نوع حرکت موردنیاز بستگی دارد.
• نوع نصب: نحوه اتصال جک به دستگاه باید با فضای نصب و ساختار ماشین هماهنگ باشد.

کمپرسور مناسب جک پنوماتیک:

جک پنوماتیک برای عملکرد به هوای فشرده نیاز دارد؛ بنابراین کمپرسور باید بتواند فشار و دبی هوای مورد نیاز جک را تأمین کند. ظرفیت مورد نیاز کمپرسور به تعداد جک‌ها، دفعات استفاده، سرعت مورد نیاز و مصرف هوای هر جک بستگی دارد. در سیستم‌هایی که چند جک به‌ صورت هم‌ زمان کار می‌کنند، باید مجموع مصرف هوا و ظرفیت واقعی سیستم هوای فشرده در نظر گرفته شود. همچنین استفاده از فیلتر و رگلاتور مناسب می‌تواند به تأمین هوای تمیز و کنترل فشار ورودی کمک کند.

نکات مهم در نصب جک پنوماتیک:

• جک باید در راستای صحیح حرکت نصب شود.
• اتصالات و شیلنگ‌های پنوماتیکی باید متناسب با فشار کاری انتخاب شوند.
• از اعمال بار جانبی غیرمجاز به میله پیستون جلوگیری شود.
• فشار هوای ورودی باید مطابق محدوده توصیه‌شده سازنده باشد.
• پیش از راه‌اندازی، اتصالات از نظر نشتی و استحکام بررسی شوند.
• فضای کافی برای حرکت کامل پیستون و میله آن در نظر گرفته شود.

کاربردهای جک پنوماتیک:

• اتوماسیون صنعتی: برای حرکت دادن، هل دادن، کشیدن و موقعیت‌دهی قطعات در ماشین‌آلات و خطوط تولید.
• خطوط مونتاژ: برای جابه‌جایی و قرار دادن قطعات و انجام حرکات تکراری با سرعت مناسب.
• کلمپ و نگهداری قطعات: برای ثابت نگه داشتن قطعات هنگام سوراخ‌کاری، برش، مونتاژ و سایر فرآیندهای تولید.
• تجهیزات تعمیر گاهی: برای بلند کردن خودرو و تسهیل دسترسی به بخش‌های مختلف آن در عملیات تعمیر و سرویس.
• خودروهای سنگین: جک‌های بادی با ظرفیت مناسب برای بلند کردن کامیون، اتوبوس و سایر وسایل نقلیه سنگین استفاده می‌شوند.
• ماشین‌آلات صنعتی: برای ایجاد حرکت خطی و انجام عملیات فشار دادن، کشیدن، انتقال و جابه‌جایی قطعات.
• سیستم‌های جابه‌جایی: برای حرکت دادن قطعات در مسیرهای مشخص و انجام عملیات تکراری در خطوط تولید.

مزایا و معایب جک پنوماتیک:

در جدول زیر، مهم‌ترین مزایا و معایب جک پنوماتیک از نظر عملکرد، سرعت، ساختار، نیاز به تجهیزات جانبی و شرایط استفاده مقایسه شده است تا نقاط قوت و محدودیت‌های این تجهیزات بهتر مشخص شود.

-

نکات ایمنی هنگام استفاده از جک پنوماتیک:

• ظرفیت مجاز جک را بیشتر از مقدار تعیین‌ شده توسط سازنده نکنید.
• جک را روی سطح ناپایدار یا شیب‌دار قرار ندهید.
• پیش از بلند کردن بار، محل قرارگیری جک را بررسی کنید.
• از شیلنگ‌ها و اتصالات سالم و مناسب استفاده کنید.
• در زمان تعمیر خودرو، از پایه‌های نگهدارنده مناسب استفاده کنید.
• از قرار دادن دست یا بدن در نقاط خطرناک هنگام حرکت جک خودداری کنید.

نگهداری جک پنوماتیک:

• بررسی نشتی: شیلنگ‌ها، اتصالات و آب‌بندی‌ها به‌ صورت دوره‌ای بررسی شوند.
• کنترل میله پیستون: سطح میله باید تمیز و عاری از آسیب یا خوردگی باشد.
• بررسی کیفیت هوا: از ورود آب و آلودگی به داخل سیستم جلوگیری شود.
• کنترل فشار: فشار کاری سیستم باید در محدوده مجاز جک قرار داشته باشد.
• بررسی آب‌بندی: خرابی سیل‌ها می‌تواند باعث نشتی و کاهش نیروی جک شود.

مشکلات رایج جک پنوماتیک:

• کاهش نیروی جک: معمولاً به دلیل پایین بودن فشار هوا، نشتی در اتصالات یا خرابی آب‌بندی‌ها ایجاد می‌شود.
• حرکت کند پیستون: گرفتگی مسیر هوا، دبی ناکافی، تنظیم نامناسب شیر کنترل سرعت یا افزایش بار می‌تواند باعث کاهش سرعت حرکت جک شود.
• حرکت ناپایدار یا ضربه‌ای: وجود رطوبت و آلودگی در سیستم، تنظیم نامناسب جریان هوا یا بارگذاری نامناسب می‌تواند حرکت پیستون را ناپایدار کند.
• نشتی هوا: خرابی سیل‌ها، شل شدن اتصالات یا آسیب‌دیدگی شیلنگ‌ها از دلایل رایج نشتی در سیستم پنوماتیک هستند.
• برنگشتن پیستون: در جک‌های یک‌ طرفه، خرابی یا ضعف فنر و وجود اصطکاک زیاد می‌تواند مانع بازگشت صحیح پیستون شود.
• گیر کردن پیستون: ورود آلودگی، آسیب دیدن میله پیستون، نصب نامناسب یا اعمال بار جانبی می‌تواند باعث گیرکردن یا سخت شدن حرکت پیستون شود.
• صدای غیر عادی: صدای غیر معمول ممکن است در اثر نشتی هوا، فرسودگی قطعات داخلی، روانکاری نامناسب یا نصب نادرست ایجاد شود.
• کاهش دقت حرکت: تغییرات فشار، بارگذاری نامناسب یا مشکلات مربوط به شیرهای کنترل می‌تواند باعث کاهش دقت موقعیت جک شود.

عوامل مؤثر بر انتخاب جک پنوماتیک:

• ظرفیت و نیروی مورد نیاز: جک باید توان ایجاد نیروی کافی برای جابه‌جایی بار را داشته باشد.
• کورس حرکتی: طول حرکت موردنیاز باید با کورس جک مطابقت داشته باشد.
• فشار هوای موجود: فشار سیستم باید با محدوده کاری جک سازگار باشد.
• فضای نصب: در فضاهای محدود، مدل‌های کامپکت می‌توانند گزینه مناسب‌تری باشند.
• نوع حرکت: برای حرکت تحت فشار در یک جهت، مدل یک‌ طرفه و برای کنترل رفت و برگشت، مدل دو طرفه مناسب‌تر است.
• تعداد سیکل کاری: در کاربردهای پرتکرار باید جکی با مشخصات مناسب برای سیکل کاری انتخاب شود.
• شرایط محیطی: دما، گردوغبار، رطوبت و شرایط محیط کار باید هنگام انتخاب در نظر گرفته شوند.

جمع‌بندی جک پنوماتیک:

جک پنوماتیک (جک بادی) با استفاده از هوای فشرده، امکان ایجاد حرکت سریع، یکنواخت و قابل‌کنترل را فراهم می‌کنند و می‌توانند به افزایش سرعت عملیات، کاهش زمان انجام فرآیندها، بهبود دقت حرکات و کاهش نیاز به نیروی انسانی کمک کنند. ساختار نسبتاً ساده و عملکرد سریع این تجهیزات نیز باعث شده است که در بسیاری از فرآیندهای مکانیکی، جایگزین مناسبی برای برخی روش‌های دستی باشند.

برای دریافت مشاوره تخصصی، استعلام قیمت و خرید جک پنوماتیک، ثبت سفارش و پاسخ به سوالات فنی، با کارشناسان رستگار صنعت تماس حاصل فرمایید.

سوالات متداول جک پنوماتیک (FAQ)

جک پنوماتیک چیست؟

جک پنوماتیک (جک بادی) تجهیزی است که با استفاده از هوای فشرده، انرژی پنوماتیکی را به نیروی مکانیکی و حرکت خطی تبدیل می‌کند.

جک پنوماتیک چگونه کار می‌کند؟

هوای فشرده وارد محفظه جک شده و با اعمال فشار به پیستون، باعث حرکت آن می‌شود. این حرکت از طریق میله پیستون به قطعه یا مکانیزم مورد نظر منتقل می‌شود.

تفاوت جک پنوماتیک یک‌ طرفه و دو طرفه چیست؟

در جک یک‌ طرفه، هوای فشرده برای حرکت پیستون در یک جهت استفاده می‌شود و بازگشت آن معمولاً با فنر یا نیروی خارجی انجام می‌گیرد؛ اما در جک دو طرفه، هوای فشرده حرکت پیستون را در هر دو جهت کنترل می‌کند.

جک بادی برای چه کارهایی استفاده می‌شود؟

جک بادی در تجهیزاتی مانند جک‌های تعمیرگاهی، جک سوسماری، جک بطری و برخی سیستم‌های بالابری استفاده می‌شود و می‌تواند سرعت انجام عملیات بالابری و سرویس را افزایش دهد.

آیا جک پنوماتیک به کمپرسور نیاز دارد؟

بله، جک پنوماتیک برای ایجاد نیروی موردنیاز به هوای فشرده نیاز دارد و معمولاً از کمپرسور یا شبکه هوای فشرده برای تأمین این هوا استفاده می‌شود.

مهم‌ترین مزیت جک پنوماتیک چیست؟

سرعت مناسب، امکان کنترل حرکت، ساختار نسبتاً ساده و قابلیت ایجاد حرکت تکراری از مهم‌ترین مزایای جک پنوماتیک محسوب می‌شوند.

چرا جک پنوماتیک به‌ درستی حرکت نمی‌کند؟

افت فشار هوا، نشتی، گرفتگی مسیر هوا، خرابی آب‌بندی، آلودگی سیستم یا اعمال بار نامناسب می‌تواند باعث کند شدن، گیر کردن یا حرکت ناپایدار جک شود.

جک پنوماتیک چگونه نگهداری می‌شود؟

بررسی نشتی، کنترل اتصالات و شیلنگ‌ها، حفظ کیفیت هوای فشرده، بررسی میله پیستون و کنترل وضعیت آب‌بندی‌ها از مهم‌ترین اقدامات برای نگهداری جک پنوماتیک هستند.

آیا جک بادی برای بلند کردن خودرو مناسب است؟

بله، مدل‌های مخصوص جک بادی خودرو و جک‌های تعمیرگاهی برای بلند کردن خودرو طراحی شده‌اند.

جک پنوماتیک چه تأثیری بر سرعت کار دارد؟

استفاده از هوای فشرده امکان اجرای سریع حرکات رفت و برگشتی و تکراری را فراهم می‌کند و می‌تواند زمان انجام بسیاری از عملیات را کاهش دهد.
