رول باز کن لوله پنج لایه چیست؟ معرفی انواع، کاربرد و راهنمای انتخاب
رول باز کن لوله پنج لایه چیست؟
رول باز کن لوله پنج لایه که با نامهایی مانند رول باز کن لوله، کلاف باز کن لوله و باز کن رول لوله نیز شناخته میشود، ابزاری مکانیکی برای نگهداری و باز کردن کنترلشده لولههای پنج لایه از حالت کلاف است. این ابزار با ایجاد امکان چرخش رول، خروج لوله را بهصورت پیوسته و منظم امکانپذیر میکند.
نحوه عملکرد رول باز کن لوله پنج لایه چگونه است؟
رول بازکن لوله پنج لایه با نگهداری کلاف روی محور یا بخش نگهدارنده، امکان باز شدن تدریجی لوله را فراهم میکند. با کشیده شدن لوله، کلاف حول محور خود میچرخد و لوله به صورت پیوسته از رول خارج میشود. ساختار دستگاه با ثابت نگه داشتن کلاف و کنترل مسیر خروج لوله، از حرکت نامنظم آن جلوگیری کرده و روند باز کردن لوله را منظمتر میکند.
انواع رول باز کن لوله پنج لایه
رول باز کنهای لوله پنج لایه را میتوان بر اساس سه معیار اصلی شامل نحوه قرارگیری رول، ویژگیهای ساختاری و ظرفیت و سطح کاربری دستهبندی کرد. همچنین محدوده سایز لوله قابل استفاده در هر مدل به ابعاد محور، ظرفیت دستگاه و طراحی بخش نگهدارنده کلاف بستگی دارد.
رول باز کن ایستاده:
دارای طراحی عمودی است و کلاف لوله در قسمت بالایی یا مرکزی شاسی قرار میگیرد. این مدل میتواند برای کلافهای لوله پنج لایه در سایزهای رایج مانند 16، 20، 25 و در برخی مدلها 32 میلیمتر مورد استفاده قرار گیرد. محدوده واقعی سایز قابل پشتیبانی به ابعاد کلاف و طراحی دستگاه بستگی دارد.
رول باز کن تخت:
دارای طراحی افقی است و کلاف لوله روی قسمت نگهدارنده دستگاه قرار میگیرد. این مدل میتواند برای سایزهای مختلف لوله پنج لایه مانند 16، 20 و 25 میلیمتر استفاده شود و در مدلهای با ظرفیت بالاتر امکان پشتیبانی از سایزهای بزرگتر نیز وجود دارد.
رول باز کن ساده:
از ساختار پایهای برای نگهداری کلاف تشکیل شده و معمولاً برای کلافهای سبک و سایزهای رایج لوله پنج لایه مانند 16 و 20 میلیمتر مناسب است. در برخی مدلها امکان استفاده از سایز 25 میلیمتر نیز وجود دارد و محدوده دقیق آن به ابعاد محور و شاسی بستگی دارد.

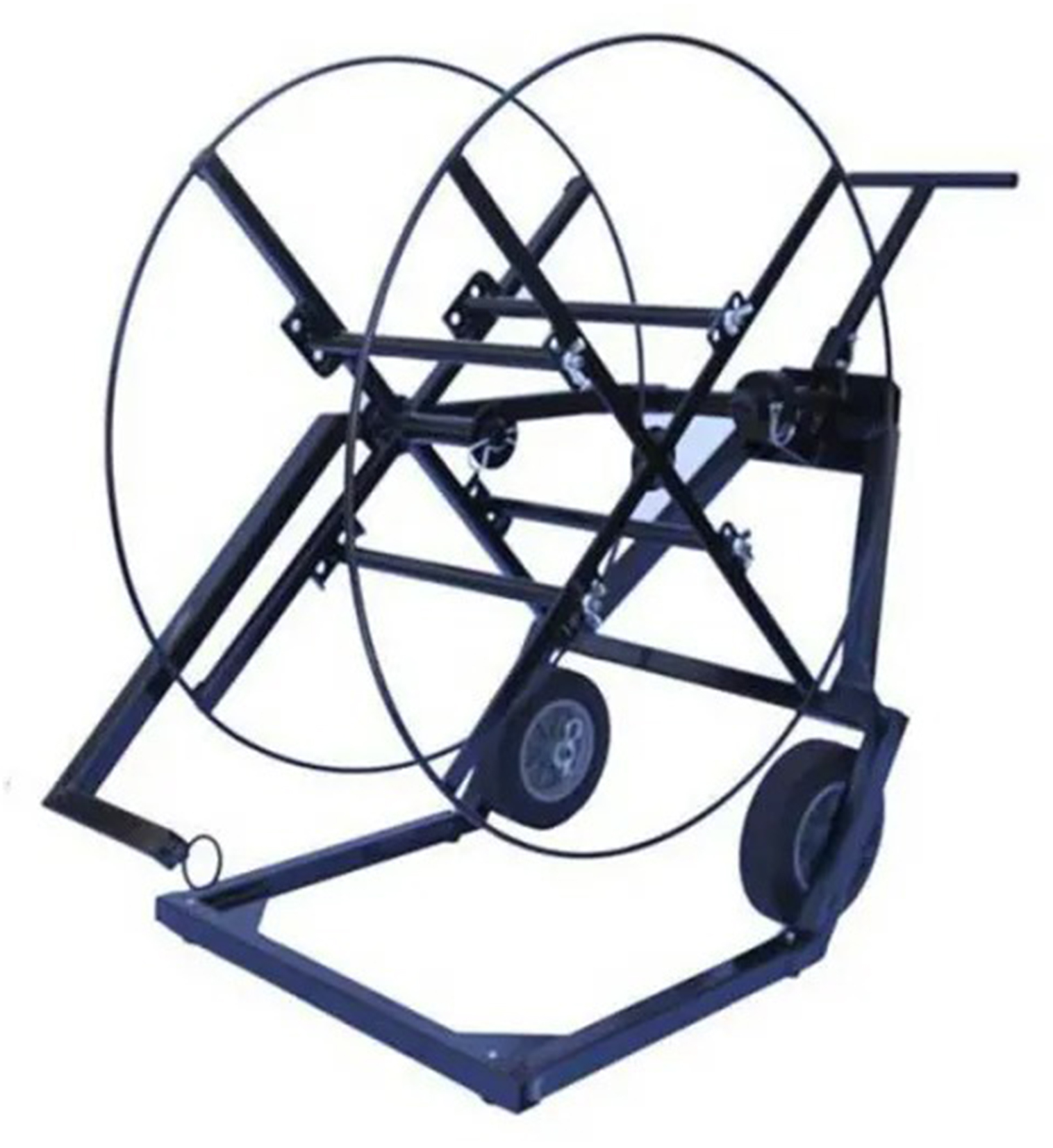

رول باز کن چرخ دار:
رول باز کن چرخ دار به مجموعهای از چرخها در قسمت پایینی شاسی مجهز است و ساختار دستگاه را به یک مجموعه قابل جابهجایی تبدیل میکند. این مدلها میتوانند برای کلافهای لوله پنج لایه در سایزهای 16، 20، 25 و در نمونههای با ظرفیت بالاتر 32 میلیمتر طراحی شوند.

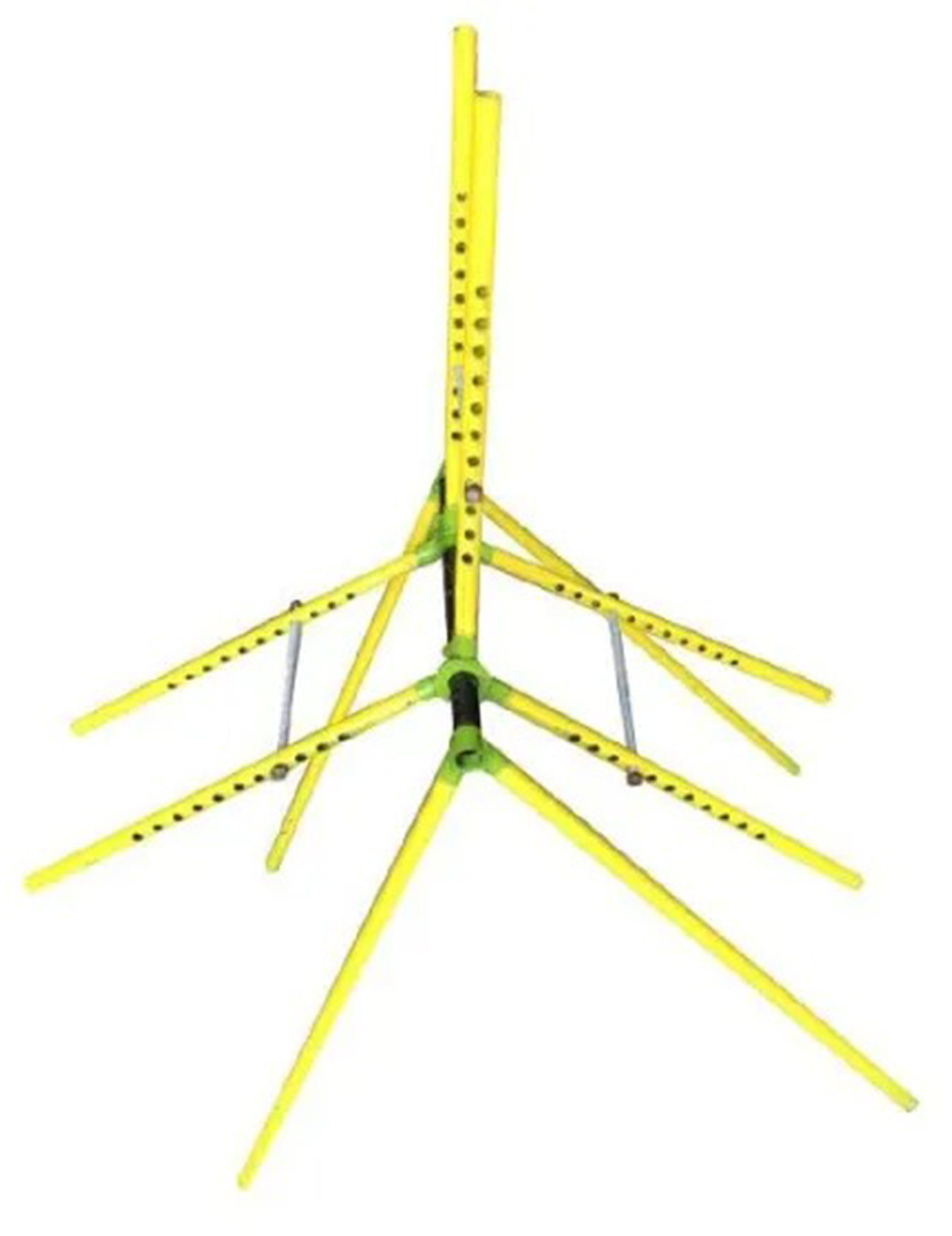

رول باز کن قابل تنظیم:
دارای بخشهایی با قابلیت تغییر موقعیت است که میتوانند برای قرارگیری کلافهایی با ابعاد متفاوت تنظیم شوند. به همین دلیل، این مدل معمولاً قابلیت پشتیبانی از چند سایز مانند 16، 20، 25 و 32 میلیمتر را دارد؛ البته محدوده واقعی تنظیم باید بر اساس مشخصات فنی دستگاه بررسی شود. برای مشاهده محصول رول باز کن لوله پنج لایه مدل RBR16-32 میتوانید صفحه محصول را بررسی کنید.
رول باز کن چند سایزه:
برای پشتیبانی از بیش از یک قطر لوله طراحی میشود و امکان قرارگیری کلافهای متفاوت را فراهم میکند. این مدل میتواند برای سایزهای مختلف لوله پنج لایه مانند 16، 20، 25 و 32 میلیمتر مورد استفاده قرار گیرد و میزان سازگاری آن با هر سایز به دامنه تنظیم دستگاه بستگی دارد.
رول باز کن صنعتی:
با شاسی و قطعاتی مقاومتر نسبت به مدلهای سبک ساخته میشود و معمولاً ظرفیت بیشتری برای تحمل وزن کلاف دارد. این مدل میتواند برای کلافهای سایز 20، 25 و 32 میلیمتر و در صورت طراحی مناسب برای سایزهای بزرگتر نیز استفاده شود. ظرفیت واقعی باید بر اساس مشخصات سازنده تعیین شود.
رول باز کن حرفهای و کارگاهی:
معمولاً ساختاری متعادل میان استحکام، قابلیت تنظیم و سهولت جابهجایی دارد. این مدلها میتوانند برای سایزهای رایج 16، 20 و 25 میلیمتر و در مدلهای با ظرفیت بالاتر برای سایز 32 میلیمتر نیز مورد استفاده قرار گیرند. برای مشاهده محصول رول باز کن لوله پنج لایه مدل RBS1632M میتوانید صفحه محصول را بررسی کنید.
جدول مقایسه انواع رول باز کن لوله پنج لایه:
در جدول زیر، انواع دستگاه رول باز کن لوله پنج لایه از نظر نحوه قرارگیری رول، سایزهای قابل استفاده، فضای مورد نیاز، قابلیت جابهجایی، میزان تنظیمپذیری، ظرفیت تقریبی و سطح پیچیدگی ساختار با یکدیگر مقایسه شدهاند.
| نوع رول باز کن | نحوه قرارگیری رول | سایزهای قابل استفاده | فضای مورد نیاز | جابهجایی | تنظیمپذیری | ظرفیت | سطح ساختار |
|---|---|---|---|---|---|---|---|
| رول باز کن ایستاده | عمودی | 16، 20، 25 و برخی مدلها 32 میلیمتر | فضای عمودی بیشتر | وابسته به طراحی شاسی | متغیر | متغیر بر اساس مدل | متوسط تا بالا |
| رول باز کن تخت | افقی | 16، 20، 25 و برخی مدلها 32 میلیمتر | سطح کف بیشتر | معمولاً آسانتر در مدلهای سبک | کم تا متوسط | متغیر بر اساس مدل | ساده تا متوسط |
| رول باز کن ساده | بسته به طراحی | 16، 20 و برخی مدلها 25 میلیمتر | متناسب با ابعاد شاسی | معمولاً محدود | کم | سبک تا متوسط | ساده |
| رول باز کن چرخ دار | بسته به مدل | 16، 20، 25 و 32 میلیمتر | فضای حرکت اطراف دستگاه | بالا | متغیر | سبک تا بالا | ساده تا حرفهای |
| رول باز کن قابل تنظیم | بسته به مدل | 16، 20، 25 و 32 میلیمتر | متناسب با دامنه تنظیم | متغیر | بالا | متوسط تا بالا | متوسط تا حرفهای |
| رول باز کن چندسایزه | بسته به مدل | 16، 20، 25 و 32 میلیمتر | وابسته به ابعاد کلاف | متغیر | بالا | متوسط تا بالا | متوسط تا حرفهای |
| رول باز کن صنعتی | بسته به طراحی | 20، 25، 32 و سایزهای بالاتر در مدلهای خاص | فضای متناسب با ابعاد دستگاه | متغیر | متوسط تا بالا | بالا | صنعتی |
| رول باز کن حرفهای و کارگاهی | بسته به طراحی | 16، 20، 25 و 32 میلیمتر | متوسط | متوسط تا بالا | متوسط تا بالا | متوسط تا بالا | حرفهای |
-
اجزای اصلی تشکیلدهنده رول باز کن لوله پنج لایه:
- شاسی و بدنه: بخش اصلی نگهدارنده دستگاه که سایر اجزا روی آن نصب میشوند و معمولاً از فلز مقاوم ساخته میشود.
- محور یا میله مرکزی: بخش قرارگیری کلاف لوله که امکان چرخش کلاف هنگام باز شدن را فراهم میکند.
- توپی قابل تنظیم: برای قرارگیری و مهار کلافهای مختلف روی محور استفاده میشود و امکان تنظیم دستگاه متناسب با اندازه کلاف را فراهم میکند.
- پایههای نگهدارنده: وظیفه حفظ تعادل و پایداری دستگاه را هنگام باز شدن کلاف بر عهده دارند.
- چرخهای جابهجایی: امکان انتقال آسان رول باز کن در محیط کارگاه یا محل اجرای پروژه را فراهم میکنند.
- دسته یا بخش هدایتکننده: برای کنترل بهتر دستگاه و جابهجایی راحتتر آن در محل کار مورد استفاده قرار میگیرد.
- اتصالات و پیچهای نگهدارنده: اجزای مختلف دستگاه را به یکدیگر متصل کرده و استحکام ساختار رول باز کن را حفظ میکنند.
جنس و متریال مورد استفاده در رول باز کن لوله پنج لایه:
- فولاد و آهن مقاوم: برای ساخت شاسی، پایهها و بخشهای اصلی دستگاه استفاده میشود تا مقاومت کافی در برابر وزن کلاف و فشارهای هنگام کار ایجاد شود. مانند: رول باز کن لوله پنج لایه مدل RBS1632
- فلز مقاوم در محور مرکزی: محور دستگاه باید استحکام مناسبی داشته باشد تا در اثر وزن کلاف و چرخش مداوم دچار خمیدگی نشود.
لولههای قابل استفاده با رول باز کن لوله پنج لایه:
- لوله پنج لایه سایز 16 میلیمتر: یکی از سایزهای رایج در اجرای سیستمهای لولهکشی ساختمان و قابل استفاده با رول باز کنهای متناسب با این ابعاد
- لوله پنج لایه سایز 20 میلیمتر: مناسب برای بخشهایی از سیستمهای آبرسانی و تأسیسات ساختمانی که به قطر بالاتر نیاز دارند.
- لوله پنج لایه سایز 25 میلیمتر: برای برخی مسیرهای تأسیساتی و کاربردهای ساختمانی مورد استفاده قرار میگیرد.
- لوله پنج لایه سایز 32 میلیمتر: در مسیرهایی که به لوله با قطر بیشتر نیاز است استفاده میشود و باید ظرفیت رول باز کن با این سایز هماهنگ باشد.
کاربردهای رول باز کن لوله پنج لایه:
- لولهکشی آب سرد و گرم: رول باز کن با نگه داشتن کلاف و باز کردن منظم لوله، اجرای مسیرهای آبرسانی آب سرد و گرم را آسانتر میکند.
- سیستمهای گرمایش از کف: رول باز کن امکان باز شدن کنترلشده لوله را فراهم کرده و به کاهش پیچش و درهمریختگی آن هنگام اجرای مسیرهای گرمایش از کف کمک میکند.
- سیستمهای تأسیساتی ساختمان: استفاده از رول باز کن باعث میشود کلاف لوله هنگام اجرای مسیرهای مختلف تأسیساتی با نظم بیشتری باز شود و فرآیند نصب آسانتر انجام گیرد.
- کارگاههای تأسیسات: این ابزار امکان باز کردن سریع و منظم کلاف لوله را در زمان آمادهسازی و اجرای پروژههای مختلف تأسیساتی فراهم میکند.
- پروژههای ساختمانی بزرگ: رول باز کن با کنترل بهتر کلاف، سرعت آمادهسازی لوله را افزایش داده و از درهمریختگی آن در پروژههای با حجم کار بالا جلوگیری میکند.
- تعمیرات و بازسازی: استفاده از رول باز کن به لولهکش کمک میکند کلاف را هنگام اجرای مسیرهای جدید یا تعویض بخشهای مختلف سیستم لولهکشی بهتر کنترل کند.
مزایا و معایب کلی رول باز کن لوله پنج لایه:
در جدول زیر، مهمترین مزایا و معایب رول باز کن لوله پنج لایه بررسی شده است تا نقاط قوت و محدودیتهای این ابزار مشخص شود.
| مزایا | معایب |
|---|---|
| باز کردن منظم و کنترلشده کلاف لوله | افزایش هزینه نسبت به باز کردن دستی کلاف |
| کاهش تابخوردگی و پیچش لوله هنگام اجرا | اشغال فضای کار در برخی مدلها |
| افزایش سرعت اجرای لولهکشی | وزن و ابعاد بیشتر در مدلهای مقاوم و صنعتی |
| کاهش درهمریختگی کلاف در محل پروژه | نیاز به انتخاب مدل متناسب با سایز و وزن کلاف |
| کاهش فشار و خستگی هنگام باز کردن کلاف | برخی مدلها قابلیت تنظیم محدودی دارند |
| امکان استفاده در پروژههای ساختمانی و تأسیساتی مختلف | نیاز به نگهداری و بررسی دورهای قطعات متحرک |
| کنترل بهتر مسیر خروج لوله از کلاف | در صورت تنظیم نادرست، امکان گیر کردن یا چرخش نامنظم کلاف وجود دارد |
| افزایش نظم و دقت هنگام اجرای لولههای پنج لایه | مدلهای حرفهای و صنعتی معمولاً حملونقل دشوارتری دارند |
-
ایمنی و نگهداری رول باز کن لوله پنج لایه:
- بررسی شاسی و پایهها: قبل از استفاده باید وضعیت بدنه، پایهها و محل اتصال قطعات بررسی شود تا دستگاه هنگام کار پایداری کافی داشته باشد.
- بررسی محور و توپی: محور و توپی قابل تنظیم باید از نظر سلامت و استحکام بررسی شوند تا کلاف به شکل صحیح روی دستگاه قرار بگیرد.
- تنظیم صحیح کلاف: کلاف باید در مرکز دستگاه قرار گیرد تا هنگام باز شدن، حرکت آن یکنواخت بوده و فشار اضافی به دستگاه وارد نشود.
- بررسی چرخها: چرخها باید آزادانه حرکت کنند و اتصالات آنها محکم باشند تا جابهجایی دستگاه با مشکل مواجه نشود.
- تمیز کردن دستگاه: گردوغبار، خاک و آلودگیهای جمعشده روی محور و بخشهای متحرک باید به صورت دورهای پاک شوند.
- بررسی پیچ و اتصالات: شل شدن پیچها و اتصالات میتواند باعث کاهش استحکام دستگاه شود؛ بنابراین باید به صورت دورهای بررسی و محکم شوند.
مشکلات رایج رول باز کن لوله پنج لایه:
- گیر کردن کلاف هنگام باز شدن: قرارگیری نامناسب کلاف، تنظیم نادرست توپی یا وجود پیچش در رول میتواند باعث اختلال در باز شدن لوله شود.
- تاب خوردن لوله: عدم کنترل صحیح کلاف یا کشیدن نامناسب لوله ممکن است باعث ایجاد تاب و پیچش در لوله هنگام اجرا شود.
- چرخش سخت محور: آلودگی، آسیب یا اصطکاک زیاد در بخشهای متحرک میتواند باعث سخت شدن چرخش کلاف شود.
- ناپایداری دستگاه: قرارگیری نامناسب دستگاه روی سطح یا ضعف در پایهها میتواند باعث حرکت یا عدم تعادل رول باز کن هنگام کار شود.
- شل شدن توپی نگهدارنده: تنظیم نامناسب یا شل شدن توپی ممکن است باعث جابهجایی کلاف روی محور شود.
- خرابی یا گیر کردن چرخها: آسیب چرخها میتواند جابهجایی دستگاه را دشوار کرده و کنترل آن را در محل پروژه کاهش دهد.
عوامل مؤثر بر انتخاب رول باز کن لوله پنج لایه:
- ظرفیت و اندازه کلاف: رول باز کن باید توانایی نگهداری وزن و ابعاد کلاف لوله مورد استفاده را داشته باشد تا هنگام باز شدن، دستگاه دچار ناپایداری نشود.
- نوع پروژه: برای پروژههای کوچک و تعمیرات، مدلهای ساده و قابل حمل مناسبتر هستند؛ در پروژههای بزرگ، استفاده از مدلهای مقاومتر و دارای ظرفیت بالاتر اهمیت بیشتری دارد.
- سازگاری با سایز لوله: اندازه محور و بخش نگهدارنده باید با قطر و ابعاد کلاف لوله پنج لایه هماهنگ باشد تا باز شدن لوله به شکل صحیح انجام شود.
- استحکام شاسی: شاسی مقاوم باعث افزایش پایداری دستگاه هنگام چرخش کلاف و استفاده مداوم در پروژههای تأسیساتی میشود.
- کیفیت محور مرکزی: محور باید مقاومت کافی در برابر وزن کلاف و فشارهای ناشی از چرخش داشته باشد و بدون گیر کردن حرکت کند.
- قابلیت تنظیم: وجود بخشهای قابل تنظیم امکان استفاده از دستگاه برای کلافهایی با ابعاد مختلف را فراهم میکند.
- قابلیت جابهجایی: مدلهای مجهز به چرخ و دسته برای پروژههایی که نیاز به انتقال مداوم ابزار در محل کار دارند، کاربرد بیشتری دارند.
- وزن و ابعاد دستگاه: وزن مناسب، تعادل بین استحکام و قابلیت حمل را ایجاد میکند و باعث میشود استفاده از رول باز کن در محیط کار آسانتر باشد.
- کیفیت ساخت و اتصالات: استفاده از قطعات مقاوم و اتصالات محکم باعث افزایش دوام دستگاه و کاهش احتمال خرابی در استفاده طولانیمدت میشود.
جمعبندی رول باز کن لوله پنج لایه:
رول باز کن لوله پنج لایه ابزاری کاربردی برای باز کردن منظم کلاف و کنترل بهتر لوله هنگام اجرای تأسیسات است. استفاده از مدل مناسب میتواند به کاهش تابخوردگی لوله و افزایش سرعت و نظم عملیات نصب کمک کند.
برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، ثبت سفارش و پاسخ به سوالات فنی، با کارشناسان رستگار صنعت تماس حاصل فرمایید.
سوالات متداول رول باز کن لوله پنج لایه (FAQ)
رول باز کن لوله پنج لایه چیست؟
رول باز کن ابزاری برای نگهداری و باز کردن کنترلشده کلاف لوله پنج لایه است که به کاهش پیچش و تابخوردگی لوله هنگام اجرا کمک میکند.
رول باز کن لوله پنج لایه چه کاربردی دارد؟
این ابزار برای باز کردن منظم کلاف لوله در پروژههای لولهکشی ساختمان، تأسیسات و سیستمهای گرمایش از کف استفاده میشود.
آیا استفاده از رول باز کن باعث جلوگیری از تاب خوردن لوله میشود؟
بله، قرارگیری صحیح کلاف روی رول باز کن و باز شدن کنترلشده آن میتواند میزان تابخوردگی و پیچش لوله هنگام اجرا را کاهش دهد.
آیا همه رول باز کنها برای لولههای پنج لایه مناسب هستند؟
خیر، ظرفیت، ابعاد محور و ساختار دستگاه باید با اندازه و وزن کلاف لوله مورد استفاده هماهنگ باشد.
آیا رول باز کن برای اجرای گرمایش از کف مناسب است؟
بله، رول باز کن میتواند برای باز کردن منظم کلاف لوله هنگام اجرای مسیرهای گرمایش از کف و کنترل بهتر حرکت لوله مورد استفاده قرار گیرد.
چرا کلاف لوله روی رول باز کن گیر میکند؟
قرارگیری نادرست کلاف، تنظیم نامناسب بخش نگهدارنده، آسیب محور یا پیچش خود لوله میتواند باعث گیر کردن کلاف هنگام باز شدن شود.
چگونه از رول باز کن لوله پنج لایه نگهداری کنیم؟
بررسی دورهای محور، چرخها، پیچها و اتصالات، تمیز کردن بخشهای متحرک و جلوگیری از وارد کردن بار بیشتر از ظرفیت دستگاه به افزایش عمر رول باز کن کمک میکند.
آیا رول باز کن لوله پنج لایه قابل حمل است؟
بسته به طراحی دستگاه، برخی مدلها دارای چرخ یا ساختار قابل جابهجایی هستند و میتوان آنها را به راحتی در محل پروژه منتقل کرد.
