شاقول مگنتی چیست

شاقول مگنتی چیست؟

شاقول مگنتی ابزاری برای بررسی میزان عمودی بودن و انحراف سطوح است که در ساختار آن از یک وزنه آویزان و بدنه مجهز به آهنربای قدرتمند استفاده می‌شود. این ابزار با قرار گرفتن روی سطح، امکان بررسی انحراف از خط قائم را فراهم می‌کند.

نحوه عملکرد و اسلوب طراحی شاقول مگنتی چگونه است؟

شاقول مگنتی بر اساس اصل نیروی گرانش و قرار گرفتن یک وزنه در امتداد خط قائم کار می‌کند. با ثابت شدن بدنه روی سطح و آزاد شدن وزنه، طناب در راستای عمودی قرار می‌گیرد و میزان انحراف سطح نسبت به خط قائم قابل بررسی می‌شود. در مدل‌های مجهز به جمع‌کننده طناب، طول طناب را می‌توان متناسب با ارتفاع سطح تنظیم کرد. وجود مگنت نیز باعث ثابت ماندن بدنه روی سطوح فلزی شده و اندازه‌گیری را برای کاربر آسان‌تر می‌کند.

برای آشنایی با شاقول مگنتی می‌توانید مقاله « روش کار شاقول مگنتی چگونه است؟ بررسی نحوه عملکرد و روش استفاده » را مطالعه کنید.

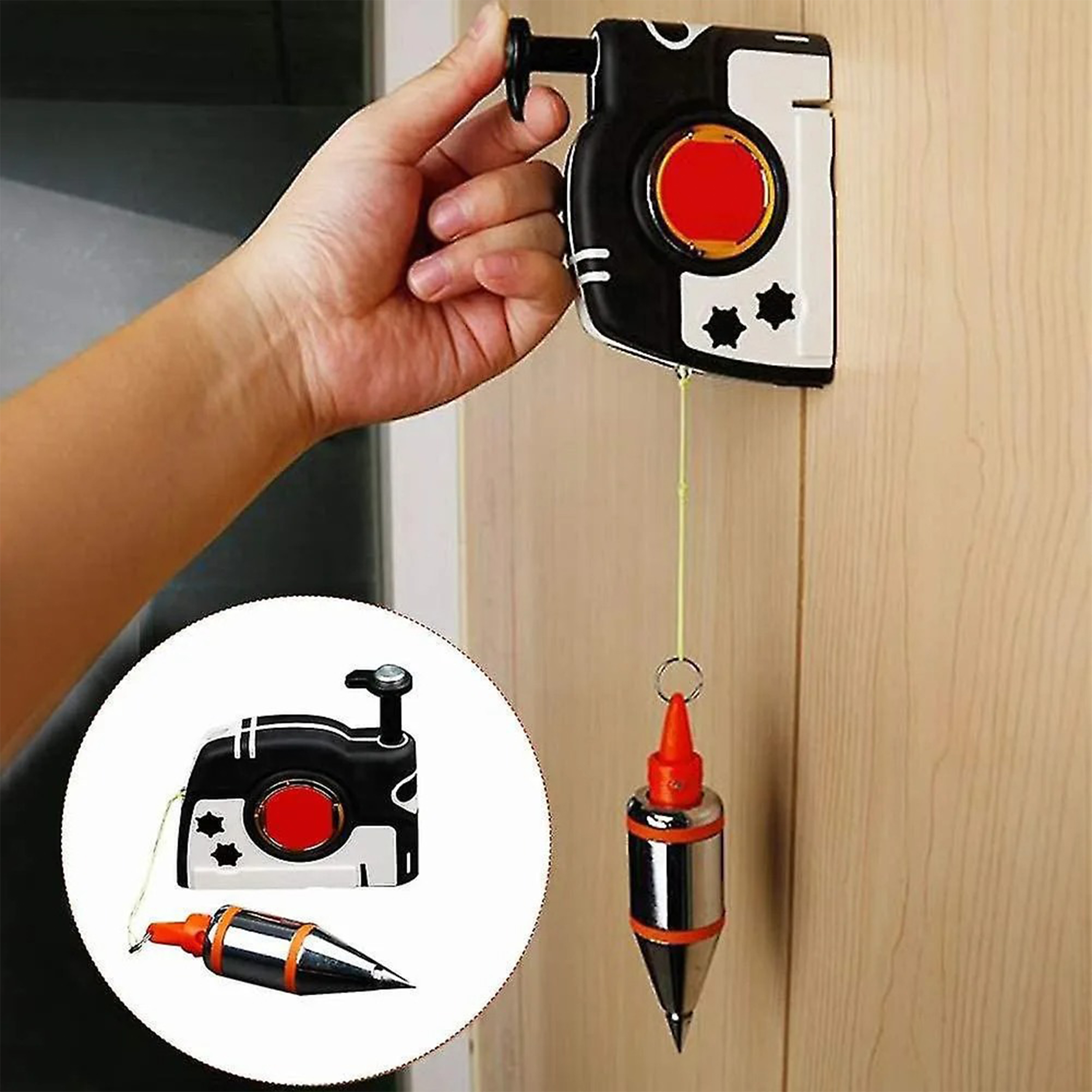

انواع شاقول مگنتی:

شاقول‌های مگنتی را می‌توان بر اساس نوع طراحی بدنه، مکانیزم تنظیم طناب و شکل استفاده به چند گروه تقسیم کرد.

شاقول مگنتی دستی:

این مدل طراحی ساده و جمع‌ و جوری دارد و برای بررسی سریع میزان عمودی بودن سطوح در کارهای ساختمانی و فنی مناسب است. وزن کم و استفاده آسان، آن را برای تعمیرکاران و کاربران عمومی کاربردی می‌کند. اطلاعات فنی شاقول مگنتی 750 گرم راسکو در صفحه محصول موجود است.

شاقول مگنتی روتاری:

در این مدل، مکانیزم جمع‌کننده و تنظیم طناب امکان تغییر ارتفاع وزنه را فراهم می‌کند. شاقول مگنتی روتاری برای کاربرانی مناسب است که به تنظیم سریع طول طناب و کنترل بهتر ابزار هنگام اندازه‌گیری نیاز دارند.

شاقول مگنتی با مگنت قوی:

این نوع شاقول از آهنربای قدرتمند برای اتصال محکم‌تر به سطوح فلزی استفاده می‌کند. برای کارهای آهنگری، نصب سازه‌های فلزی و بررسی تجهیزات فلزی که نیاز به ثابت ماندن ابزار دارند، گزینه مناسبی است.

شاقول مگنتی ساختمانی:

این مدل برای بررسی عمودی بودن دیوارها، سازه‌ها و بخش‌های مختلف ساختمان مورد استفاده قرار می‌گیرد. برای استادکاران، بناها و افرادی که در عملیات نصب و اجرای سازه فعالیت دارند، کاربرد بیشتری دارد. برای مشاهده محصول شاقول مگنتی مدل PCG3-700WQB می‌توانید صفحه محصول را بررسی کنید.

جدول مقایسه انواع شاقول مگنتی:

جدول زیر انواع شاقول مگنتی را از نظر نوع طراحی، کاربرد و ویژگی‌های اصلی مقایسه می‌کند تا انتخاب مدل مناسب بر اساس شرایط کاری آسان‌تر شود.

-

ویژگی‌های شاقول مگنتی:

• تنظیم دقیق ریل‌های فلزی: امکان استفاده برای تنظیم دقیق ریل‌های فلزی و بررسی میزان عمود بودن سطوح فلزی و ساختمانی.
• دقت مناسب اندازه‌گیری: شاقول مگنتی در مقایسه با مدل‌های ساده، امکان اندازه‌گیری دقیق‌تر میزان انحراف و عمود بودن سطوح را فراهم می‌کند.
• مگنت قوی: مجهز به آهنربای قدرتمند برای اتصال و ثابت ماندن ابزار روی سطوح فلزی.
• سوزن خلاص‌کن: دارای مکانیزم خلاص‌کن برای آزاد کردن بخش جمع‌کننده فنری و جمع شدن آسان‌تر طناب شاقول.

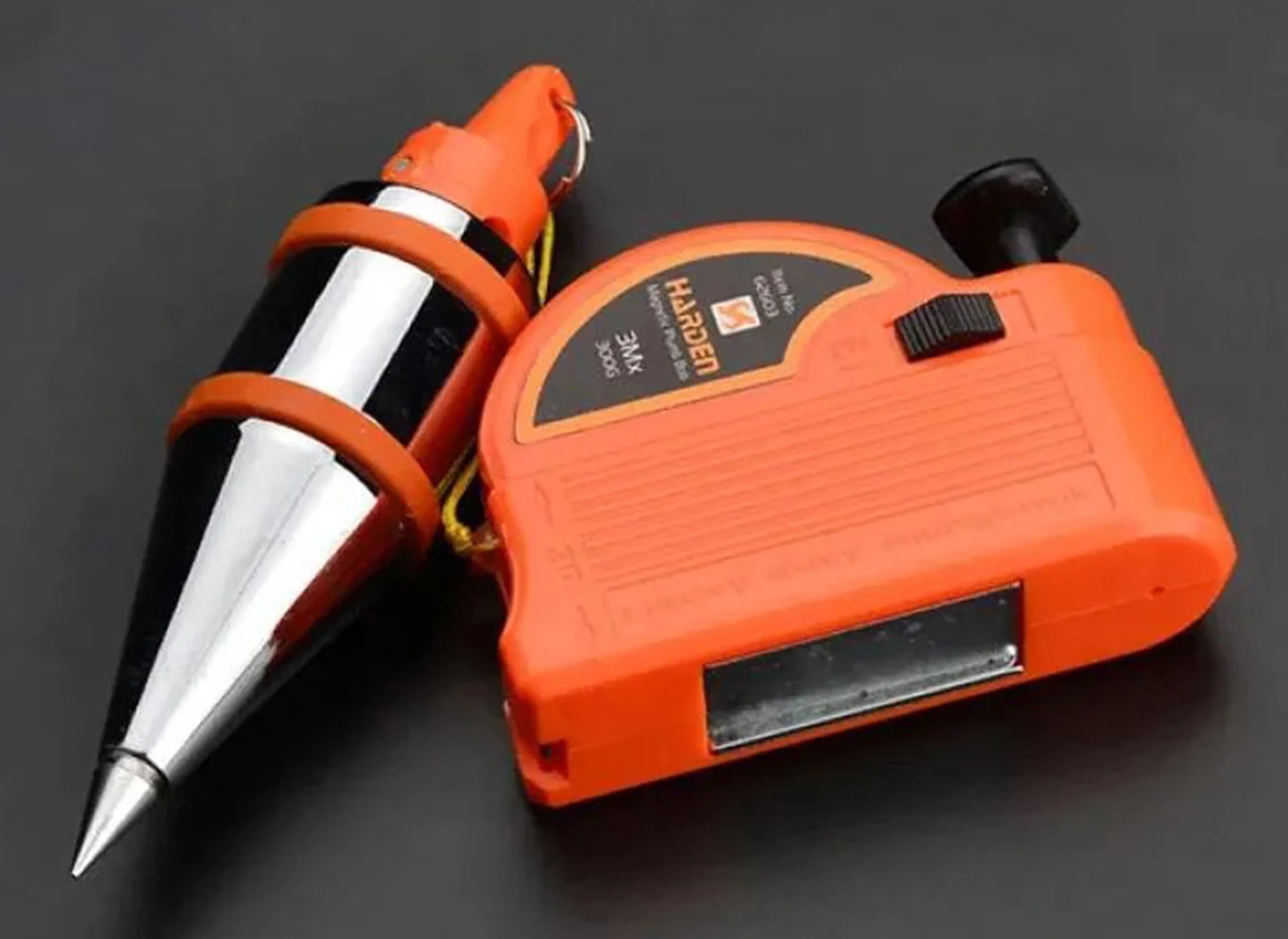

اجزای اصلی تشکیل‌دهنده شاقول مگنتی:

• بدنه شاقول: بخش اصلی ابزار که سایر اجزا روی آن قرار گرفته‌اند و وظیفه نگهداری و ایجاد ساختار کلی دستگاه را بر عهده دارد.
• مگنت یا آهنربای مغناطیسی: برای اتصال بدنه شاقول به سطوح فلزی و ثابت نگه داشتن ابزار هنگام اندازه‌گیری استفاده می‌شود.
• وزنه شاقول: قطعه فلزی نسبتاً سنگینی است که در انتهای طناب قرار می‌گیرد و با نیروی گرانش راستای قائم را مشخص می‌کند.
• طناب یا نخ شاقول: وزنه را به بدنه متصل می‌کند و با قرار گرفتن در راستای قائم، مبنای بررسی میزان انحراف سطح قرار می‌گیرد.
• جمع‌کننده طناب: در برخی مدل‌ها برای باز کردن یا جمع کردن طناب و تنظیم ارتفاع وزنه مورد استفاده قرار می‌گیرد.
• ضامن یا قفل طناب: برای ثابت کردن طول طناب در ارتفاع موردنظر استفاده می‌شود و از تغییر ناخواسته موقعیت وزنه جلوگیری می‌کند.

عوامل مؤثر بر دقت شاقول مگنتی:

• مقاومت بدنه: بدنه شاقول باید در برابر ضربه، فشار و استفاده مداوم مقاومت مناسبی داشته باشد.
• جنس وزنه: وزنه معمولاً از فلز مقاوم ساخته می‌شود تا در اثر ضربه و استفاده طولانی‌ مدت دچار تغییر شکل نشود.
• وزن مناسب وزنه: وزن وزنه باید به‌گونه‌ای باشد که پس از آزاد شدن طناب، به‌سرعت در راستای قائم قرار بگیرد.
• شکل وزنه: طراحی مناسب وزنه باعث حرکت پایدارتر و کاهش نوسان آن هنگام اندازه‌گیری می‌شود.
• مقاومت در شرایط محیطی: بدنه و قطعات فلزی باید متناسب با شرایط محیط کار در برابر رطوبت، گرد و غبار و فرسایش مقاومت داشته باشند.
• کیفیت ساخت بدنه: ساخت دقیق بدنه به ثابت ماندن ابزار و عملکرد بهتر مکانیزم جمع‌کننده طناب کمک می‌کند.
• دوام قطعات: استفاده از متریال مناسب در بدنه و وزنه باعث افزایش طول عمر شاقول و حفظ عملکرد آن در استفاده مداوم می‌شود.

تفاوت شاقول مگنتی با شاقول معمولی:

در جدول زیر تفاوت شاقول مگنتی با شاقول معمولی از چند جهت بررسی شده است.

-

کاربردهای شاقول مگنتی:

• ساختمان‌سازی: برای بررسی عمودی بودن دیوارها، ستون‌ها و بخش‌های مختلف سازه در مراحل اجرا و نصب استفاده می‌شود.
• آهنگری و ساخت سازه فلزی: برای کنترل میزان عمودی بودن قطعات، پروفیل‌ها و سازه‌های فلزی کاربرد دارد.
• نصب تجهیزات: در هنگام نصب برخی تجهیزات و دستگاه‌ها برای بررسی قرارگیری صحیح و عمودی بودن بخش‌های مختلف مورد استفاده قرار می‌گیرد.
• نصب مخازن و تجهیزات فلزی: اتصال مغناطیسی امکان ثابت شدن ابزار روی بدنه فلزی و بررسی انحراف آن را فراهم می‌کند.
• کارگاه‌های فنی: برای کنترل سریع وضعیت عمودی قطعات و سازه‌ها در فعالیت‌های تعمیراتی و ساخت‌وساز کاربرد دارد.
• بررسی دیوارهای ساختمانی: برای کنترل انحراف سطوح مختلف مانند دیوارهای گچی، سیمانی و سایر سطوح قابل استفاده است.

مزایا و معایب استفاده از شاقول مگنتی:

مزایا و معایب استفاده از شاقول مگنتی در جدول زیر آورده شده است.

-

نکات مهم برای استفاده از شاقول مگنتی:

• بررسی اتصال مگنت: قبل از شروع اندازه‌گیری، از ثابت بودن بدنه روی سطح اطمینان حاصل کنید.
• آزاد کردن وزنه: وزنه را بدون ضربه و به‌آرامی آزاد کنید تا امکان قرار گرفتن طناب در راستای قائم فراهم شود.
• جلوگیری از حرکت ابزار: تا زمان بررسی وضعیت وزنه، از جابه‌جا کردن بدنه یا وارد کردن ضربه به آن خودداری کنید.
• صبر برای توقف نوسان: اندازه‌گیری را پس از کاهش یا توقف نوسان وزنه انجام دهید تا نتیجه دقیق‌تری به دست آید.
• بررسی طناب: پیش از استفاده، سالم بودن طناب و اتصال آن به وزنه و بدنه را بررسی کنید.

نکات نگهداری از شاقول مگنتی:

• تمیز کردن مگنت: سطح آهنربا را از براده، گردوغبار و ذرات فلزی پاک کنید تا اتصال مناسبی با سطح ایجاد شود.
• بررسی طناب: طناب را از نظر پارگی، فرسودگی یا تغییر شکل بررسی کنید و در صورت آسیب‌دیدگی آن را تعویض کنید.
• کنترل وزنه: از سالم بودن وزنه و عدم تغییر شکل آن اطمینان حاصل کنید تا حرکت آن در راستای قائم مختل نشود.
• بررسی مکانیزم جمع‌کننده: در مدل‌های روتاری، عملکرد جمع‌کننده و ضامن طناب را به صورت دوره‌ای بررسی کنید.
• محافظت از بدنه: از وارد شدن ضربه شدید به بدنه، مگنت و قطعات داخلی جلوگیری کنید.

مشکلات رایج شاقول مگنتی:

• ضعیف شدن اتصال مغناطیسی: تجمع آلودگی روی مگنت یا آسیب دیدن سطح آهنربا می‌تواند باعث کاهش قدرت اتصال به سطح فلزی شود.
• نوسان طولانی وزنه: وزش باد، ضربه یا حرکت سطح می‌تواند باعث افزایش زمان لازم برای قرار گرفتن وزنه در راستای قائم شود.
• آسیب دیدن طناب: پارگی یا فرسودگی طناب ممکن است دقت و ایمنی استفاده از ابزار را کاهش دهد.
• تغییر شکل وزنه: ضربه شدید می‌تواند شکل وزنه را تغییر داده و حرکت صحیح آن را تحت تأثیر قرار دهد.

عوامل موثر بر انتخاب شاقول مگنتی مناسب:

• قدرت مگنت: در صورت استفاده روی سطوح فلزی، قدرت آهنربا باید برای ثابت نگه داشتن بدنه در محل کار کافی باشد.
• طول طناب: طول مناسب طناب امکان بررسی سطوح در ارتفاع‌های مختلف را فراهم می‌کند و باید متناسب با نوع کار انتخاب شود.
• مکانیزم جمع‌کننده طناب: در مدل‌های روتاری، کیفیت جمع‌کننده و عملکرد صحیح ضامن برای تنظیم سریع طول طناب اهمیت دارد.
• وزن و شکل وزنه: وزنه باید ساختار مناسبی داشته باشد تا پس از آزاد شدن طناب، حرکت آن به‌ درستی در راستای قائم انجام شود.
• جنس بدنه: بدنه مقاوم در برابر ضربه و استفاده مداوم، دوام بیشتری در محیط‌های ساختمانی و کارگاهی خواهد داشت.
• سهولت استفاده: طراحی مناسب بدنه، دسترسی آسان به ضامن و تنظیم راحت طناب باعث سرعت بیشتر در انجام اندازه‌گیری می‌شود.

جمع‌بندی شاقول مگنتی:

استفاده صحیح از شاقول مگنتی باعث می‌شود بررسی راستای قائم و میزان انحراف سطوح با دقت و سرعت بیشتری انجام شود. اتصال مغناطیسی نیز به ثابت ماندن ابزار روی سطوح فلزی کمک کرده و کنترل فرآیند اندازه‌گیری را بهبود می‌دهد. این ابزار می‌تواند به افزایش دقت نصب، کاهش خطاهای اجرایی، بهبود کیفیت تراز و کاهش زمان اندازه‌گیری کمک کند و عملکرد کاربر را در بررسی سازه‌ها، تجهیزات و قطعات فلزی بهبود دهد.

برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، ثبت سفارش و پاسخ به سوالات فنی با کارشناسان رستگار صنعت تماس حاصل فرمایید.

سوالات متداول شاقول مگنتی (FAQ)

شاقول مگنتی چیست؟

ابزاری برای بررسی میزان عمودی بودن و انحراف سطوح است که با استفاده از وزنه آویزان و مگنت امکان اندازه‌گیری و ثابت ماندن روی سطوح فلزی را فراهم می‌کند.

آیا شاقول مگنتی روی همه سطوح قابل استفاده است؟

مگنت تنها روی سطوحی که قابلیت جذب مغناطیسی دارند اتصال ایجاد می‌کند، اما بخش شاقول را می‌توان برای بررسی سطوح مختلف با روش مناسب مورد استفاده قرار داد.

مگنت شاقول چه کاربردی دارد؟

مگنت باعث ثابت شدن بدنه ابزار روی سطوح فلزی می‌شود و نیاز به نگه داشتن مداوم شاقول را کاهش می‌دهد.

شاقول مگنتی چگونه میزان کجی سطح را مشخص می‌کند؟

پس از قرار گرفتن بدنه روی سطح و آزاد شدن وزنه، طناب در راستای قائم قرار می‌گیرد و با مقایسه موقعیت طناب و سطح می‌توان میزان انحراف آن را بررسی کرد.

آیا شاقول مگنتی برای کارهای ساختمانی مناسب است؟

بله، از این ابزار می‌توان برای بررسی عمودی بودن دیوارها، ستون‌ها و بخش‌های مختلف سازه در فعالیت‌های ساختمانی استفاده کرد.

آیا طول طناب شاقول مگنتی قابل تنظیم است؟

در مدل‌هایی که به مکانیزم جمع‌کننده طناب مجهز هستند، طول طناب با استفاده از ضامن و جمع‌کننده متناسب با ارتفاع محل کار تنظیم می‌شود.
