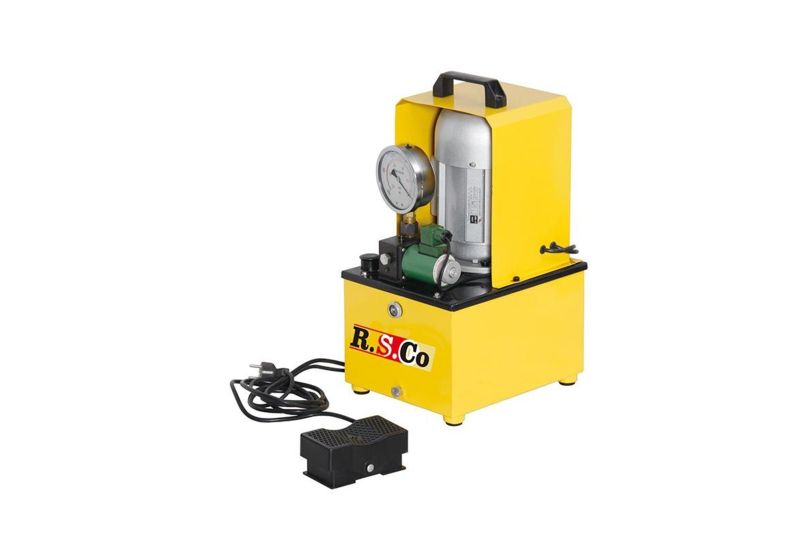

دفترچه راهنمای پمپ روغن
EPH8-700
1. توضیحات محصول
پمپ روغن الکتریکی با فشار فوق العاده بالا دارای حجم کوچک و فشار بالا است. ساختار جمع و جور، وزن سبک و کار و تعمیر و نگهداری آسان. این محصول می تواند به طور گسترده ای به عنوان منبع هیدرولیک برای دستگاه های مختلف هیدرولیک علاوه بر منبع هیدرولیکی فشار بالا، متوسط و پایین استفاده شود. این ممکن است همراه با این ابزار یا ماشین آلات جرثقیل، قالب بندی، خم کن لوله، تراز کردن، دستگاه تخلیه، برش لوله و سوراخ کردن استفاده شود.
2. پارامترهای تکنیکی
|
Rated flow: 0.72 L/min
|
Rated pressure: 63Mpa
|
|
Power: 750W
|
Voltage: 220V/240V/380V
|
|
Frequency: 50/60 Hz
|
Oil Storage: 8L
|
|
Available oil volume: 6L
|
REV: 1400r/min
|
|
Dimension: 30*24*38 (cm)
|
Weight: 22Kg
|

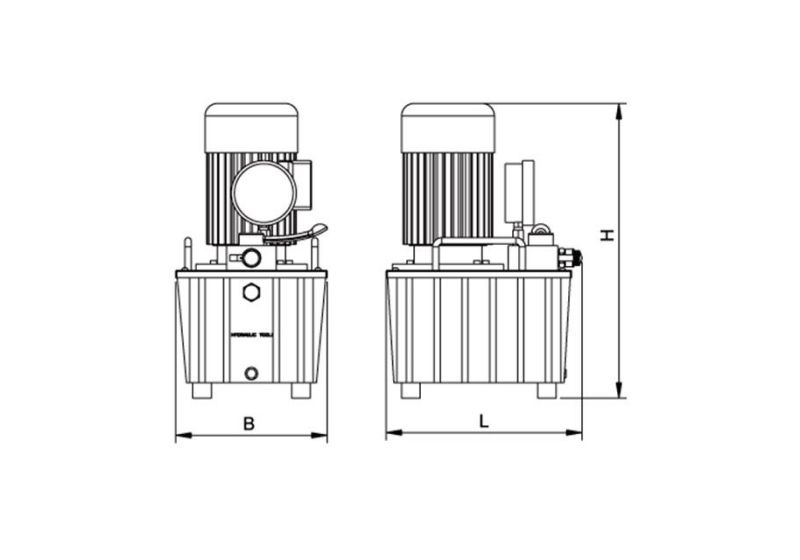

3. ساختار
1. مخزن روغن
2. لوله روغن فشار بالا
3. سیلندر دستگاه هیدرولیک
4. سوئیچ دسته
5. سوئیچ موتور
6. موتور
7. ولت متر
8. پشتیبانی متر، مهره لوله
9. پوشش پرکننده روغن
10. تراز روغن
4. عملکردها
پوشش پرکننده روغن (10) را در هنگام استفاده از تهویه مخزن باز نگهدارید، چرخش دسته سوئیچ (4) در حالت تخلیه، و لوله روغن فشار بالا (2) به دستگاه هیدرولیک یکتا (3) متصل کنید. موتور را (7) برای تامین روغن فعال کنید ، سپس دسته سوئیچ را به حالت بیرون فشار تبدیل کنید و پمپ روغن شروع به تامین روغن می کند و به دستگاه هیدرولیک اضافه می کند. فشار روغن به عنوان افزایش بار تا زمانی که کار به پایان برسد افزایش خواهد یافت.
5. اقدامات
1. متوسط مورد استفاده در این پمپ روغن 10 # است.
2. روغن ذخیره یی باید به خط تراز روغن برسد.
3. هنگام پر کردن روغن از فیلتر 80 مش یا بالاتر استفاده کنید. روغن را هر 3 ماه یک بار عوض کنید و مخزن را تمیز کنید.
4. روغن موجود در سیلندر دستگاه باید 10 # روغن ماشین باشد و باید تمیز باشد.
5. هنگامی که موتور به خاطر فشار بالای مداوم بیش از حد گرم میشود، پمپ را متوقف کنید. ( 63Mpa )
6. فشار شیر اطمینان (5) 63Mpa تنظیم شده است. لطفا فشار را به میل خود تنظیم نکنید. در صورت لزوم، لطفا با یک ولت متر به تکنسین حرفه ای مراجعه کنید (8) و فشار باید در 63Mpa نگه داشته شود تا از هرگونه آسیب جلوگیری شود.
6. پکینگ لیست
