استاپر لوله چیست؟ معرفی انواع، کاربرد، نحوه عملکرد و راهنمای انتخاب

استاپر لوله چیست؟

استاپر لوله یا مسدود کننده لوله، ابزاری برای بستن موقت یا کنترل جریان عبوری از داخل لوله است. این ابزار با قرار گرفتن در بخش مشخصی از مسیر لوله و ایجاد یک سد مناسب، مانع عبور سیال، گاز یا مواد موجود در خط می‌شود. استاپر لوله در مدل‌های مختلفی تولید می‌شود و نوع مناسب آن بر اساس قطر لوله، جنس لوله، فشار کاری و شرایط استفاده انتخاب می‌شود.

استاپر لوله با نام‌هایی مانند مسدود کننده لوله، پلاگ لوله، انسداد کننده لوله، درپوش موقت لوله و Pipe Stopper نیز شناخته می‌شود.

نحوه عملکرد استاپر لوله چگونه است؟

مسدود کننده لوله با قرار گرفتن در قسمت داخلی لوله، مسیر عبور سیال را به صورت موقت مسدود می‌کند. نحوه ایجاد انسداد به نوع استاپر بستگی دارد؛ در مدل‌های بادی، بدنه لاستیکی با ورود هوا منبسط شده و به دیواره داخلی لوله می‌چسبد، در حالی که مدل‌های مکانیکی و پیچی با فشرده شدن بخش آب‌بندی و ایجاد فشار به دیواره داخلی، مسیر را مسدود می‌کنند. از این تجهیزات برای جداسازی بخشی از خط، تست آب‌بندی، بررسی نشتی و انجام عملیات تعمیر و نگهداری استفاده می‌شود.

انواع استاپر لوله

مسدود کننده لوله در مدل‌های مختلفی تولید می‌شود و هر نوع برای شرایط خاصی از انسداد، تست، تعمیر و نگهداری خطوط لوله کاربرد دارد. تفاوت این تجهیزات بیشتر در نحوه ایجاد آب‌بندی، ساختار بدنه، روش نصب، محدوده سایز و میزان فشار قابل تحمل است.

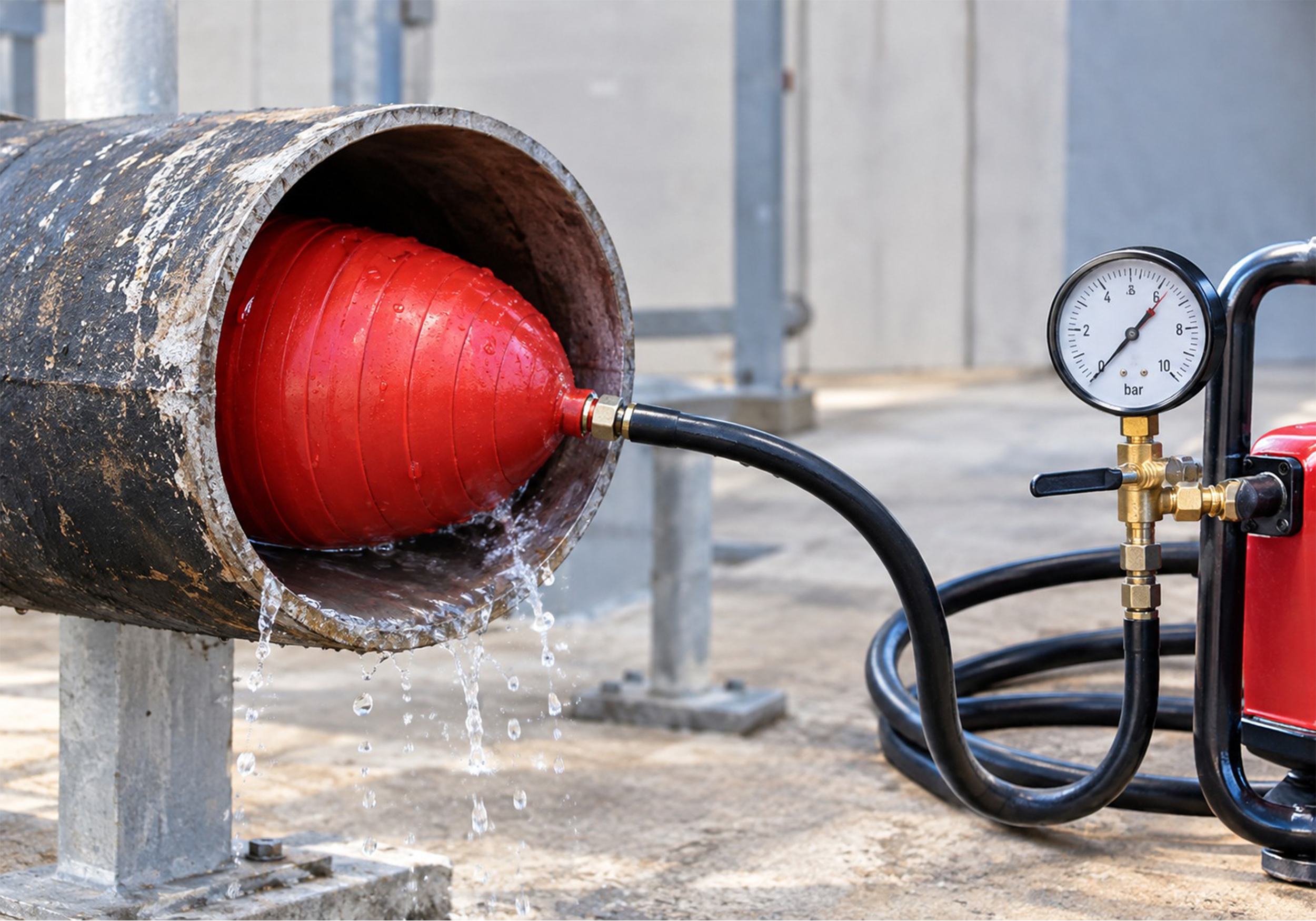

استاپر لوله بادی:

استاپر لوله بادی دارای بدنه‌ای انعطاف‌پذیر است که با وارد شدن هوا منبسط می‌شود و به دیواره داخلی لوله فشار وارد می‌کند. این نوع مسدود کننده لوله برای تست لوله‌های آب و فاضلاب، انسداد موقت مسیر و انجام برخی عملیات تعمیراتی مناسب است. سرعت نصب و امکان استفاده در محدوده‌ای از قطرهای لوله از ویژگی‌های مهم استاپر بادی محسوب می‌شود. برای مشاهده محصول استاپر لوله بادی مدل AS-5063 می‌توانید صفحه محصول را بررسی کنید.

برای شناخت بهتر این تجهیز و کاربردهای آن، می‌توانید به مقاله استاپر بادی چیست مراجعه کنید.

استاپر لوله پیچی:

استاپر لوله پیچی با استفاده از مکانیزم پیچ و فشرده شدن بخش آب‌بندی در داخل لوله ثابت می‌شود. این مدل به تجهیزات جانبی مانند کمپرسور نیاز ندارد و برای مسدود کردن لوله، انجام تست آب‌بندی و برخی عملیات تأسیساتی کاربرد دارد. استاپر پیچی در پروژه‌های ساختمانی و به‌خصوص برخی سیستم‌های لوله‌ کشی پوش فیت مورد استفاده قرار می‌گیرد.

استاپر خطی:

استاپر خطی برای مسدود کردن یک بخش مشخص از مسیر لوله و جدا کردن آن قسمت از سایر بخش‌های خط استفاده می‌شود. این نوع استاپر لوله در عملیات تعمیر، نگهداری و تست خطوط کاربرد دارد و بسته به طراحی می‌تواند در مدل‌های تک‌ لاستیک، دو‌ لاستیک و سه‌ لاستیک تولید شود.

استاپر خطی تک‌ لاستیک:

این مدل دارای یک بخش لاستیکی برای ایجاد آب‌بندی در داخل لوله است و ساختار ساده‌تری نسبت به مدل‌های چندلاستیک دارد. استاپر خطی تک‌ لاستیک برای انسداد موقت مسیر و انجام برخی عملیات تست و تعمیر در خطوط با شرایط کاری مناسب استفاده می‌شود. برای مشاهده محصول استاپر خطی تک لاستیک مدل ST40 می‌توانید صفحه محصول را بررسی کنید.

استاپر خطی دو‌ لاستیک:

استاپر خطی دو‌ لاستیک دارای دو بخش آب‌بندی لاستیکی است که داخل لوله قرار می‌گیرند و یک محدوده مشخص از خط را از سایر قسمت‌ها جدا می‌کنند. این ساختار برای برخی عملیات تعمیراتی، تست و نگهداری خطوط لوله کاربرد دارد. برای مشاهده محصول استاپر خطی دو لاستیک مدل STT40 می‌توانید صفحه محصول را بررسی کنید.

استاپر خطی سه‌ لاستیک:

این نوع استاپر خطی دارای سه بخش لاستیکی برای ایجاد آب‌بندی در داخل لوله است و در شرایطی استفاده می‌شود که نیاز به چند نقطه آب‌بندی در بخش مشخصی از خط وجود داشته باشد. محدوده قطر و فشار قابل استفاده در این مدل باید بر اساس مشخصات فنی سازنده بررسی شود. برای مشاهده محصول استاپر خطی سه لاستیک مدل STH50 می‌توانید صفحه محصول را بررسی کنید.

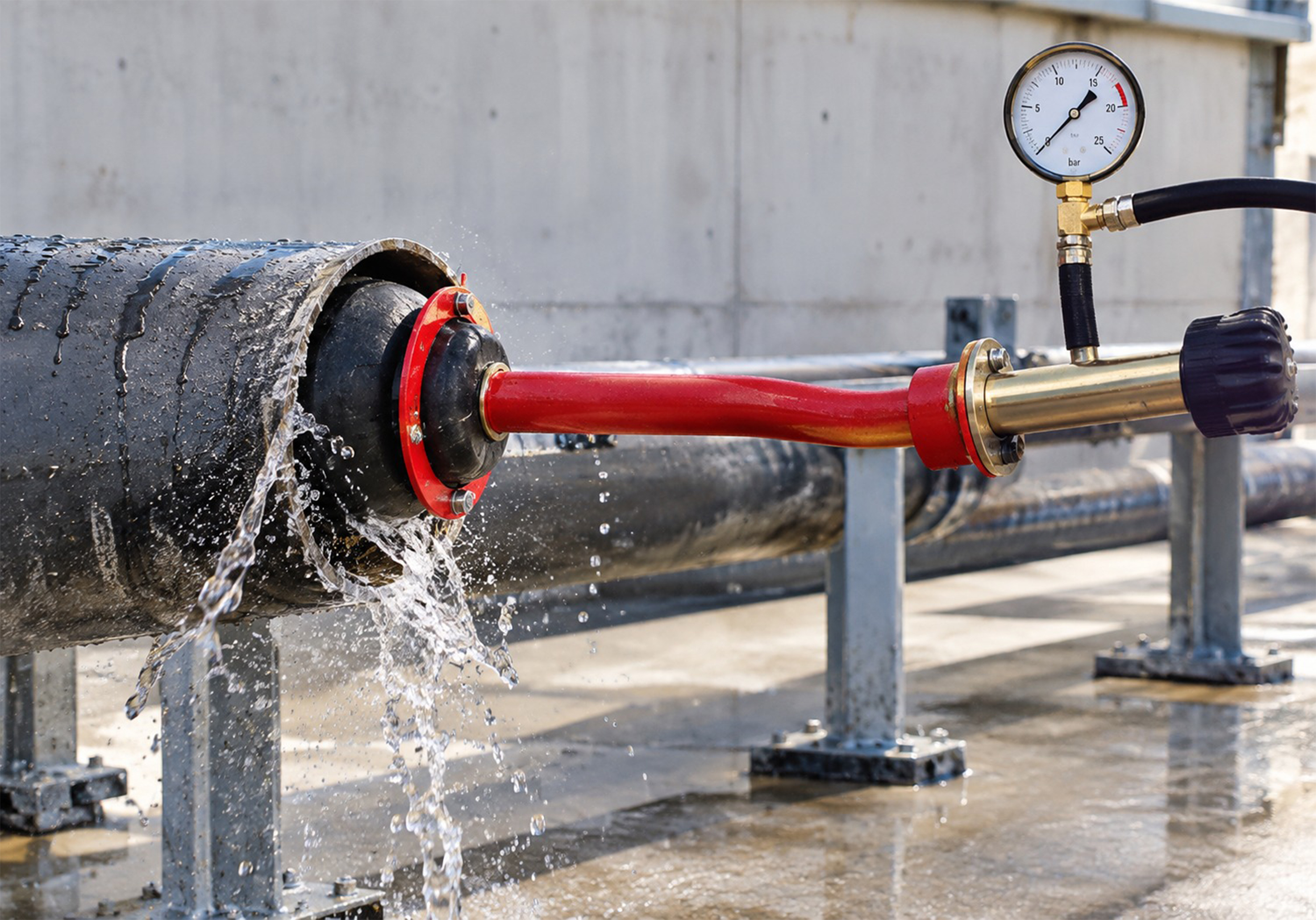

استاپر لوله پوش فیت:

استاپر لوله پوش فیت برای مسدود کردن مسیر لوله‌های دارای اتصال پوش فیت طراحی شده است و بیشتر در زمان تست آب‌بندی و بررسی نشتی سیستم مورد استفاده قرار می‌گیرد. نصب ساده و امکان استفاده در پروژه‌های ساختمانی و تأسیساتی از ویژگی‌های این نوع مسدود کننده لوله است. برای مشاهده محصول استاپر لوله پوش فیت مدل SP-63 می‌توانید صفحه محصول را بررسی کنید.

استاپر مکانیکی:

با استفاده از مکانیزم‌هایی مانند پیچ، مهره، گیره یا سیستم انبساطی در داخل لوله ثابت می‌شود و با ایجاد فشار روی بخش آب‌بندی، مسیر عبور را مسدود می‌کند. این مدل برای عملیات تعمیراتی، تست خطوط و جداسازی موقت بخش مشخصی از مسیر کاربرد دارد.

استاپر چند سایزه:

برای مسدود کردن بیش از یک قطر لوله طراحی می‌شود و می‌تواند محدوده مشخصی از سایزها را پوشش دهد. این نوع استاپر برای کارگاه‌ها و پروژه‌هایی که با لوله‌های دارای قطرهای مختلف سروکار دارند، کاربرد بیشتری دارد و محدوده واقعی سایز آن باید بر اساس مشخصات محصول بررسی شود.

استاپر فشار بالا:

برای استفاده در خطوطی طراحی می‌شود که مسدود کننده در معرض فشار کاری بیشتری قرار دارد. بدنه، سیستم آب‌بندی و روش تثبیت این مدل باید متناسب با فشار مجاز خط انتخاب شود و استفاده از آن در شرایط خارج از محدوده تعیین‌ شده سازنده می‌تواند خطرناک باشد.

استاپر تست لوله:

برای مسدود کردن یک بخش از مسیر و آماده‌سازی آن برای انجام آزمایش‌هایی مانند تست آب‌بندی و بررسی نشتی استفاده می‌شود. این مدل به کاربر اجازه می‌دهد بخش مشخصی از خط را از سایر قسمت‌ها جدا کرده و شرایط لازم برای انجام تست را فراهم کند.

استاپر فاضلاب:

استاپر فاضلاب برای مسدود کردن موقت مسیر لوله‌های فاضلاب و جلوگیری از عبور آب یا پساب مورد استفاده قرار می‌گیرد. این مدل در زمان تعمیرات، تست شبکه فاضلاب، بررسی آب‌بندی و جداسازی بخش‌های مختلف سیستم کاربرد دارد.

جدول مقایسه انواع استاپر لوله:

در جدول زیر، انواع استاپر لوله از نظر روش ایجاد آب‌بندی، نوع کاربرد، قابلیت جابه‌جایی، محدوده استفاده و ویژگی اصلی با یکدیگر مقایسه شده‌اند تا تفاوت میان مدل‌های مختلف مسدود کننده لوله مشخص شود.

-

اجزای اصلی و جنس استاپر لوله:

• بدنه استاپر: ساختار اصلی دستگاه که سایر قطعات روی آن قرار می‌گیرند و معمولاً از فلز یا مواد مقاوم ساخته می‌شود.
• بخش آب‌بندی: معمولاً از لاستیک یا مواد پلیمری ساخته می‌شود و با دیواره داخلی لوله تماس پیدا می‌کند تا مسیر را آب‌بندی کند.
• محور و میله مرکزی: در مدل‌های مکانیکی برای انتقال نیرو و کنترل بخش آب‌بندی استفاده می‌شود.
• پیچ و مهره: در استاپرهای پیچی برای فشرده کردن بخش لاستیکی و ایجاد آب‌بندی به کار می‌رود.
• شیر باد: در استاپر بادی برای ورود و خروج هوا و تنظیم فشار بخش آب‌بندی استفاده می‌شود.
• صفحات نگهدارنده: برای ثابت نگه داشتن بخش لاستیکی و انتقال نیروی مکانیزم به قسمت آب‌بندی استفاده می‌شوند.
• دسته نگهدارنده: برای نصب، خارج کردن و کنترل بهتر استاپر لوله هنگام استفاده کاربرد دارد.
• مسیر بای‌پس: در برخی مدل‌ها برای عبور کنترل‌شده سیال از داخل استاپر استفاده می‌شود.

کاربردهای استاپر لوله:

• تست آب‌ بندی لوله: استاپر لوله مسیر را مسدود می‌کند تا یک بخش از خط برای انجام تست آب‌بندی و بررسی نشتی آماده شود.
• تست خطوط فاضلاب: استاپر لوله به‌صورت موقت از عبور آب یا پساب جلوگیری می‌کند تا آب‌بندی و عملکرد بخش‌های مختلف شبکه فاضلاب بررسی شود.
• تعمیر و نگهداری لوله: استاپر لوله یک قسمت از مسیر را جدا می‌کند تا عملیات تعمیر و نگهداری بدون مسدود کردن کل سیستم انجام شود.
• انسداد موقت خطوط: استاپر لوله جریان سیال را در یک بخش مشخص متوقف می‌کند تا عملیات تأسیساتی و تعمیراتی با کنترل بیشتری انجام شود.
• پروژه‌های لوله‌ کشی ساختمان: استاپر لوله در اجرای شبکه‌های آب و فاضلاب، مسیر را مسدود می‌کند تا تست و عملیات اجرایی با سهولت بیشتری انجام شود.
• بررسی نشتی خطوط: استاپر لوله یک محدوده بسته ایجاد می‌کند تا نشتی و کیفیت آب‌بندی اتصالات بهتر بررسی شود.
• جداسازی بخشی از خط: استاپر لوله با ایجاد یک مانع موقت، بخشی از شبکه را جدا می‌کند تا تعمیر یا بازرسی آن قسمت انجام شود.
• عملیات تأسیسات و خطوط صنعتی: استاپر لوله برای مسدود کردن، تست و انجام عملیات نگهداری در بخش‌های مختلف خطوط صنعتی استفاده می‌شود.

مزایا و معایب استاپر لوله:

استاپر لوله با ایجاد انسداد موقت در مسیر، انجام تست، تعمیر و نگهداری خطوط را آسان‌تر می‌کند. در مقابل، استفاده نادرست یا انتخاب مدل نامناسب می‌تواند باعث آب‌بندی ناقص یا جابه‌جایی استاپر شود. در جدول زیر مزایا و معایب استاپر لوله آورده شده است.

-

ایمنی و نگهداری استاپر لوله:

• بررسی بدنه و آب‌بندی: قبل از استفاده، بدنه و قسمت لاستیکی استاپر را از نظر ترک، پارگی و ساییدگی بررسی کنید.
• کنترل سایز استاپر: سایز استاپر باید با قطر داخلی لوله مطابقت داشته باشد تا آب‌بندی به‌درستی انجام شود.
• بررسی فشار کاری: فشار واردشده به استاپر نباید از محدوده مجاز تعیین‌شده توسط سازنده بیشتر باشد.
• مهار استاپر: در خطوط دارای فشار، استاپر باید به شکل مناسب مهار شود تا از جابه‌جایی یا خارج شدن آن جلوگیری شود.
• تمیز کردن استاپر: پس از استفاده، گل، گردوغبار، روغن و آلودگی‌های روی بخش آب‌بندی را پاک کنید.
• بررسی شیر باد: در استاپر بادی، شیر و اتصالات هوا را از نظر نشتی و آسیب بررسی کنید.
• نگهداری صحیح: استاپر را دور از گرمای شدید، نور مستقیم خورشید، مواد شیمیایی و اجسام تیز نگهداری کنید.

مشکلات رایج استاپر لوله:

• نشتی از اطراف استاپر: قرارگیری نامناسب، انتخاب سایز اشتباه یا آسیب‌دیدگی بخش آب‌بندی می‌تواند باعث عبور سیال از اطراف استاپر شود.
• لغزش استاپر داخل لوله: فشار بیش از حد، مهار نامناسب یا عدم تناسب استاپر با قطر داخلی لوله می‌تواند باعث جابه‌جایی آن شود.
• کاهش فشار در استاپر بادی: نشتی از بدنه، شیر باد یا اتصالات می‌تواند باعث کاهش فشار داخلی و ضعیف شدن آب‌بندی شود.
• آسیب‌ دیدگی بخش لاستیکی: برخورد با لبه‌های تیز، سطوح زبر یا مواد نامناسب می‌تواند باعث پارگی یا فرسودگی بخش آب‌بندی شود.
• سخت شدن نصب یا خارج کردن استاپر: انتخاب سایز نامناسب یا وجود آلودگی و رسوبات در داخل لوله می‌تواند نصب و خارج کردن استاپر را دشوار کند.
• آب‌بندی ناقص: اگر استاپر به اندازه کافی با دیواره داخلی لوله تماس نداشته باشد، ممکن است مسیر به طور کامل مسدود نشود.
• خرابی مکانیزم پیچی: فرسودگی پیچ، مهره یا قطعات مکانیکی می‌تواند باعث کاهش توانایی استاپر در ایجاد فشار مناسب برای آب‌بندی شود.

عوامل مؤثر بر انتخاب استاپر لوله:

• قطر داخلی لوله: سایز استاپر باید با قطر داخلی لوله هماهنگ باشد تا آب‌بندی به‌درستی انجام شود.
• نوع لوله: جنس و ساختار لوله مانند PVC، پلی‌اتیلن، چدن یا لوله‌های فاضلابی در انتخاب مسدود کننده مناسب اهمیت دارد.
• نوع استاپر: استاپر بادی، پیچی و مکانیکی هرکدام برای شرایط و کاربردهای متفاوتی طراحی شده‌اند.
• فشار کاری: استاپر باید توانایی تحمل فشار موردنیاز خط را داشته باشد و فشار مجاز آن از مشخصات فنی محصول بررسی شود.
• نوع کاربرد: برای تست آب‌بندی، تعمیرات، انسداد موقت یا تست خطوط فاضلاب ممکن است نوع متفاوتی از استاپر مورد نیاز باشد.
• جنس بخش آب‌بندی: لاستیک و مواد آب‌بندی باید با شرایط کاری، نوع سیال و دمای محیط سازگاری داشته باشند.
• روش نصب: سهولت نصب و خارج کردن استاپر در پروژه‌هایی که نیاز به استفاده مکرر از ابزار دارند اهمیت بیشتری دارد.
• قابلیت جابه‌جایی: مدل‌های سبک و قابل حمل برای استفاده در چند نقطه از پروژه مناسب‌تر هستند.

جمع‌بندی استاپر لوله:

استاپر لوله با مسدود کردن موقت مسیر، کنترل بهتر جریان و ایجاد آب‌ بندی مناسب، انجام تست، تعمیر و نگهداری خطوط لوله را آسان‌تر می‌کند. استفاده از این ابزار باعث افزایش سرعت عملیات، کاهش اتلاف زمان و بهبود کنترل فرآیندهای لوله‌ کشی و تأسیسات می‌شود.

برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، ثبت سفارش و پاسخ به سوالات فنی، با کارشناسان رستگار صنعت تماس حاصل فرمایید.

سوالات متداول استاپر لوله (FAQ)

استاپر لوله برای چه کاری استفاده می‌شود؟

این ابزار برای انسداد موقت مسیر، تست آب‌بندی، بررسی نشتی و جداسازی بخشی از خطوط لوله استفاده می‌شود.

استاپر بادی چگونه کار می‌کند؟

در استاپر بادی، با وارد شدن هوا به محفظه لاستیکی، بدنه منبسط شده و با دیواره داخلی لوله تماس پیدا می‌کند و مسیر را مسدود می‌سازد.

تفاوت استاپر بادی و پیچی چیست؟

استاپر بادی با فشار هوا منبسط می‌شود، اما استاپر پیچی با استفاده از مکانیزم پیچ و فشرده شدن بخش آب‌بندی در داخل لوله ثابت می‌شود.

آیا استاپر لوله برای تست آب‌ بندی مناسب است؟

بله، مدل‌های مناسب استاپر لوله برای مسدود کردن بخش مشخصی از مسیر و آماده‌سازی آن برای تست آب‌ بندی و بررسی نشتی استفاده می‌شوند.

آیا استاپر لوله برای لوله فاضلاب قابل استفاده است؟

بله، برخی مدل‌های استاپر برای انسداد، تست آب‌ بندی و تعمیر شبکه‌های فاضلاب ساختمانی و تأسیساتی طراحی شده‌اند.

آیا استاپر لوله تحمل فشار دارد؟

بله، اما میزان فشار قابل تحمل به نوع، ساختار و مشخصات فنی استاپر بستگی دارد و نباید از محدوده مجاز محصول بیشتر شود.

استاپر خطی چیست؟

استاپر خطی برای مسدود کردن و جداسازی یک بخش مشخص از مسیر لوله استفاده می‌شود و می‌تواند در مدل‌های تک‌ لاستیک، دو‌ لاستیک و سه‌ لاستیک تولید شود.

استاپر لوله پوش فیت برای چه کاری استفاده می‌شود؟

این مدل برای مسدود کردن لوله‌های پوش فیت و انجام تست آب‌بندی و بررسی نشتی در سیستم‌های لوله‌ کشی استفاده می‌شود.

آیا استاپر لوله قابل استفاده مجدد است؟

بسته به نوع و طراحی محصول، بسیاری از استاپرهای لوله قابلیت استفاده مجدد دارند؛ البته سلامت بخش آب‌ بندی و سایر قطعات باید قبل از هر استفاده بررسی شود.
