کلمپ لوله فلزی چیست؟ معرفی انواع، کاربردها، نحوه نصب و راهنمای انتخاب
کلمپ لوله فلزی چیست؟
کلمپ لوله فلزی یا بست لوله فلزی، قطعه‌ای برای نگه‌داشتن، ثابت کردن و مهار لوله در محل نصب است. این قطعه با قرار گرفتن در اطراف لوله و اتصال به دیوار، سقف، زمین یا سازه فلزی، از حرکت و جابه‌جایی ناخواسته لوله جلوگیری می‌کند.
کلمپ لوله فلزی که با نام‌هایی مانند بست لوله فلزی، بست لوله، کلمپ لوله و بست نگهدارنده لوله نیز شناخته می‌شود، قطعه‌ای برای نگهداری و مهار لوله در محل نصب است.
کلمپ لوله فلزی چگونه کار می‌کند؟
کلمپ لوله فلزی با قرار گرفتن در اطراف لوله، آن را در موقعیت مشخص نگه می‌دارد. پس از قرارگیری لوله داخل کلمپ، بخش‌های نگهدارنده با استفاده از پیچ، مهره یا مکانیزم مخصوص بسته می‌شوند و کلمپ نیز به محل نصب متصل می‌شود. در برخی مدل‌ها، یک لایه لاستیکی یا بالشتک محافظ در قسمت داخلی کلمپ قرار دارد. این بخش تماس مستقیم فلز با سطح لوله را کاهش می‌دهد و به کنترل لرزش، کاهش صدا و محافظت از سطح لوله کمک می‌کند.
انواع کلمپ لوله فلزی
انواع بست لوله فلزی بر اساس ساختار، روش نصب، میزان استحکام و نوع کاربرد با یکدیگر تفاوت دارند. برخی مدل‌ها برای لوله‌های سبک و نصب‌های معمولی طراحی شده‌اند و برخی دیگر برای تحمل وزن و بار بیشتر در محیط‌های صنعتی استفاده می‌شوند.
کلمپ لوله فلزی تک پیچ:
این مدل دارای یک پیچ برای بستن و ثابت کردن کلمپ در اطراف لوله است. ساختار ساده و نصب سریع باعث شده است کلمپ تک‌پیچ در لوله‌کشی‌های سبک و تأسیسات ساختمانی کاربرد داشته باشد.
کلمپ لوله فلزی دو پیچ:
کلمپ دو پیچ از دو پیچ برای محکم کردن بدنه در اطراف لوله استفاده می‌کند. این ساختار نیروی نگهدارنده بیشتری ایجاد می‌کند و برای لوله‌هایی با وزن یا قطر بیشتر گزینه مناسبی محسوب می‌شود.
کلمپ لوله فلزی U شکل:
کلمپ U شکل از یک میله فلزی خم‌شده به شکل حرف U و مهره‌های نگهدارنده تشکیل می‌شود. این مدل برای ثابت کردن لوله روی سازه، پایه یا سطوح مختلف استفاده می‌شود و ساختار ساده‌ای دارد.
کلمپ لوله فلزی روکش‌دار:
این نوع کلمپ در قسمت داخلی خود دارای روکش یا لایه محافظ است. روکش می‌تواند تماس مستقیم فلز با لوله را کاهش دهد و در کنترل لرزش، صدا و آسیب‌های ناشی از تماس دو سطح فلزی مؤثر باشد.

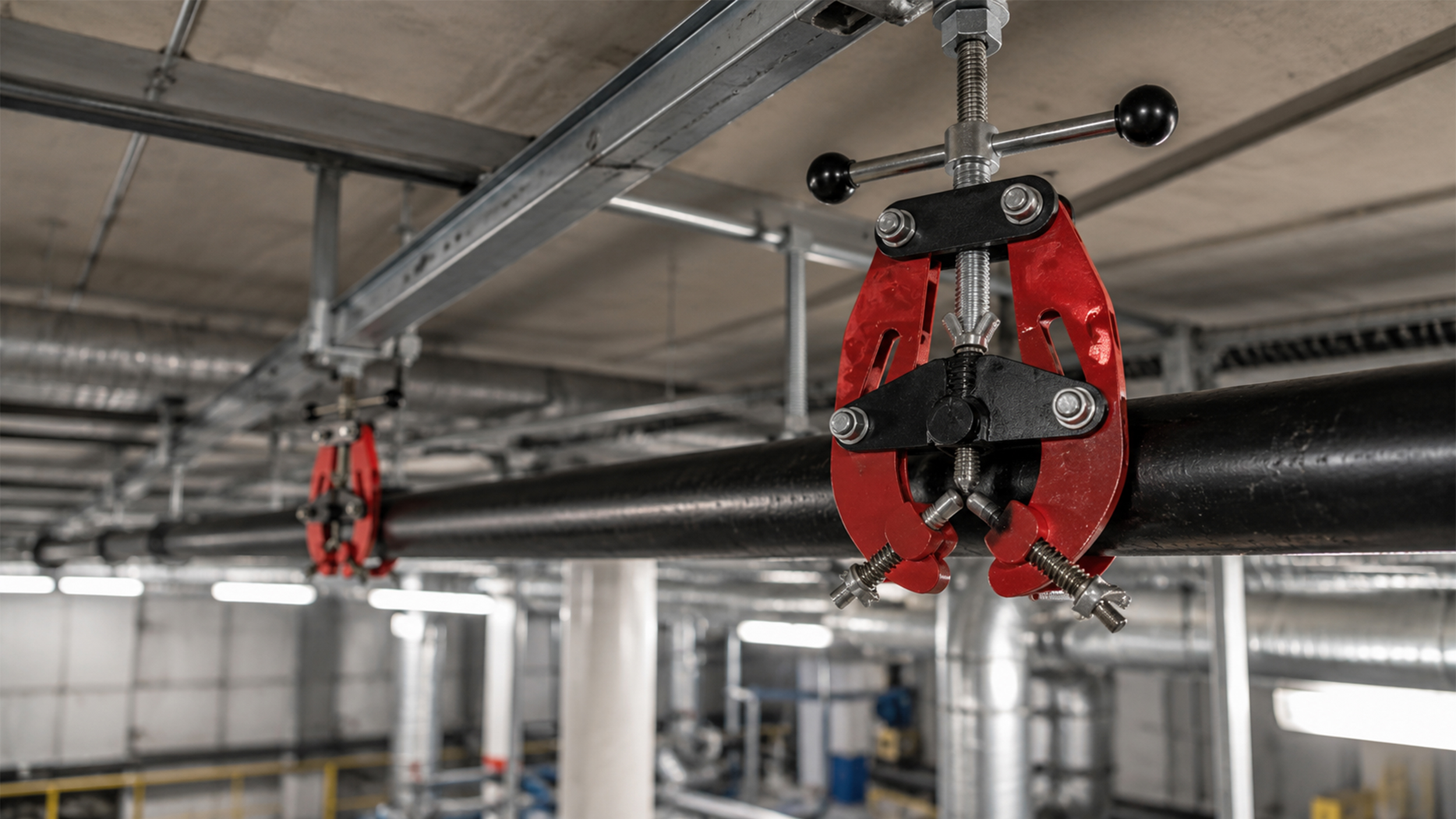

کلمپ لوله فلزی متحرک:
کلمپ لوله متحرک برای نگهداری و هدایت لوله طراحی شده و امکان حرکت کنترل‌شده آن در راستای مسیر لوله را فراهم می‌کند. این مدل در خطوطی که در اثر تغییر دما دچار انبساط و انقباض می‌شوند، کاربرد دارد و به کاهش تنش و فشار واردشده به لوله و اتصالات کمک می‌کند. برای مشاهده محصول کلمپ لوله متحرک مدل MPW112300 می‌توانید صفحه محصول را بررسی کنید.
کلمپ لوله فلزی قابل تنظیم:
کلمپ قابل تنظیم دارای ساختاری است که امکان تغییر محدوده نگهداری را فراهم می‌کند. این ویژگی استفاده از کلمپ را برای لوله‌هایی با قطرهای مختلف آسان‌تر می‌کند و انعطاف بیشتری هنگام نصب در اختیار کاربر قرار می‌دهد.
کلمپ لوله فلزی پایه دار:
این مدل علاوه بر بخش نگهدارنده لوله، دارای پایه یا براکت برای اتصال به دیوار، سقف یا سازه است. کلمپ پایه‌دار برای ایجاد یک نقطه نگهدارنده مشخص در مسیر لوله‌کشی استفاده می‌شود.
کلمپ لوله فلزی سنگین:
کلمپ‌های سنگین برای نگهداری لوله‌های بزرگ‌تر و سیستم‌هایی با وزن بالاتر طراحی می‌شوند. بدنه مقاوم‌تر و ساختار مستحکم‌تر این مدل‌ها امکان استفاده در پروژه‌های صنعتی و تأسیسات سنگین را فراهم می‌کند.
کلمپ لوله فلزی ضدلرزش:
این مدل معمولاً دارای بخش لاستیکی یا بالشتکی در محل تماس با لوله است و برای کاهش انتقال لرزش و صدای ناشی از حرکت لوله استفاده می‌شود. کلمپ ضدلرزش در سیستم‌های تأسیساتی و مسیرهایی که کنترل ارتعاش اهمیت دارد، کاربرد بیشتری دارد.
جدول مقایسه انواع کلمپ لوله فلزی:
بست لوله از نظر ساختار، روش نصب، میزان استحکام و امکان حرکت لوله با یکدیگر تفاوت دارند. جدول زیر ویژگی‌های مهم انواع کلمپ لوله فلزی را برای مقایسه سریع‌تر نشان می‌دهد.
| نوع کلمپ | ساختار | روش نصب | استحکام | قابلیت حرکت | کاربرد |
|---|---|---|---|---|---|
| کلمپ تک‌پیچ | بدنه فلزی با یک پیچ | پیچ و مهره | متوسط | کم | لوله‌های سبک و کاربردهای ساختمانی |
| کلمپ دوپیچ | بدنه دو تکه با دو پیچ | پیچ و مهره | بالا | کم تا متوسط | تأسیسات و خطوط صنعتی |
| کلمپ U شکل | میله فلزی U شکل | مهره و پیچ | متوسط تا بالا | کم | کاربردهای عمومی و صنعتی |
| کلمپ روکش‌دار | بدنه فلزی با روکش محافظ | پیچ و مهره | متوسط تا بالا | بالا | تأسیسات و سیستم‌های HVAC |
| کلمپ قابل تنظیم | بدنه دارای بخش تنظیمی | پیچ یا مکانیزم تنظیم | متوسط | متوسط | کارگاهی و تأسیساتی |
| کلمپ پایه‌دار | کلمپ به همراه پایه یا براکت | اتصال به دیوار یا سازه | بالا | متوسط | ساختمانی و صنعتی |
| کلمپ سنگین | بدنه تقویت‌شده و مقاوم | پیچ، مهره یا پایه | بسیار بالا | متوسط | خطوط و تجهیزات صنعتی |
| کلمپ ضدلرزش | بدنه فلزی با بالشتک محافظ | پیچ و مهره | متوسط تا بالا | بسیار بالا | تأسیسات و خطوط صنعتی |
| کلمپ متحرک | بدنه نگهدارنده با ساختار لغزشی | اتصال به پایه یا سازه | بالا | زیاد و کنترل‌شده | خطوط دارای انبساط و انقباض حرارتی |
-
اجزای اصلی کلمپ لوله فلزی:
- بدنه کلمپ: بخش اصلی کلمپ است که لوله را دربر می‌گیرد و نیروی نگهدارنده را منتقل می‌کند.
- پیچ و مهره: برای بستن دو بخش کلمپ و ایجاد فشار لازم روی لوله استفاده می‌شوند.
- روکش یا بالشتک: در مدل‌های روکش‌دار، بین بدنه فلزی و لوله قرار می‌گیرد و تماس مستقیم را کاهش می‌دهد.
- پایه یا محل اتصال: امکان نصب کلمپ روی دیوار، سقف، سازه یا سایر سطوح را فراهم می‌کند.
- بخش تنظیم‌کننده: در مدل‌های قابل تنظیم برای تغییر محدوده نگهداری لوله استفاده می‌شود.
جنس کلمپ لوله فلزی:
- فولادی: استحکام مکانیکی مناسبی دارد و در بسیاری از کاربردهای ساختمانی و صنعتی استفاده می‌شود. همانند: کلمپ لوله فولادی مدل MPW2563
- گالوانیزه: دارای پوشش محافظ روی سطح فولاد است و مقاومت بیشتری در برابر خوردگی ایجاد می‌کند.
- استیل: مقاومت مناسبی در برابر خوردگی دارد و برای محیط‌های مرطوب و شرایط کاری حساس کاربرد بیشتری پیدا می‌کند. همانند: کلمپ لوله استیل مدل MPC110
- روکش‌دار: دارای پوشش لاستیکی یا پلیمری است که تماس مستقیم کلمپ با سطح لوله را کاهش می‌دهد.
کاربردهای کلمپ لوله فلزی:
- لوله‌کشی آب: برای ثابت کردن لوله‌های فلزی و جلوگیری از حرکت آن‌ها در مسیر نصب استفاده می‌شود.
- سیستم‌های گرمایشی و سرمایشی: برای نگهداری لوله‌ها و ایجاد مسیر منظم در تأسیسات HVAC به کار می‌رود.
- لوله‌کشی فاضلاب: برای تثبیت لوله‌ها روی دیوار، سقف یا سازه و کاهش حرکت آن‌ها استفاده می‌شود.
- لوله‌کشی گاز: برای نگهداری و هدایت لوله‌های فلزی در مسیر مشخص مورد استفاده قرار می‌گیرد.
- تأسیسات: برای پشتیبانی و تثبیت خطوط لوله در محیط‌های صنعتی و کارگاهی کاربرد دارد.
- خطوط لوله آویز: برای نگهداری لوله‌ها از سقف و سازه‌های بالاسری استفاده می‌شود.
مزایا و معایب کلی کلمپ لوله فلزی:
کلمپ لوله فلزی با تثبیت لوله در محل نصب، به منظم شدن مسیر لوله‌کشی و کاهش حرکت و لرزش لوله کمک می‌کند. در مقابل، انتخاب نامناسب کلمپ یا نصب نادرست آن می‌تواند عملکرد سیستم نگهداری را کاهش دهد. در جدول زیر مزایا و معایب کلی کلمپ لوله فلزی آورده شده است.
| مزایا | معایب |
|---|---|
| تثبیت و نگهداری مناسب لوله | انتخاب سایز نامناسب باعث نگهداری ضعیف لوله می‌شود |
| کاهش حرکت و لرزش لوله | سفت کردن بیش از حد می‌تواند به سطح لوله آسیب برساند |
| نصب ساده و سریع | برخی مدل‌های سنگین وزن بیشتری دارند |
| مناسب برای انواع پروژه‌های ساختمانی و صنعتی | هر مدل برای تمام شرایط محیطی مناسب نیست |
| امکان استفاده از مدل‌های روکش‌دار برای محافظت از لوله | روکش برخی مدل‌ها در استفاده طولانی‌مدت ممکن است فرسوده شود |
-
نحوه نصب کلمپ لوله فلزی:
- انتخاب کلمپ مناسب: ابتدا کلمپی را انتخاب کنید که با قطر لوله و نوع کاربرد آن مطابقت داشته باشد.
- مشخص کردن محل نصب: محل قرارگیری کلمپ را روی دیوار، سقف یا سازه مشخص کنید.
- قرار دادن لوله: لوله را در موقعیت موردنظر قرار دهید و مسیر آن را پیش از محکم کردن کلمپ بررسی کنید.
- قرار دادن کلمپ: کلمپ را در اطراف لوله قرار دهید تا بدنه آن به‌درستی روی لوله قرار بگیرد.
- محکم کردن پیچ و مهره: پیچ‌ها و مهره‌ها را به اندازه مناسب سفت کنید تا لوله ثابت شود و فشار بیش از حد به آن وارد نشود.
ایمنی و نگهداری کلمپ لوله فلزی:
- بررسی بدنه: بدنه کلمپ را از نظر ترک، شکستگی، خم‌شدگی و خوردگی بررسی کنید.
- کنترل پیچ و مهره: شل شدن پیچ‌ها می‌تواند باعث حرکت لوله شود؛ بنابراین اتصالات را به‌صورت دوره‌ای بررسی کنید.
- بررسی روکش: در مدل‌های روکش‌دار، وضعیت پوشش داخلی را بررسی کنید تا از فرسودگی یا جدا شدن آن جلوگیری شود.
- کنترل زنگ زدگی: در کلمپ‌های فلزی، ایجاد خوردگی را بررسی و در صورت نیاز قطعه آسیب‌دیده را تعویض کنید.
- جلوگیری از فشار بیش از حد: پیچ کلمپ را بیش از اندازه سفت نکنید؛ زیرا فشار زیاد می‌تواند به سطح لوله آسیب برساند.
- تمیزکاری: گردوغبار، روغن و آلودگی‌های جمع‌شده روی کلمپ را پاک کنید تا وضعیت قطعات به راحتی قابل بررسی باشد.
عوامل مؤثر بر انتخاب کلمپ لوله فلزی:
- سایز لوله: قطر داخلی کلمپ باید با قطر خارجی لوله هماهنگ باشد تا لوله به‌درستی در محل خود قرار بگیرد.
- جنس کلمپ: جنس بدنه باید استحکام کافی برای نگهداری لوله داشته باشد و با شرایط محیطی سازگار باشد.
- نوع کلمپ: مدل‌های تک‌پیچ، دوپیچ، U شکل، آویز، عایق‌دار و سنگین برای کاربردهای متفاوت طراحی شده‌اند.
- وزن لوله: برای لوله‌های سنگین باید از کلمپی با ساختار مقاوم و ظرفیت نگهداری مناسب استفاده شود.
- محل نصب: نوع کلمپ باید با نحوه نصب روی دیوار، سقف، زمین یا سازه فلزی هماهنگ باشد.
- شرایط محیطی: در محیط‌های مرطوب یا خورنده، استفاده از کلمپ‌های گالوانیزه، استیل یا دارای پوشش محافظ اهمیت بیشتری دارد.
- وجود روکش محافظ: برای لوله‌هایی که سطح آن‌ها در برابر تماس مستقیم فلز حساس است، مدل‌های روکش‌دار انتخاب مناسب‌تری هستند.
- قابلیت تنظیم: در پروژه‌هایی که با چند قطر نزدیک به هم کار می‌شود، کلمپ قابل تنظیم می‌تواند کاربرد بیشتری داشته باشد.
مشکلات رایج کلمپ لوله فلزی:
- شل شدن کلمپ: لرزش یا نصب نامناسب می‌تواند باعث شل شدن پیچ‌ها و کاهش استحکام نگهداری لوله شود.
- زنگ زدگی بدنه: قرار گرفتن کلمپ فولادی در محیط مرطوب یا خورنده می‌تواند باعث ایجاد خوردگی در سطح آن شود.
- آسیب به سطح لوله: سفت کردن بیش از حد کلمپ یا استفاده از مدل بدون روکش برای لوله‌های حساس ممکن است باعث ایجاد خط و خراش روی سطح لوله شود.
- حرکت لوله داخل کلمپ: انتخاب سایز نامناسب یا نصب نادرست می‌تواند باعث شود لوله به‌خوبی در محل خود ثابت نماند.
- فرسودگی روکش: در کلمپ‌های روکش‌دار، فرسودگی یا جدا شدن پوشش داخلی می‌تواند تماس مستقیم فلز با لوله را افزایش دهد.
- شکستگی یا تغییر شکل: وارد شدن بار بیش از ظرفیت کلمپ می‌تواند باعث تغییر شکل یا آسیب به بدنه آن شود.
جمع‌بندی کلمپ لوله فلزی:
کلمپ لوله فلزی با ایجاد مهار مناسب، سرعت نصب و اجرای لوله‌کشی را افزایش می‌دهد و به قرارگیری منظم‌تر لوله‌ها در مسیر کمک می‌کند. استفاده از این ابزار همچنین باعث بهبود ثبات لوله، کاهش لرزش و حرکت ناخواسته و افزایش نظم در اجرای خطوط لوله‌کشی می‌شود. در پروژه‌های تأسیساتی و صنعتی، استفاده از کلمپ مناسب می‌تواند فرآیند نصب و نگهداری لوله‌ها را ساده‌تر و اجرای سیستم را سریع‌تر و منظم‌تر کند.
برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، ثبت سفارش و پاسخ به سوالات فنی، با کارشناسان رستگار صنعت تماس حاصل فرمایید.
سوالات متداول کلمپ لوله فلزی (FAQ)
کلمپ لوله فلزی برای چه لوله‌هایی استفاده می‌شود؟
این کلمپ‌ها برای نگهداری لوله‌های فلزی مانند لوله‌های فولادی، استیل و گالوانیزه استفاده می‌شوند و نوع مناسب آن‌ها باید با قطر و کاربرد لوله هماهنگ باشد.
تفاوت کلمپ تک پیچ و دو پیچ چیست؟
کلمپ تک پیچ ساختار ساده‌تری دارد و با یک پیچ بسته می‌شود، در حالی که مدل دو پیچ از دو نقطه برای محکم کردن لوله استفاده می‌کند و معمولاً برای نگهداری محکم‌تر لوله کاربرد دارد.
کلمپ U شکل برای چه کاری استفاده می‌شود؟
کلمپ U شکل برای ثابت کردن لوله روی سازه، پایه یا سطوح مختلف استفاده می‌شود و به‌ویژه در نصب لوله‌های فلزی کاربرد دارد.
آیا کلمپ لوله فلزی باعث آسیب به لوله می‌شود؟
در صورت انتخاب یا نصب نادرست، فشار بیش از حد کلمپ می‌تواند به سطح لوله آسیب برساند. استفاده از سایز مناسب و در موارد لازم، کلمپ روکش‌دار می‌تواند تماس مستقیم فلز با لوله را کاهش دهد.
کلمپ لوله فلزی روکش دار چه مزیتی دارد؟
روکش داخلی از تماس مستقیم بدنه فلزی با لوله جلوگیری می‌کند و می‌تواند به کاهش لرزش، صدا و احتمال ایجاد خراش روی سطح لوله کمک کند.
چرا کلمپ لوله فلزی زنگ می‌زند؟
تماس مداوم فولاد با رطوبت، آب یا محیط‌های خورنده می‌تواند باعث ایجاد زنگ‌زدگی شود. استفاده از کلمپ گالوانیزه یا استیل در محیط‌های مناسب می‌تواند مقاومت در برابر خوردگی را افزایش دهد.
تفاوت کلمپ ثابت و کلمپ متحرک چیست؟
کلمپ ثابت برای جلوگیری از جابه‌جایی لوله در یک نقطه مشخص استفاده می‌شود، در حالی که کلمپ متحرک امکان حرکت کنترل‌شده لوله را در مسیر خود فراهم می‌کند.
آیا کلمپ لوله فلزی باعث کاهش لرزش لوله می‌شود؟
کلمپ می‌تواند با محدود کردن حرکت لوله، به کاهش لرزش و جابه‌جایی آن کمک کند. در شرایطی که کنترل ارتعاش اهمیت بیشتری دارد، استفاده از مدل‌های دارای روکش یا بالشتک مناسب می‌تواند انتقال لرزش و صدا به سازه را نیز کاهش دهد.
آیا سفت کردن بیش از حد کلمپ به لوله آسیب می‌زند؟
بله. سفت کردن بیش از حد پیچ‌های کلمپ می‌تواند فشار موضعی زیادی به سطح لوله وارد کند و در برخی شرایط باعث تغییر شکل، خراش یا آسیب به پوشش لوله شود. پیچ‌ها باید به اندازه‌ای محکم شوند که لوله به‌درستی مهار شود، بدون اینکه فشار اضافی ایجاد شود.
کلمپ لوله متحرک چه زمانی استفاده می‌شود؟
کلمپ متحرک زمانی کاربرد دارد که لوله در اثر تغییر دما نیاز به حرکت طولی داشته باشد. این کلمپ ضمن نگهداری لوله، امکان جابه‌جایی کنترل‌شده آن را فراهم می‌کند و به کاهش تنش واردشده به لوله و اتصالات کمک می‌کند.
