راهنمای جامع فلنج بازکن هیدرولیک | از ساختار و عملکرد تا کاربردهای صنعتی
فلنج بازکن هیدرولیک چیست؟
فلنج بازکن هیدرولیک ابزاری تخصصی برای جدا کردن و ایجاد فاصله کنترل‌شده بین دو فلنج در اتصالات خطوط لوله است. این ابزار با استفاده از نیروی هیدرولیک، فک یا گوه مخصوص را بین فلنج‌ها قرار داده و آن‌ها را به صورت تدریجی از یکدیگر جدا می‌کند. فلنج بازکن هیدرولیک با نام‌هایی مانند فلنج اسپریدر، فلنج جداکن، ابزار بازکن فلنج، فلنج‌گشا و Hydraulic Flange Spreader نیز شناخته می‌شود.
فلنج بازکن هیدرولیک چگونه کار می‌کند؟
دستگاه فلنج بازکن هیدرولیک با تبدیل فشار روغن هیدرولیک به نیروی مکانیکی، فک یا گوه بازکننده را حرکت می‌دهد. ابتدا بخش بازکننده ابزار در شکاف موجود بین دو فلنج قرار می‌گیرد. سپس با اعمال فشار هیدرولیک، فک یا گوه به‌آرامی باز شده و نیروی لازم برای ایجاد فاصله بین دو فلنج را تولید می‌کند. پس از ایجاد فاصله، می‌توان از بلوک‌های پله‌ای یا قطعات نگهدارنده مناسب برای حفظ فاصله ایجاد شده استفاده کرد. این فاصله امکان انجام عملیات تعمیراتی مانند خارج کردن گسکت، بازرسی سطح فلنج یا دسترسی به بخش‌های داخلی اتصال را فراهم می‌کند.
انواع فلنج بازکن هیدرولیک
فلنج بازکن‌های هیدرولیک را می‌توان بر اساس ساختار ابزار هیدرولیک، مکانیزم بازکردن فلنج و نحوه تأمین نیروی هیدرولیک دسته‌بندی کرد.
- فلنج بازکن هیدرولیک یکپارچه: پمپ و جک هیدرولیک در بدنه ابزار تعبیه شده‌اند و نیازی به پمپ یا شیلنگ خارجی ندارند. این مدل به دلیل طراحی جمع‌وجور، برای فضاهای محدود و عملیات تعمیراتی قابل حمل مناسب است.

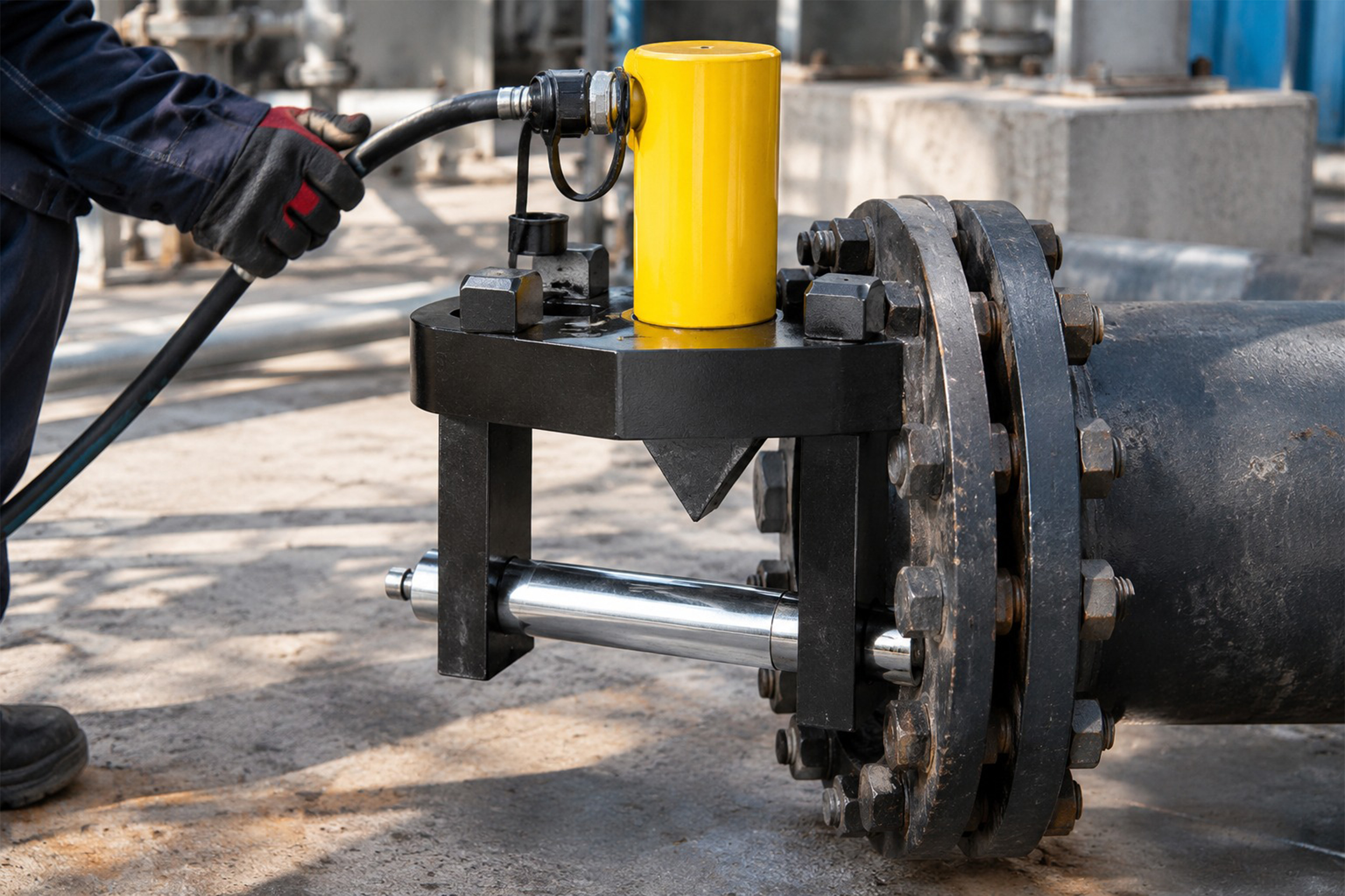

- فلنج بازکن هیدرولیک جداگانه: جک یا سیلندر هیدرولیک به یک پمپ خارجی متصل می‌شود و نیروی لازم برای باز کردن فلنج را تأمین می‌کند. این ساختار امکان استفاده از پمپ‌های مختلف و اجرای عملیات با نیروی بالاتر را فراهم می‌کند.
- فلنج بازکن هیدرولیک تک‌گوه: این ابزار با استفاده از یک گوه بین دو فلنج قرار گرفته و با حرکت گوه، فاصله لازم برای انجام تعمیرات ایجاد می‌کند. برای تعویض واشر، تمیزکاری سطوح و تعمیر اتصالات فلنجی کاربرد دارد.
- فلنج بازکن هیدرولیک دوگوه: در این مدل از دو ابزار یا دو نقطه بازکن برای ایجاد نیروی متعادل‌تر استفاده می‌شود. به‌کارگیری همزمان دو بازکن می‌تواند به باز شدن موازی فلنج و کنترل بهتر فاصله بین دو سطح کمک کند.
- فلنج بازکن هیدرولیک پمپ دستی: نیروی هیدرولیکی توسط پمپ دستی تأمین می‌شود و کاربر می‌تواند فشار و میزان بازشدن ابزار را کنترل کند. این مدل برای عملیات تعمیراتی و محیط‌هایی که دسترسی به منبع برق وجود ندارد مناسب است. مانند: فلنج بازکن هیدرولیک دستی 10 تن رستگار صنعت مدل HFS-10
- فلنج بازکن هیدرولیک پمپ برقی: در این مدل، پمپ هیدرولیک برقی وظیفه تأمین فشار مورد نیاز جک را بر عهده دارد. استفاده از پمپ برقی برای عملیات پرتکرار و کاربردهایی که سرعت و کاهش نیروی دستی اهمیت دارد، مناسب‌تر است.
جدول مقایسه انواع فلنج بازکن هیدرولیک:
فلنج بازکن‌ها از نظر روش ایجاد نیرو، قدرت جداسازی، سرعت عملکرد و نوع کاربرد با یکدیگر تفاوت دارند. جدول زیر مهم‌ترین ویژگی‌های انواع فلنج بازکن را برای مقایسه سریع‌تر نشان می‌دهد.
| نوع فلنج بازکن | نحوه عملکرد | مزیت اصلی | کاربرد مناسب |
|---|---|---|---|
| یکپارچه | پمپ و جک هیدرولیک در بدنه ابزار قرار دارند و بدون تجهیزات هیدرولیک خارجی کار می‌کند. | حمل آسان و راه‌اندازی سریع | تعمیرات میدانی و فضاهای محدود |
| جداگانه | ابزار بازکن به جک و پمپ هیدرولیک خارجی متصل می‌شود. | امکان استفاده از پمپ‌های مختلف و تأمین نیروی بالا | کارهای سنگین و تعمیرات صنعتی |
| تک‌گوه | یک گوه هیدرولیکی بین دو فلنج قرار گرفته و با حرکت آن فاصله بین فلنج‌ها افزایش می‌یابد. | طراحی ساده و تمرکز نیرو در یک نقطه | تعویض واشر و تعمیرات عمومی فلنج |
| دوگوه | دو ابزار یا دو نقطه بازکن به‌صورت همزمان نیروی جداسازی را به فلنج وارد می‌کنند. | توزیع بهتر نیرو و بازشدن کنترل‌شده‌تر | فلنج‌های بزرگ و عملیات سنگین |
| با پمپ دستی | فشار هیدرولیک موردنیاز توسط پمپ دستی تأمین و به جک منتقل می‌شود. | عدم وابستگی به برق | تعمیرات سیار و محیط‌های فاقد برق |
| با پمپ برقی | پمپ هیدرولیک برقی فشار لازم برای حرکت جک و باز کردن فلنج را تأمین می‌کند. | سرعت و سهولت بیشتر در عملیات پرتکرار | کارگاه‌ها و پروژه‌های صنعتی با استفاده مداوم |
-
نحوه استفاده از فلنج بازکن هیدرولیک:
ابتدا وضعیت فلنج، پیچ‌ها و میزان خوردگی را بررسی کرده و محل مناسبی برای قرارگیری دستگاه انتخاب کنید. سپس فک یا گوه دستگاه را به درستی بین دو فلنج قرار دهید و در مدل‌های دارای پمپ جداگانه، شلنگ و اتصالات هیدرولیک را متصل کنید. در ادامه، فشار هیدرولیک را به صورت تدریجی افزایش دهید تا فک دستگاه به‌آرامی حرکت کرده و فاصله مورد نیاز بین فلنج‌ها ایجاد شود. پس از باز شدن کنترل‌شده فلنج، می‌توان عملیات تعمیر یا تعویض قطعه را انجام داد و در پایان، فشار سیستم را مطابق دستورالعمل دستگاه کاهش داد.
اجزای اصلی و جنس فلنج بازکن هیدرولیک:
- فک یا گوه بازکن: مهم‌ترین بخش فلنج بازکن است که بین دو سطح فلنج قرار می‌گیرد و با حرکت تدریجی خود، فاصله بین فلنج‌ها را افزایش می‌دهد. این قطعه معمولاً از فولاد آلیاژی یا فولاد سخت‌کاری‌شده ساخته می‌شود تا در برابر فشار و سایش مقاومت کافی داشته باشد. مانند: دستگاه فلنج بازکن مدل SFSH SFSM
- سیلندر هیدرولیک: نیروی حاصل از فشار روغن هیدرولیک را به حرکت مکانیکی تبدیل می‌کند و باعث حرکت فک یا گوه می‌شود. بدنه سیلندر معمولاً از فولاد مقاوم ساخته شده و سطح قطعات داخلی آن برای تحمل فشار بالا و کاهش سایش طراحی می‌شود.
- پمپ هیدرولیک: وظیفه ایجاد و تأمین فشار روغن برای حرکت سیلندر را بر عهده دارد. در مدل‌های دستی، فشار توسط نیروی دست ایجاد می‌شود و در مدل‌های برقی، پمپ با استفاده از موتور الکتریکی کار می‌کند.
- شلنگ و اتصالات هیدرولیک: برای انتقال روغن تحت فشار بین پمپ و سیلندر استفاده می‌شوند. این بخش‌ها باید توانایی تحمل فشار کاری دستگاه را داشته باشند و از مواد مقاوم در برابر فشار و روغن ساخته شوند.
- بدنه و فریم نگهدارنده: ساختار اصلی ابزار را تشکیل می‌دهد و وظیفه انتقال و تحمل نیرو را بر عهده دارد. در بسیاری از مدل‌ها از فولاد کربنی یا فولاد آلیاژی برای ساخت این قسمت استفاده می‌شود.
- پین‌ها و قطعات اتصال: برای اتصال بخش‌های مختلف فلنج بازکن و ایجاد حرکت کنترل شده استفاده می‌شوند. این قطعات معمولاً از فولاد مقاوم و در برخی مدل‌ها از فولاد سخت‌کاری‌شده ساخته می‌شوند.
- آب‌بندها و اورینگ‌ها: برای جلوگیری از نشت روغن هیدرولیک در سیلندر و اتصالات استفاده می‌شوند. این قطعات معمولاً از لاستیک‌های مهندسی و مواد مقاوم در برابر فشار و روغن ساخته می‌شوند.
- دسته یا بخش کنترل: در مدل‌های دستی و برخی مدل‌های قابل حمل برای جابه‌جایی، قرارگیری و کنترل بهتر ابزار استفاده می‌شود. این قسمت ممکن است از فولاد، آلومینیوم یا مواد پلیمری مقاوم ساخته شود.
کاربردهای فلنج بازکن هیدرولیک:
- تعمیر و نگهداری خطوط لوله: برای باز کردن فلنج‌ها هنگام تعمیر، تعویض قطعات و انجام عملیات سرویس مورد استفاده قرار می‌گیرد.
- صنایع نفت و گاز: در تعمیرات خطوط انتقال، تجهیزات فرآیندی و اتصالات فلنجی کاربرد دارد.
- صنایع پتروشیمی: برای جداسازی فلنج‌های تجهیزات و خطوط لوله در زمان تعمیرات و اورهال استفاده می‌شود.
- نیروگاه‌ها: برای باز کردن اتصالات فلنجی در سیستم‌های انتقال سیال، بخار و تجهیزات نیروگاهی کاربرد دارد.
- تعمیرات تجهیزات صنعتی: برای جداسازی فلنج پمپ‌ها، شیرآلات، مبدل‌های حرارتی و سایر تجهیزات دارای اتصال فلنجی استفاده می‌شود.
- تعمیرات میدانی: مدل‌های قابل حمل برای استفاده در محل پروژه و مکان‌هایی که امکان انتقال تجهیزات سنگین وجود ندارد، گزینه مناسبی هستند.
مزایا و معایب کلی فلنج بازکن هیدرولیک:
فلنج بازکن هیدرولیک با نیروی کنترل‌شده، جداسازی فلنج را بدون ضربه شدید آسان می‌کند و در فلنج‌های سنگین و فضاهای محدود، سرعت تعمیرات را افزایش می‌دهد. در جدول زیر، مهم‌ترین مزایا و معایب این ابزار را بررسی می‌کنیم.
| مزایای فلنج بازکن هیدرولیک | معایب فلنج بازکن هیدرولیک |
|---|---|
| ایجاد نیروی زیاد برای جداسازی فلنج‌های سنگین | قیمت بالاتر نسبت به برخی ابزارهای مکانیکی |
| افزایش سرعت عملیات تعمیر و نگهداری | نیاز به نگهداری سیستم هیدرولیک |
| اعمال نیروی کنترل‌شده و تدریجی | احتمال نشت روغن در صورت خرابی آب‌بندها یا اتصالات |
| مناسب برای فلنج‌های بزرگ و اتصالات صنعتی | وزن برخی مدل‌های صنعتی نسبتاً زیاد است |
| کاهش نیاز به ضربه و استفاده از نیروی دستی زیاد | نیاز به آموزش برای استفاده صحیح از سیستم هیدرولیک |
-
نکات ایمنی و نگهداری فلنج بازکن هیدرولیک:
- بررسی فک‌ها: فک یا گوه دستگاه را از نظر ترک، شکستگی، خوردگی و تغییر شکل بررسی کنید.
- کنترل شلنگ و اتصالات: شلنگ‌های هیدرولیک و محل اتصال آن‌ها را از نظر نشتی، پارگی یا آسیب‌دیدگی بررسی کنید.
- کنترل فشار: فشار سیستم را از محدوده مجاز دستگاه بالاتر نبرید و هنگام کار فشار را به صورت تدریجی افزایش دهید.
- استفاده از تجهیزات ایمنی: هنگام کار از دستکش، عینک ایمنی، کفش ایمنی و سایر تجهیزات حفاظت فردی متناسب با محیط استفاده کنید.
- قرارگیری صحیح ابزار: فلنج بازکن باید به صورت کامل و پایدار در محل مناسب بین فلنج‌ها قرار گرفته باشد.
- بازرسی سیستم هیدرولیک: وضعیت روغن، اتصالات و اجزای هیدرولیکی را به صورت دوره‌ای بررسی کنید.
- تخلیه فشار: پیش از جابه‌جایی، سرویس یا جدا کردن اتصالات هیدرولیک، فشار سیستم را به‌طور کامل تخلیه کنید.
مشکلات رایج فلنج بازکن هیدرولیک:
- ایجاد نشدن نیروی کافی: کاهش فشار پمپ، نشتی روغن یا وجود مشکل در سیستم هیدرولیک می‌تواند باعث کاهش قدرت دستگاه شود.
- حرکت نکردن فک: وجود هوا در مدار، خرابی پمپ یا گیر کردن قطعات مکانیکی ممکن است مانع حرکت صحیح فک شود.
- نشت روغن هیدرولیک: خرابی اورینگ، آب‌بند، شلنگ یا اتصالات می‌تواند باعث نشت روغن و کاهش فشار سیستم شود.
- باز نشدن فلنج: انتخاب نامناسب محل قرارگیری فک، خوردگی شدید فلنج یا کافی نبودن ظرفیت ابزار می‌تواند باعث دشوار شدن عملیات شود.
- برگشت کند فک: وجود مشکل در سیستم بازگشت سیلندر یا آلودگی و خرابی قطعات داخلی می‌تواند سرعت برگشت فک را کاهش دهد.
- آسیب دیدن فک یا گوه: اعمال نیروی بیش از ظرفیت ابزار یا قرارگیری نادرست فک بین فلنج‌ها ممکن است باعث تغییر شکل یا فرسودگی آن شود.
عوامل مؤثر بر انتخاب فلنج بازکن هیدرولیک:
- ظرفیت نیروی جداسازی: ظرفیت ابزار باید با میزان نیروی مورد نیاز برای باز کردن فلنج متناسب باشد.
- محدوده باز شدن: حداقل و حداکثر فاصله‌ای که دستگاه می‌تواند بین دو فلنج ایجاد کند، باید با شرایط پروژه هماهنگ باشد.
- نوع فلنج: ساختار و ابعاد فلنج در انتخاب نوع مناسب فلنج بازکن اهمیت دارد.
- نوع سیستم هیدرولیک: مدل‌های دارای پمپ دستی، برقی یا سیستم هیدرولیک یکپارچه برای شرایط کاری متفاوت استفاده می‌شوند.
- وزن و قابلیت حمل: برای تعمیرات میدانی، مدل‌های سبک‌تر و قابل حمل جابه‌جایی آسان‌تری دارند.
- محدوده فشار کاری: فشار کاری مجاز دستگاه باید با سیستم هیدرولیک و نیاز عملیاتی پروژه مطابقت داشته باشد.
جمع‌بندی فلنج بازکن هیدرولیک:
فلنج بازکن هیدرولیک با کاهش نیروی دستی و حذف ضربه‌های شدید، سرعت جداسازی فلنج و دقت انجام تعمیرات را افزایش می‌دهد. استفاده از این ابزار همچنین به کاهش زمان توقف تجهیزات، ساده‌تر شدن عملیات سرویس و بهبود ایمنی هنگام باز کردن اتصالات کمک می‌کند و انجام تعمیرات را با کنترل و نظم بیشتری امکان‌پذیر می‌سازد.
برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، ثبت سفارش و پاسخ به سوالات فنی، با کارشناسان رستگار صنعت تماس حاصل فرمایید.
سوالات متداول فلنج بازکن هیدرولیک (FAQ)
فلنج بازکن هیدرولیک چیست؟
فلنج بازکن هیدرولیک ابزاری است که با استفاده از فشار روغن هیدرولیک، نیروی لازم برای ایجاد فاصله بین دو فلنج را تأمین می‌کند و برای جداسازی فلنج‌های به‌هم‌چسبیده یا سنگین استفاده می‌شود.
فلنج بازکن هیدرولیک برای چه کاری استفاده می‌شود؟
این ابزار برای جداسازی فلنج‌ها هنگام تعمیر، بازرسی، تعویض واشر، سرویس تجهیزات و انجام عملیات نگهداری خطوط لوله و تجهیزات صنعتی استفاده می‌شود.
فلنج بازکن هیدرولیک چه مزیتی نسبت به مدل مکانیکی دارد؟
مدل هیدرولیک می‌تواند نیروی جداسازی بیشتری ایجاد کند و اعمال نیرو را با کنترل بالاتری انجام دهد؛ به همین دلیل برای فلنج‌های بزرگ و عملیات سنگین مناسب‌تر است.
آیا فلنج بازکن هیدرولیک برای فضای محدود مناسب است؟
بله، بسیاری از مدل‌های فلنج بازکن هیدرولیک با طراحی فشرده برای قرارگیری در فاصله محدود بین فلنج‌ها ساخته می‌شوند و می‌توانند در تعمیرات میدانی و فضاهای دشوار کاربرد داشته باشند.
چرا فلنج بازکن هیدرولیک قدرت کافی ندارد؟
کاهش فشار سیستم، نشتی روغن، وجود مشکل در پمپ یا شلنگ، خرابی آب‌بندی‌ها و انتخاب دستگاه با ظرفیت کمتر از نیاز عملیات می‌تواند باعث کاهش قدرت فلنج بازکن شود.
آیا می‌توان از فلنج بازکن هیدرولیک برای فلنج‌های زنگ‌زده و گیرکرده استفاده کرد؟
بله، فلنج بازکن هیدرولیک برای جداسازی فلنج‌هایی که به دلیل خوردگی، چسبندگی یا شرایط کاری به‌سختی از یکدیگر جدا می‌شوند، کاربرد دارد. نیروی هیدرولیکی به‌صورت تدریجی اعمال می‌شود و امکان ایجاد فاصله بین فلنج‌ها را بدون استفاده از ضربه‌های شدید فراهم می‌کند.
چرا فلنج بازکن هیدرولیک هنگام کار به‌درستی باز نمی‌شود؟
کاهش فشار هیدرولیک، نشتی روغن، وجود مشکل در پمپ یا شلنگ، هوا در مدار، خرابی آب‌بندی‌ها یا قرارگیری نادرست فک می‌تواند باعث کاهش عملکرد دستگاه شود. همچنین استفاده از فلنج بازکن با ظرفیت کمتر از نیروی مورد نیاز عملیات، مانع ایجاد بازشدگی مناسب خواهد شد.
آیا فلنج بازکن هیدرولیک به واشر و سطح فلنج آسیب می‌زند؟
در صورت قرارگیری صحیح فک و اعمال نیروی متناسب با ظرفیت دستگاه، جداسازی به صورت کنترل‌شده انجام می‌شود و احتمال آسیب کاهش پیدا می‌کند. با این حال، وارد کردن فشار بیش از ظرفیت، قرارگیری نامناسب فک یا استفاده از ابزار نامتناسب می‌تواند باعث آسیب به لبه فلنج، سطح آب‌بندی یا خود دستگاه شود.
