بالانسر چیست؟ معرفی انواع، کاربردها، نحوه عملکرد و راهنمای انتخاب

بالانسر چیست؟

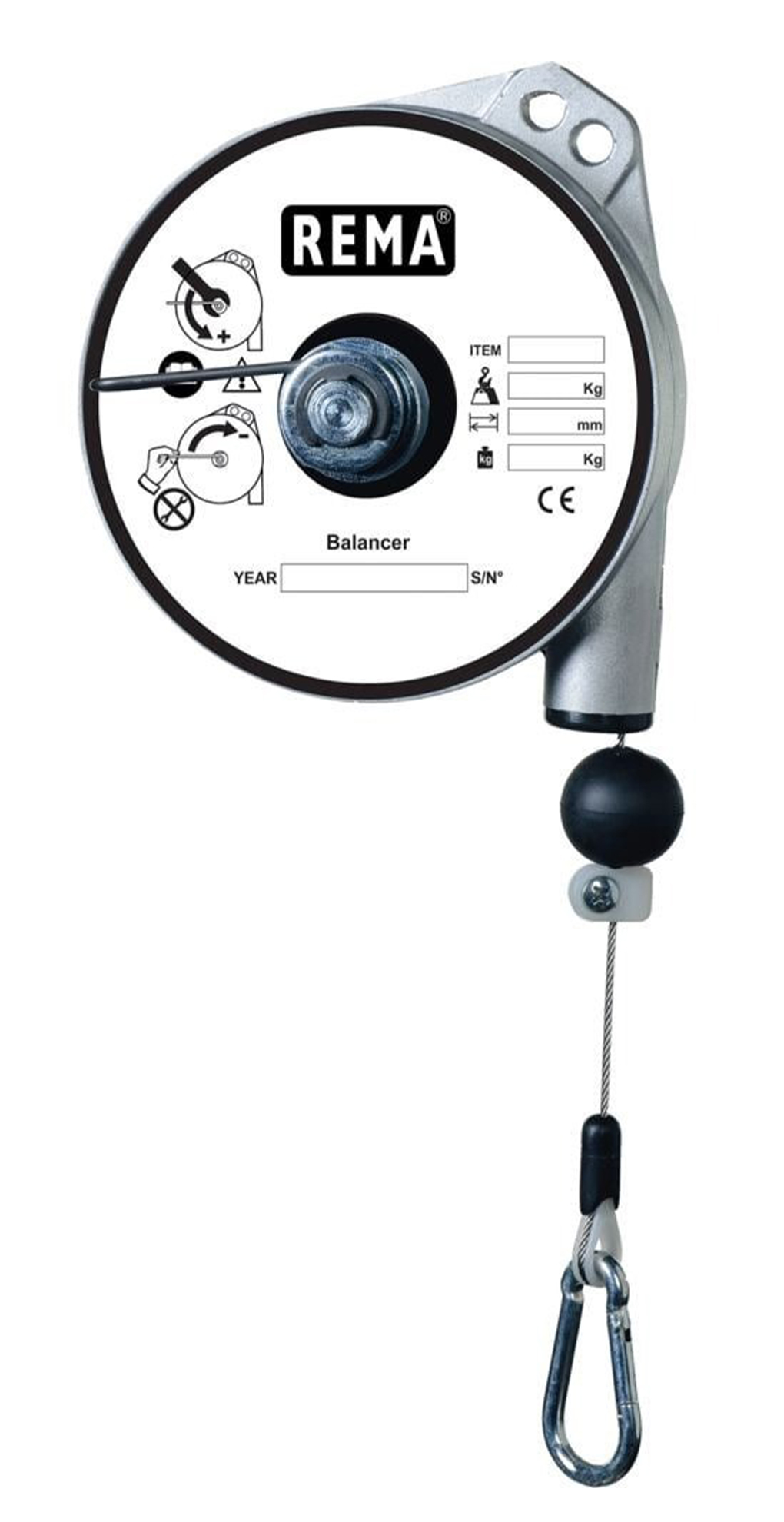

بالانسر وسیله‌‌ای مکانیکی یا پنوماتیکی برای متعادل‌سازی وزن ابزار، تجهیزات و بارهای معلق است که با کاهش نیروی مورد نیاز برای نگه‌داشتن یا جابه‌جایی بار، کار با تجهیزات را آسان‌تر می‌کند. این دستگاه با ایجاد نیروی مخالف وزن بار، امکان حرکت کنترل‌شده و نگه‌داشتن ابزار در موقعیت مورد نظر را فراهم می‌سازد. بالانسر با نام‌هایی مانند متعادل‌کننده ابزار، ابزار بالانسر، تعادل‌دهنده و Tool Balancer نیز شناخته می‌شود.

نحوه عملکرد بالانسر چگونه است؟

بالانسر صنعتی با ایجاد نیرویی مخالف وزن ابزار یا بار، بخشی از وزن آن را جبران می‌کند. در مدل‌های مکانیکی این نیرو معمولاً توسط فنر یا مکانیزم داخلی ایجاد می‌شود و در مدل‌های پنوماتیکی از فشار هوای فشرده استفاده می‌شود. در نتیجه، اپراتور می‌تواند ابزار را با نیروی کمتری حرکت داده یا در موقعیت مشخص نگه دارد.

انواع بالانسر

بالانسرها بر اساس مکانیزم ایجاد نیروی تعادل و نحوه کنترل ابزار یا بار به چند نوع اصلی تقسیم می‌شوند. تفاوت این مدل‌ها در روش متعادل‌سازی وزن، میزان کنترل، ظرفیت، سرعت حرکت و شرایط مورد نیاز برای نصب است.

بالانسر فنری:

بالانسر فنری با استفاده از نیروی فنر، وزن ابزار را متعادل می‌کند و نیروی مورد نیاز اپراتور را کاهش می‌دهد. این مدل برای ابزارهای دستی، خطوط مونتاژ و عملیات تکراری گزینه‌ای ساده و کاربردی است. برای مشاهده محصول بالانسر فنری مدل TW-5 می‌توانید صفحه محصول را بررسی کنید.

بالانسر پنوماتیکی:

بالانسر پنوماتیکی با استفاده از هوای فشرده، وزن ابزار یا بار را متعادل می‌کند. این مدل برای بارهای سنگین‌تر و کاربردهایی که حرکت نرم و کنترل‌شده اهمیت دارد، مناسب است.

بالانسر الکتریکی:

بالانسر الکتریکی با استفاده از موتور و سیستم کنترل، حرکت و موقعیت ابزار یا بار را مدیریت می‌کند. این نوع برای کاربردهایی که دقت، کنترل حرکت و تکرارپذیری اهمیت دارد، مناسب است.

بالانسر الکتروپنوماتیکی:

بالانسر الکتروپنوماتیکی ترکیبی از سیستم پنوماتیکی و کنترل الکتریکی است و امکان متعادل‌سازی و کنترل دقیق‌تر ابزار یا بار را فراهم می‌کند. این مدل بیشتر در خطوط تولید و مونتاژ صنعتی کاربرد دارد.

بالانسر Zero Gravity:

بالانسر Zero Gravity با ایجاد نیروی تعادل متناسب با وزن ابزار، امکان حرکت و نگه‌داشتن آن با نیروی بسیار کم را فراهم می‌کند. این مدل برای ابزارهای سنگین و عملیات تکراری که کاهش خستگی اپراتور اهمیت دارد، مناسب است.

جدول مقایسه انواع بالانسر:

جدول زیر انواع اصلی بالانسر را از نظر مکانیزم عملکرد، کاربرد، مزایا و محدودیت‌ها مقایسه می‌کند تا انتخاب نوع مناسب برای شرایط کاری مختلف آسان‌تر شود.

-

اجزا و متریال بالانسر:

• بدنه بالانسر: محل قرارگیری و محافظت از مکانیزم داخلی دستگاه است و معمولاً از فولاد یا آلیاژهای فلزی مقاوم ساخته می‌شود تا فشار و وزن کاری را تحمل کند. همانند: بالانسر بازو دار 100 نیوتن مدل RIL5C
• فنر یا مکانیزم ایجاد تعادل: نیروی لازم برای جبران وزن ابزار یا بار را ایجاد می‌کند و در مدل‌های فنری معمولاً از فولاد فنری با استحکام و انعطاف‌پذیری بالا ساخته می‌شود. همانند: بالانسر مدل SA-2204A
• سیم‌ بکسل یا کابل: ابزار را به بالانسر متصل می‌کند و معمولاً از فولاد چند رشته‌ای ساخته می‌شود تا بتواند وزن ابزار را به‌صورت ایمن تحمل کند.
• قرقره: مسیر حرکت کابل را هدایت می‌کند و به حرکت روان آن کمک می‌کند و معمولاً از فولاد یا آلیاژهای مقاوم ساخته می‌شود.
• قلاب یا محل اتصال: برای اتصال ابزار یا تجهیزات به بالانسر استفاده می‌شود و معمولاً از فولاد یا فولاد آلیاژی ساخته می‌شود تا در برابر کشش و بارگذاری مقاومت کند. همانند: بالانسر مدل ES630
• سیستم تنظیم ظرفیت: نیروی تعادل را متناسب با وزن ابزار تنظیم می‌کند و امکان استفاده صحیح از بالانسر را فراهم می‌سازد.
• سیستم ترمز یا قفل: در شرایط مورد نیاز، حرکت ابزار را کنترل یا آن را در موقعیت مشخص ثابت می‌کند.
• اتصالات نصب: بالانسر را به سازه، ریل یا محل نصب متصل می‌کنند و معمولاً از قطعات فلزی مقاوم برای تحمل بار استفاده می‌شود.
• محافظ‌ها و قطعات پوششی: از بخش‌های داخلی دستگاه محافظت می‌کنند و در برخی مدل‌ها از پلاستیک مهندسی یا پلیمرهای مقاوم ساخته می‌شوند.

مکانیزم‌های ایجاد تعادل در بالانسر:

• مکانیزم فنری: با ذخیره انرژی در فنر، نیروی لازم برای جبران وزن ابزار ایجاد می‌شود.
• مکانیزم پنوماتیکی: با استفاده از فشار هوای فشرده، نیروی تعادل برای نگه‌داشتن و جابه‌جایی بار ایجاد می‌شود.
• مکانیزم الکتریکی: با استفاده از موتور و سیستم کنترل، حرکت و موقعیت بار کنترل می‌شود.
• مکانیزم ترکیبی: از ترکیب چند سیستم مکانیکی، پنوماتیکی یا هیدرولیکی برای کنترل بهتر بار استفاده می‌کند.

کاربردهای بالانسر:

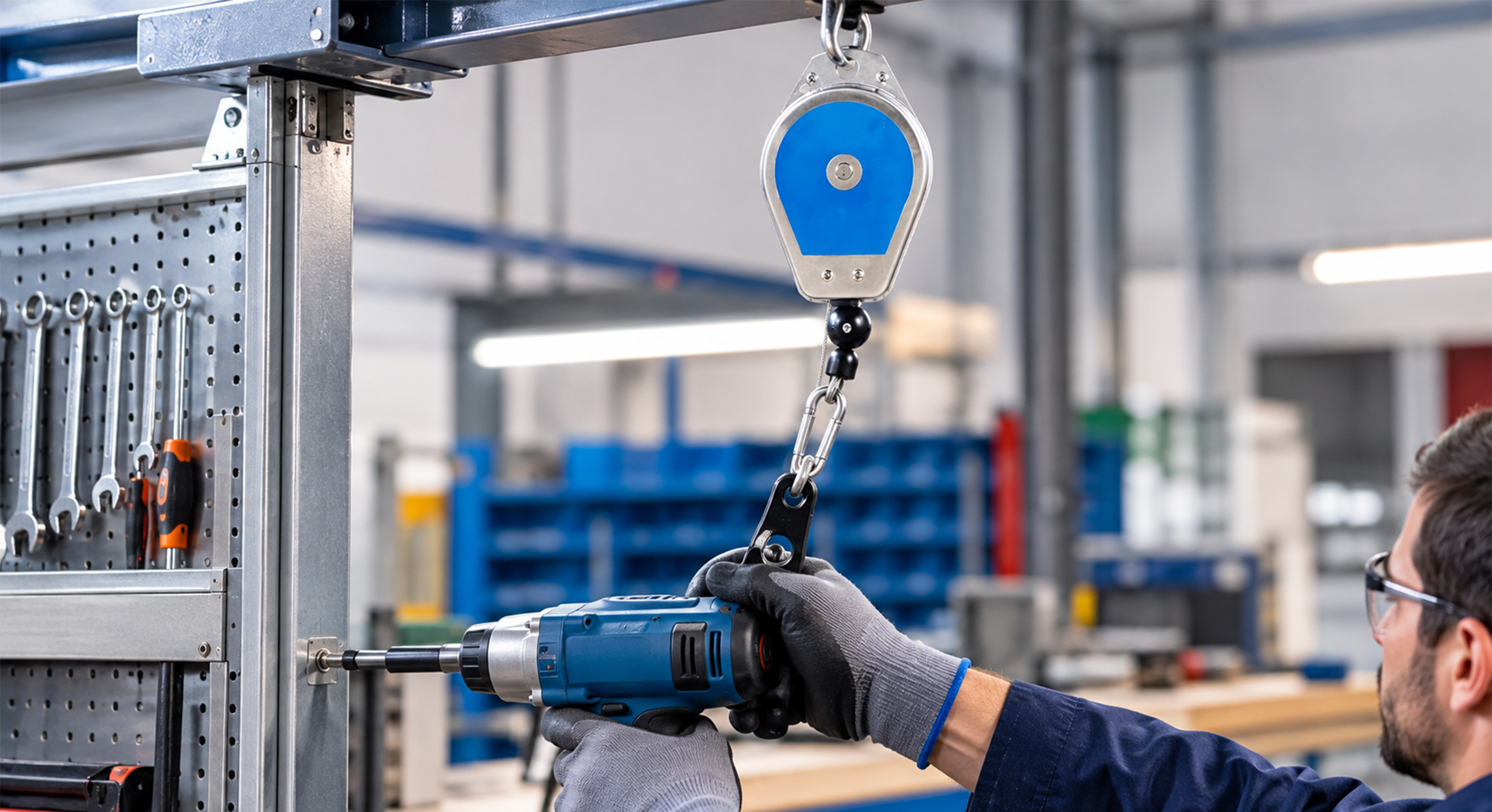

• خطوط مونتاژ: بالانسر ابزارهای دستی و تجهیزات مونتاژ را در موقعیت مناسب نگه می‌دارد و نیروی مورد نیاز اپراتور را کاهش می‌دهد.
• کارگاه‌های صنعتی: بالانسر جابه‌جایی و نگه‌داشتن ابزارهای مختلف را هنگام انجام عملیات کاری آسان‌تر می‌کند. همانند: بالانسر مدل KS-31
• خطوط تولید: بالانسر استفاده مداوم از ابزارهایی را که به‌ صورت تکراری در یک موقعیت مشخص به کار می‌روند، تسهیل می‌کند.
• تعمیرگاه‌ها: بالانسر ابزار و تجهیزات را در ارتفاع مناسب نگه می‌دارد و فشار وارد شده به دست و بازوی کاربر را کاهش می‌دهد.
• صنایع خودروسازی: بالانسر از ابزارهای دستی، بادی و تجهیزات مونتاژ در خطوط تولید پشتیبانی می‌کند و کار با آن‌ها را آسان‌تر می‌کند.
• صنایع فلزی و ماشین‌سازی: بالانسر نگه‌داشتن و کنترل ابزارهای سنگین و تجهیزات مورد استفاده در فرآیندهای تولیدی را آسان‌تر می‌کند.

مزایا و معایب بالانسر:

مزایا و معایب بالانسر در جدول زیر آورده شده است.

-

ایمنی و نگهداری بالانسر:

• بررسی کابل یا سیم‌ بکسل: کابل یا سیم‌ بکسل را از نظر پارگی، ساییدگی، خوردگی و آسیب‌های ظاهری بررسی کنید تا از جدا شدن بار جلوگیری شود.
• بررسی قلاب و اتصالات: قلاب‌ها و نقاط اتصال را به‌ صورت دوره‌ای بررسی کنید تا از استحکام و ایمنی آن‌ها اطمینان حاصل شود.
• رعایت ظرفیت مجاز: بار متصل‌ شده را در محدوده ظرفیت تعیین‌ شده برای بالانسر نگه دارید و از اتصال بار سنگین‌تر خودداری کنید.
• بررسی فنر و مکانیزم داخلی: عملکرد فنر و مکانیزم ایجاد تعادل را بررسی کنید تا افت نیروی بالانسر یا اختلال در عملکرد آن ایجاد نشود.
• بررسی سیستم پنوماتیکی: در مدل‌های پنوماتیکی، شیلنگ‌ها، اتصالات و فشار هوای ورودی را بررسی کنید تا سیستم به‌ درستی کار کند.
• روانکاری و سرویس دوره‌ای: قطعات متحرک را طبق دستورالعمل سازنده سرویس و در صورت نیاز روانکاری کنید تا اصطکاک کاهش یابد و عمر مفید دستگاه افزایش پیدا کند.
• نصب صحیح: بالانسر را به سازه‌ای مناسب و مستحکم متصل کنید و تجهیزات نگهدارنده را متناسب با وزن بار انتخاب کنید.

مشکلات رایج بالانسر:

• عدم تعادل ابزار: وزن ابزار با ظرفیت تنظیم‌ شده هماهنگ نیست یا مکانیزم تعادل دچار مشکل شده است.
• سخت شدن حرکت کابل: آسیب، آلودگی یا مشکل در قرقره می‌تواند حرکت کابل را دشوار کند.
• افت نیروی فنر: فرسودگی یا استفاده طولانی‌ مدت ممکن است باعث کاهش توان فنر در متعادل‌سازی بار شود.
• پارگی یا ساییدگی کابل: استفاده طولانی یا بارگذاری نامناسب می‌تواند موجب آسیب کابل و کاهش ایمنی شود.
• نشتی در مدل پنوماتیکی: آسیب شیلنگ یا اتصالات می‌تواند باعث افت فشار و کاهش عملکرد بالانسر شود.
• گیر کردن مکانیزم: آلودگی، فرسودگی یا خرابی قطعات داخلی ممکن است حرکت بالانسر را مختل کند.

عوامل مؤثر بر انتخاب بالانسر:

• وزن ابزار یا بار: ظرفیت بالانسر باید متناسب با وزن واقعی ابزار و تجهیزات متصل‌شده انتخاب شود.
• نوع ابزار: نوع ابزار دستی، بادی، برقی یا تجهیزات صنعتی در انتخاب مدل مناسب بالانسر تأثیر دارد.
• محدوده حرکت: طول کابل و محدوده حرکتی باید با ارتفاع و فضای کاری مورد نظر هماهنگ باشد.
• نوع مکانیزم: مکانیکی، فنری، پنوماتیکی یا برقی بودن بالانسر باید بر اساس شرایط کاری و نوع بار انتخاب شود.
• میزان استفاده: برای استفاده مداوم در خطوط تولید، انتخاب بالانسر صنعتی با دوام و ظرفیت مناسب اهمیت بیشتری دارد.
• شرایط محیطی: دما، رطوبت، گرد و غبار و شرایط محیط کار باید هنگام انتخاب مدل مناسب در نظر گرفته شوند.
• روش نصب: نحوه اتصال بالانسر به سقف، ریل، بازوی نگهدارنده یا سازه باید با مدل دستگاه سازگار باشد.

جمع‌بندی بالانسر:

بالانسر با کاهش وزن مؤثر ابزار و کنترل بهتر حرکت آن، سرعت انجام عملیات را افزایش می‌دهد، خستگی اپراتور را کاهش می‌دهد و دقت و راحتی کار با ابزار را بهبود می‌بخشد.

برای دریافت مشاوره تخصصی، استعلام قیمت، ثبت سفارش یا پاسخ به سوالات فنی، از طریق صفحه تماس با ما با کارشناسان رستگار صنعت در ارتباط باشید.

سوالات متداول بالانسر (FAQ)

بالانسر چگونه وزن ابزار را متعادل می‌کند؟

بالانسر با استفاده از مکانیزم‌هایی مانند فنر، هوای فشرده یا سیستم‌های الکتریکی نیرویی در خلاف جهت وزن ابزار ایجاد می‌کند تا حرکت و نگه‌داشتن آن آسان‌تر شود.

تفاوت بالانسر فنری و پنوماتیکی چیست؟

بالانسر فنری برای ایجاد نیروی تعادل از فنر استفاده می‌کند، بالانسر پنوماتیکی از فشار هوای فشرده برای متعادل‌سازی و کنترل بار بهره می‌برد.

چگونه ظرفیت مناسب بالانسر را انتخاب کنیم؟

ظرفیت بالانسر باید بر اساس وزن واقعی ابزار یا بار متصل‌ شده و محدوده تنظیم دستگاه انتخاب شود تا ابزار به شکل مناسب متعادل شده و حرکت آن دچار مشکل نشود.

آیا بالانسر باعث کاهش خستگی اپراتور می‌شود؟

بله، بالانسر با جبران بخشی از وزن ابزار، نیروی مورد نیاز برای نگه‌داشتن و حرکت آن را کاهش داده و می‌تواند فشار وارد شده به دست و بازوی اپراتور را کمتر کند.

بالانسر فنری برای چه محیط‌هایی مناسب است؟

بالانسر فنری برای خطوط مونتاژ، کارگاه‌ها و محیط‌هایی که ابزار به صورت مکرر در یک محدوده مشخص جابه‌جا می‌شود، گزینه مناسبی است.

بالانسر پنوماتیکی برای چه کاربردهایی مناسب است؟

بالانسر پنوماتیکی برای محیط‌های صنعتی و خطوط تولیدی که به حرکت نرم، کنترل مناسب و متعادل‌سازی ابزارهای مختلف نیاز دارند، استفاده می‌شود.

چرا بالانسر ابزار را به‌ درستی متعادل نمی‌کند؟

انتخاب ظرفیت نامناسب، تنظیم نادرست نیروی تعادل، فرسودگی فنر، خرابی مکانیزم داخلی یا مشکلات سیستم پنوماتیکی می‌تواند باعث عدم تعادل ابزار شود.
