دستگاه جوش پلی اتیلن چیست؟ معرفی انواع، نحوه عملکرد، کاربردها و اجزای اصلی
دستگاه جوش پلی اتیلن چیست؟
دستگاه جوش پلی اتیلن یکی از تجهیزات تخصصی برای اتصال لولههای پلی اتیلن به یکدیگر است که با استفاده از حرارت و فشار کنترلشده، اتصال مقاوم و یکپارچهای ایجاد میکند. این دستگاه با گرم کردن سطح دو لوله و اعمال فشار مناسب، باعث ذوب شدن لایههای داخلی و ایجاد اتصال دائمی بین آنها میشود.
دستگاه جوش پلی اتیلن با نامهایی مانند دستگاه جوش لوله پلی اتیلن، دستگاه جوش لب به لب پلی اتیلن، دستگاه بات فیوژن (Butt Fusion Machine) و PE Pipe Welding Machine نیز شناخته میشود. این تجهیزات در مدلهای مختلف دستی، هیدرولیکی و اتوماتیک تولید میشوند و بسته به نوع پروژه و قطر لوله مورد استفاده قرار میگیرند.
نحوه عملکرد دستگاه جوش پلی اتیلن چگونه است؟
دستگاه جوش لوله پلی اتیلن با استفاده از فرآیند حرارتدهی و اعمال فشار، دو قطعه لوله پلی اتیلن را به یکدیگر متصل میکند. در این فرآیند، ابتدا سطح دو لوله آمادهسازی شده و سپس با استفاده از صفحه حرارتی، قسمت انتهایی لولهها تا رسیدن به دمای مناسب گرم میشود. پس از حذف صفحه حرارتی، دو لوله با فشار مشخص به یکدیگر متصل شده و پس از خنک شدن، یک اتصال یکپارچه و مقاوم ایجاد میشود.
مراحل جوشکاری معمولاً شامل ثابت کردن لولهها، تراشیدن سطح اتصال، گرم کردن لبهها، تنظیم فشار جوش، اتصال دو لوله و زمان انتظار برای سرد شدن است. رعایت ترتیب مراحل و تنظیم صحیح پارامترهای جوشکاری در کیفیت اتصال نهایی تأثیر زیادی دارد.
انواع دستگاه جوش پلی اتیلن
دستگاه جوش لوله پلی اتیلن بر اساس روش عملکرد، میزان کنترل فرآیند جوشکاری، نوع سیستم حرکتی و کاربرد به چند گروه اصلی تقسیم میشوند. هر مدل برای شرایط کاری و پروژههای مشخصی طراحی شده است.

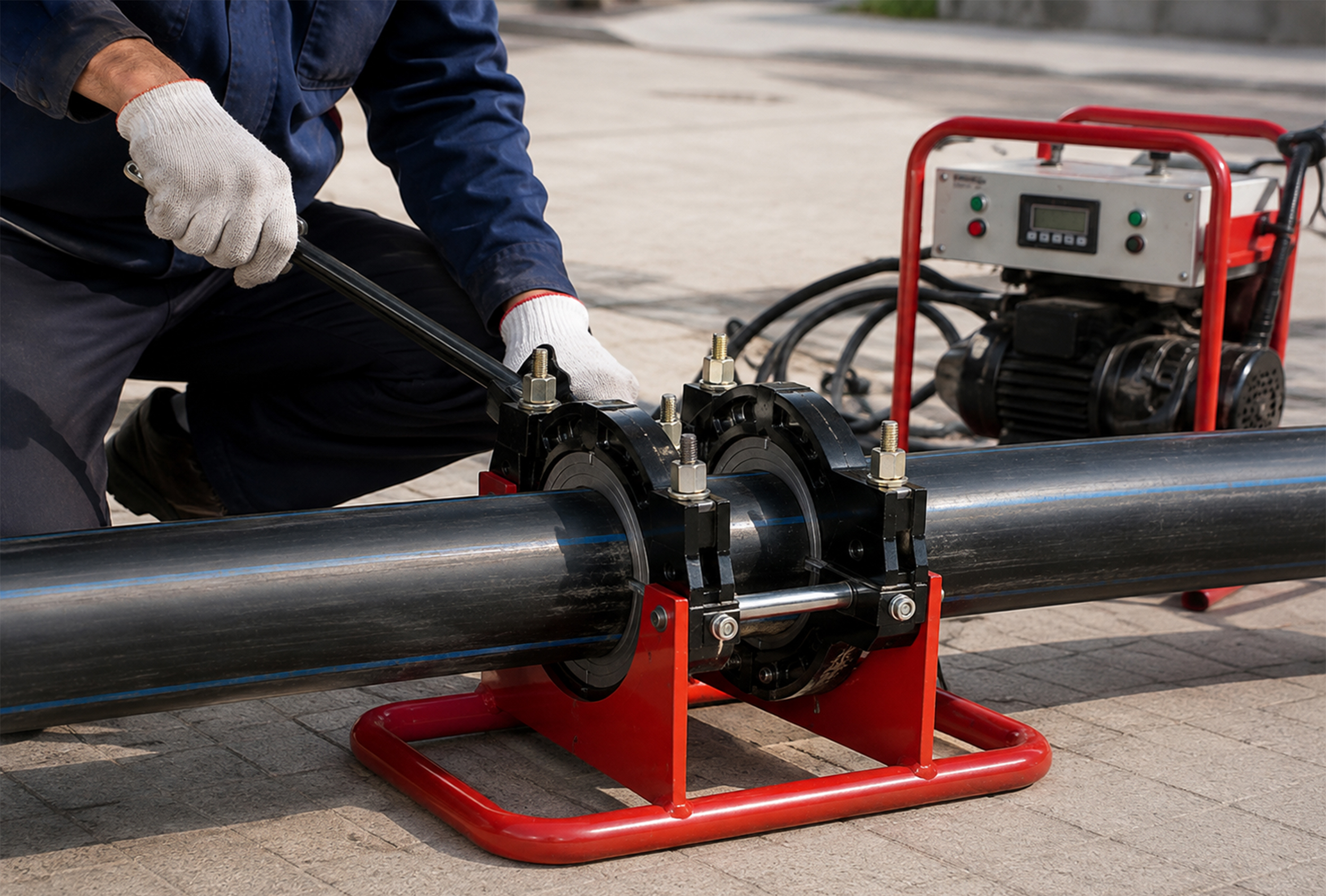

دستگاه جوش پلی اتیلن دستی:
این مدل سادهترین نوع دستگاه جوش پلی اتیلن است که حرکت فکها و اعمال فشار در آن توسط اپراتور انجام میشود. دستگاه جوش دستی معمولاً برای پروژههای کوچک، تعمیرات، کارهای ساختمانی و لولههای با قطر پایین مورد استفاده قرار میگیرد. اگر قصد خرید دارید، پیشنهاد میکنیم مشخصات و ویژگیهای محصول دستگاه جوش پلی اتیلن دستی مدل MD4-160 را مشاهده کنید.

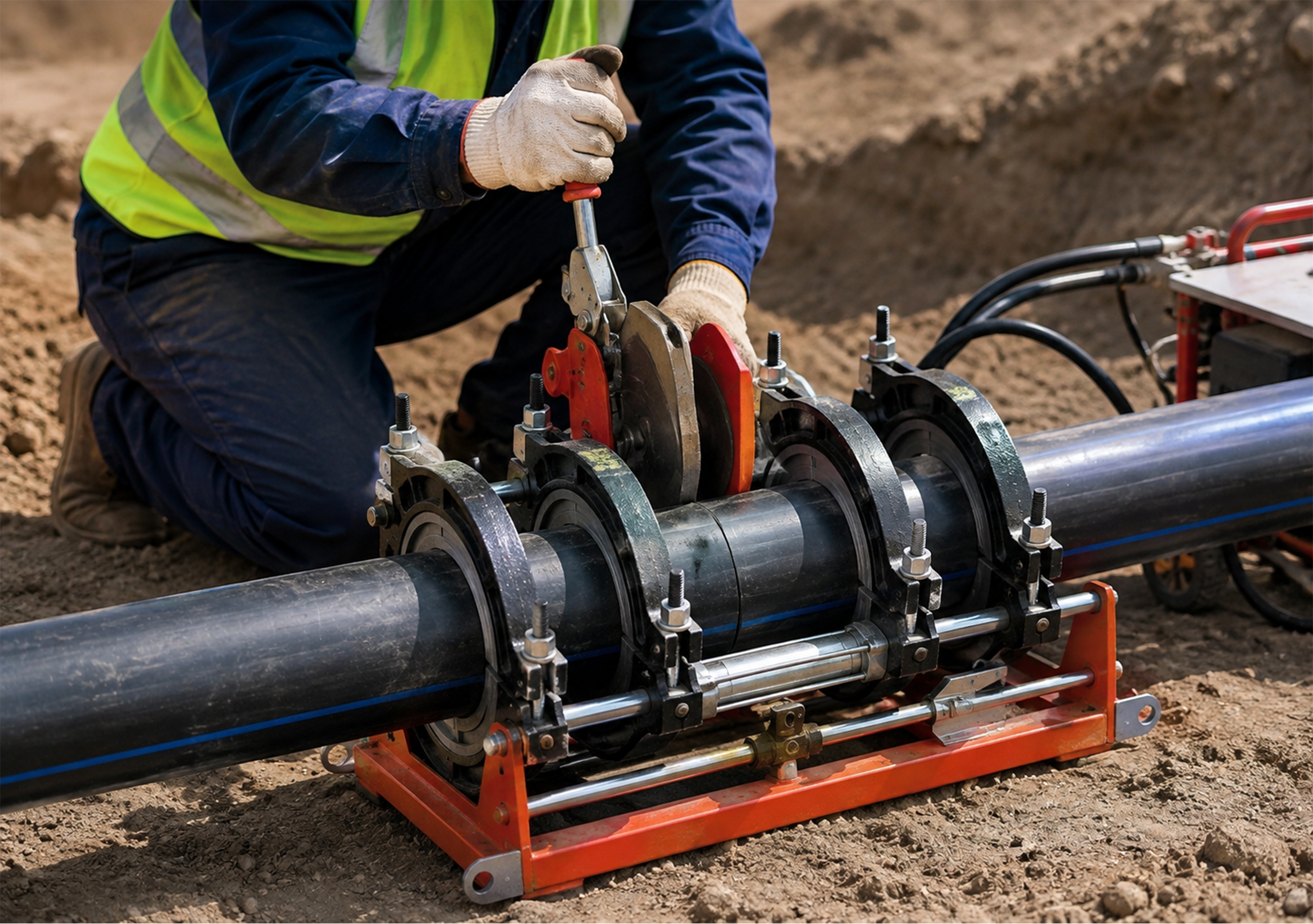

دستگاه جوش پلی اتیلن هیدرولیک:
این دستگاه با استفاده از سیستم هیدرولیک، فشار لازم برای نزدیک کردن و اتصال لولهها را ایجاد میکند. کنترل بهتر فشار و دقت بالاتر باعث شده این مدل برای پروژههای صنعتی، خطوط انتقال آب، گاز و لولههای با قطر بالا مناسب باشد. اگر قصد خرید دارید، پیشنهاد میکنیم مشخصات و ویژگیهای محصول دستگاه جوش پلی اتیلن هیدرولیک مدل 160-HP را مشاهده کنید.
دستگاه جوش پلی اتیلن کارگاهی:
این نوع دستگاه برای استفاده در محیطهای ثابت مانند کارگاههای تولیدی طراحی شده است. دستگاه جوش کارگاهی امکان ایجاد اتصالات دقیق و تکرارپذیر را برای تولید قطعات و اتصالات پلی اتیلن فراهم میکند. اگر قصد خرید دارید، پیشنهاد میکنیم مشخصات و ویژگیهای محصول دستگاه جوش پلی اتیلن نیمه هیدرولیک مدل B-S200 را مشاهده کنید.
دستگاه جوش پلی اتیلن اتوماتیک:
دستگاههای اتوماتیک با استفاده از سیستم کنترل دیجیتال، مراحل جوشکاری مانند دما، زمان و فشار را بهصورت دقیق مدیریت میکنند. این مدل برای پروژههایی که نیاز به دقت بالا و کاهش خطای انسانی دارند، کاربرد بیشتری دارد.
دستگاه جوش الکتروفیوژن:
این دستگاه برای اتصال لولههای پلی اتیلن با استفاده از اتصالات دارای المنت حرارتی داخلی استفاده میشود. در این روش، جریان الکتریکی باعث گرم شدن المنت و ذوب شدن سطح اتصال میشود. دستگاه جوش الکتروفیوژن بیشتر در تعمیرات، فضاهای محدود و شبکههای گازرسانی کاربرد دارد.
جدول مقایسه انواع دستگاه جوش پلی اتیلن:
جدول زیر انواع دستگاه جوش پلی اتیلن را از نظر روش عملکرد، کاربرد، مزایا و محدودیتها مقایسه میکند تا انتخاب مدل مناسب برای شرایط مختلف آسانتر شود.
| نوع دستگاه | روش عملکرد | سایز لوله قابل جوش | نوع فک و گیره | کاربرد | مزایا | محدودیت |
|---|---|---|---|---|---|---|
| دستگاه جوش دستی | حرکت فک و اعمال فشار توسط اپراتور | معمولاً لولههای قطر پایین تا متوسط (حدود 20 تا 160 میلیمتر) | دو فک مکانیکی شامل فک ثابت و متحرک با گیره دستی | تعمیرات، پروژههای کوچک و شبکههای سبک | طراحی ساده، وزن کمتر و جابهجایی آسان | وابستگی بیشتر به مهارت اپراتور |
| دستگاه جوش هیدرولیک | ایجاد فشار با سیستم هیدرولیک کنترلشده | از حدود 63 تا 630 میلیمتر و بالاتر (بسته به مدل) | فکهای مقاوم هیدرولیکی برای نگهداری لولههای بزرگ | خطوط انتقال آب، گاز، صنایع و پروژههای بزرگ | قدرت بالا، کنترل فشار دقیق و اتصال باکیفیت | وزن و ابعاد بیشتر نسبت به مدل دستی |
| دستگاه جوش کارگاهی | جوشکاری در محیط ثابت با تنظیمات مشخص | مناسب لولههای متوسط و بزرگ در محیط تولیدی | فکهای ثابت و دقیق برای نگهداری قطعات | کارگاههای تولید اتصالات پلی اتیلن | دقت بالا و کیفیت یکنواخت اتصال | مناسب جابهجایی مداوم نیست |
| دستگاه جوش اتوماتیک | کنترل دیجیتال دما، فشار و زمان جوش | قابل استفاده برای طیف گستردهای از قطرها | فکهای هیدرولیکی با کنترل خودکار حرکت | پروژههای حساس و صنعتی | کاهش خطای انسانی و ثبت دقیق پارامترها | ساختار پیچیدهتر و نیاز به آموزش کاربر |
| دستگاه الکتروفیوژن | گرم شدن المنت داخلی اتصال با جریان برق | معمولاً قطرهای کوچک تا متوسط | فاقد فکهای بزرگ؛ اتصال توسط کوپلر انجام میشود | تعمیرات، فضای محدود و شبکههای گاز | دقت بالا و امکان استفاده در مکانهای دشوار | نیاز به اتصالات مخصوص الکتروفیوژن |
-
اجزای اصلی تشکیلدهنده دستگاه جوش پلی اتیلن:
- شاسی و فریم دستگاه: ساختار اصلی دستگاه که سایر قطعات روی آن نصب شده و باعث ثابت نگه داشتن تجهیزات هنگام جوشکاری میشود.
- فکهای نگهدارنده لوله: برای ثابت کردن لولهها در جای مناسب و جلوگیری از حرکت آنها هنگام فرآیند جوش استفاده میشوند.
- رنده یا روتیتر: سطح انتهایی لولهها را صاف و همتراز میکند تا اتصال دقیقتری ایجاد شود.
- صفحه حرارتی: با تولید حرارت، سطح لولهها را برای انجام فرآیند جوشکاری آماده میکند.
- سیستم هیدرولیک: در مدلهای هیدرولیکی وظیفه ایجاد فشار کنترلشده برای حرکت فکها و اتصال لولهها را بر عهده دارد.
- موتور و پمپ هیدرولیک: نیروی لازم برای عملکرد سیستم هیدرولیک و حرکت بخشهای متحرک دستگاه را تأمین میکند.
- واحد کنترل دما: دمای صفحه حرارتی را تنظیم و کنترل میکند تا حرارت موردنیاز برای ذوب سطح لوله فراهم شود.
- تابلو کنترل: در مدلهای پیشرفته برای تنظیم پارامترهایی مانند دما، زمان و فشار مورد استفاده قرار میگیرد.
- گیج فشار: میزان فشار اعمالشده در فرآیند جوشکاری را نمایش میدهد و به کنترل بهتر عملیات کمک میکند.
- کابلها و سیستم برقرسانی: انرژی موردنیاز بخشهای الکتریکی دستگاه مانند گرمکن و کنترلرها را تأمین میکند.
طراحی و ساخت فک دستگاه جوش پلی اتیلن نیازمند دقت بالا در انتخاب متریال، ابعاد و مکانیزم حرکتی است. در مقاله « نحوه ساخت فک دستگاه جوش پلی اتیلن » به بررسی جزئیات این فرآیند پرداختهایم.
فکهای دستگاه جوش پلی اتیلن:
- فک ثابت: این بخش بهصورت ثابت روی شاسی دستگاه قرار گرفته و وظیفه نگه داشتن یک طرف لوله را بر عهده دارد. فک ثابت به عنوان تکیهگاه اصلی عمل کرده و باعث میشود لوله در موقعیت مشخص و بدون حرکت قرار گیرد.
- فک متحرک: این فک قابلیت حرکت روی ریل یا شاسی دستگاه را دارد و با نزدیک شدن به فک ثابت، فشار لازم برای قرارگیری دو سر لوله در مقابل یکدیگر و انجام فرآیند اتصال را ایجاد میکند. حرکت دقیق فک متحرک نقش مهمی در ایجاد یک اتصال همراستا و باکیفیت دارد.
در فرآیند جوشکاری، ابتدا لولهها توسط فک ثابت و متحرک محکم میشوند. سپس مراحل آمادهسازی سطح، گرم کردن محل اتصال توسط صفحه حرارتی و در نهایت اتصال دو لوله با حرکت کنترلشده فک متحرک انجام میشود.
رنجهای رایج سایز گیره دستگاه جوش پلی اتیلن:
- دستگاههای سایز کوچک: مناسب لولههای با قطر حدود 20 تا 110 میلیمتر و بیشتر برای پروژههای سبک، تعمیرات و کاربردهای محدود استفاده میشوند.
- دستگاههای سایز متوسط: معمولاً برای لولههای حدود 90 تا 250 میلیمتر کاربرد دارند و در پروژههای ساختمانی و کشاورزی استفاده میشوند.
- دستگاههای سایز بزرگ: برای لولههای با قطرهای بالا مانند 315، 400، 500 میلیمتر و بیشتر در پروژههای صنعتی و خطوط انتقال مورد استفاده قرار میگیرند.
کاربردهای دستگاه جوش پلی اتیلن:
- شبکههای انتقال آب: برای اتصال لولههای پلی اتیلن در پروژههای آبرسانی شهری، روستایی و صنعتی استفاده میشود.
- خطوط انتقال گاز: برای ایجاد اتصالات مقاوم در شبکههای گازرسانی و کاهش احتمال نشتی کاربرد دارد.
- سیستمهای آبیاری کشاورزی: در اجرای خطوط آبیاری تحت فشار، گلخانهها و پروژههای کشاورزی مورد استفاده قرار میگیرد.
- صنایع نفت، گاز و پتروشیمی: برای اتصال خطوط انتقال سیالات و برخی تجهیزات فرآیندی کاربرد دارد.
- پروژههای ساختمانی و عمرانی: در اجرای تأسیسات انتقال آب و خطوط لوله پلی اتیلن استفاده میشود.
- تعمیر و نگهداری خطوط لوله: مدلهای قابل حمل برای تعمیرات و ایجاد اتصال در محل پروژه کاربرد دارند.
- صنایع آب و فاضلاب: برای اجرای خطوط انتقال و شبکههای جمعآوری فاضلاب استفاده میشود.
مزایا و معایب کلی دستگاه جوش پلی اتیلن:
دستگاه جوش پلی اتیلن به دلیل ایجاد اتصال یکپارچه در لولهها، یکی از تجهیزات مهم در پروژههای لولهکشی محسوب میشود. با این حال، مانند هر تجهیز صنعتی دیگری دارای مزایا و محدودیتهایی است.
| مزایا | معایب |
|---|---|
| ایجاد اتصال مقاوم و یکپارچه بین لولهها | نیاز به اپراتور ماهر برای انجام صحیح جوشکاری |
| مناسب برای لولههای پلی اتیلن با قطرهای مختلف | برخی مدلها وزن و ابعاد بالایی دارند |
| کاهش احتمال نشتی در محل اتصال | نیاز به زمان برای گرم شدن و سرد شدن اتصال |
| قابلیت استفاده در پروژههای صنعتی و عمرانی | نیاز به تجهیزات جانبی برای برخی روشهای جوشکاری |
-
عوامل مؤثر بر انتخاب دستگاه جوش پلی اتیلن:
- قطر لوله قابل جوش: انتخاب دستگاه باید بر اساس محدوده قطر لولههایی انجام شود که قرار است جوشکاری شوند؛ زیرا هر دستگاه ظرفیت مشخصی برای اتصال لولهها دارد.
- نوع پروژه و محیط کاری: شرایط استفاده مانند پروژههای ساختمانی، کشاورزی، صنعتی یا خطوط انتقال بر انتخاب نوع دستگاه تأثیرگذار است.
- نوع دستگاه (دستی، هیدرولیکی یا اتوماتیک): مدل دستگاه باید متناسب با میزان دقت موردنیاز، حجم کار و شرایط پروژه انتخاب شود.
- سیستم کنترل دما: کنترل دقیق دمای صفحه حرارتی باعث ایجاد فرآیند جوشکاری مناسب و اتصال یکنواختتر میشود.
- قدرت سیستم هیدرولیک: در دستگاههای هیدرولیکی، توان سیستم فشاردهی برای اتصال لولههای بزرگتر اهمیت زیادی دارد.
- اتو جوش پلی اتیلن: صفحه حرارتی (اتو جوش) باید توانایی حفظ دمای یکنواخت در سطح اتصال را داشته باشد.
- جنس بدنه و شاسی: استحکام ساختار دستگاه در برابر فشار و شرایط کاری مختلف، روی عملکرد و دوام آن تأثیر دارد.
- قابلیت حمل و جابهجایی: برای پروژههایی که دستگاه باید در محلهای مختلف استفاده شود، وزن و طراحی قابل حمل اهمیت دارد.
- دقت سیستم کنترل: در پروژههای حساس، دستگاههایی با کنترل دقیق زمان، دما و فشار عملکرد مناسبتری دارند.
- استانداردهای ساخت: رعایت استانداردهای فنی در طراحی دستگاه، نشاندهنده کیفیت ساخت و ایمنی بیشتر آن است.
برای آشنایی با نکات مهم انتخاب این دستگاه، میتوانید مقاله « راهنمای جامع انتخاب دستگاه جوش پلی اتیلن » را مطالعه کنید.
اهمیت انتخاب سایز مناسب گیره:
- جلوگیری از حرکت لوله هنگام جوشکاری
- قرارگیری دقیق دو لوله روبهروی یکدیگر
- ایجاد فشار یکنواخت در محل اتصال
- افزایش کیفیت و استحکام اتصال نهایی
جمعبندی دستگاه جوش پلی اتیلن:
دستگاه جوش پلی اتیلن یکی از تجهیزات مهم برای ایجاد اتصالات مقاوم در لولههای پلی اتیلن است که در پروژههای مختلف عمرانی، صنعتی و کشاورزی کاربرد دارد. شناخت انواع دستگاه و نحوه عملکرد آن، به انتخاب روش مناسب برای اجرای اتصالات لوله کمک میکند.
برای دریافت مشاوره تخصصی، استعلام قیمت و خرید، تعمیرات، ثبت سفارش و پاسخ به سوالات فنی با کارشناسان رستگار صنعت تماس حاصل فرمایید.
سوالات متداول دستگاه جوش پلی اتیلن (FAQ):
دستگاه جوش پلی اتیلن چگونه کار میکند؟
این دستگاه با گرم کردن سطح لولهها و اعمال فشار مناسب، باعث ایجاد اتصال بین دو قطعه لوله میشود.
تفاوت دستگاه جوش دستی و هیدرولیکی پلی اتیلن چیست؟
در مدل دستی فشار توسط اپراتور ایجاد میشود، اما در مدل هیدرولیکی سیستم هیدرولیک وظیفه ایجاد فشار را بر عهده دارد.
چرا کیفیت جوش لوله پلی اتیلن کاهش پیدا میکند؟
تنظیم نبودن دما، فشار نامناسب، آمادهسازی نادرست سطح لوله و رعایت نکردن مراحل جوشکاری میتواند باعث کاهش کیفیت اتصال شود.
آیا دستگاه جوش پلی اتیلن نیاز به برق دارد؟
بله، بیشتر مدلها برای عملکرد بخش حرارتی و سیستمهای کنترلی به منبع برق نیاز دارند.
دستگاه جوش پلی اتیلن دستی بهتر است یا اتوماتیک؟
انتخاب بین این دو مدل به نوع پروژه، میزان دقت موردنیاز و حجم عملیات جوشکاری بستگی دارد.
آیا دستگاه جوش پلی اتیلن قابل استفاده در فضای باز است؟
بله، بسیاری از مدلها برای استفاده در پروژههای فضای باز طراحی شدهاند، اما شرایط محیطی باید مناسب فرآیند جوشکاری باشد.
فک دستگاه جوش پلی اتیلن چه وظیفهای دارد؟
فکها وظیفه ثابت نگه داشتن لولهها و قرار دادن دقیق آنها در مقابل یکدیگر هنگام جوشکاری را بر عهده دارند.
سایز دستگاه جوش پلی اتیلن چگونه مشخص میشود؟
سایز دستگاه بر اساس قطر لولههایی که قابلیت جوشکاری دارند مشخص میشود و مدلهای مختلف برای محدودههای متفاوت طراحی شدهاند.
دستگاه جوش پلی اتیلن برای چه صنایعی استفاده میشود؟
این دستگاه در صنایع آب و فاضلاب، کشاورزی، گازرسانی، ساختمان، نفت و پتروشیمی کاربرد دارد.
تفاوت جوش لب به لب و الکتروفیوژن چیست؟
در جوش لب به لب، دو سر لوله با حرارت و فشار مستقیم به هم متصل میشوند، اما در الکتروفیوژن از اتصالات دارای المنت حرارتی استفاده میشود.
آیا همه دستگاههای جوش پلی اتیلن یکسان هستند؟
خیر، دستگاهها از نظر نوع عملکرد، سایز قابل پشتیبانی، سیستم کنترل و کاربرد با یکدیگر تفاوت دارند.
دمای مناسب برای جوشکاری لوله پلی اتیلن چقدر است؟
دمای جوشکاری به نوع لوله، استاندارد کار و مشخصات دستگاه بستگی دارد و باید مطابق دستورالعمل فنی تنظیم شود.
آیا امکان تعمیر دستگاه جوش پلی اتیلن وجود دارد؟
بله، بسیاری از قطعات مانند سیستم حرارتی، بخشهای مکانیکی و تجهیزات کنترلی دستگاه قابلیت بررسی و تعمیر دارند.
چگونه میتوان کیفیت اتصال لوله پلی اتیلن را بررسی کرد؟
کیفیت اتصال با بررسی شکل جوش، یکنواختی اتصال، رعایت مراحل جوشکاری و انجام تستهای لازم بررسی میشود.
آیا دستگاه جوش پلی اتیلن برای لولههای بزرگ مناسب است؟
بله، مدلهای صنعتی و هیدرولیکی برای اتصال لولههای با قطر بالا در پروژههای بزرگ طراحی شدهاند.
